638118900

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Molex 手动压线钳 PremiumGrade系列, 用于CMC 连接器触点
供应商型号: 2076882
供应商: 海外现货
标准整包数: 1
MOLEX 线缆工具 638118900

638118900概述

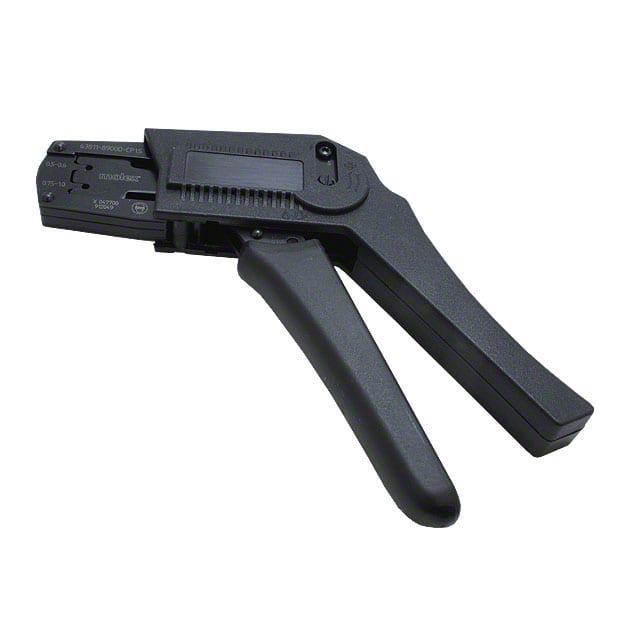

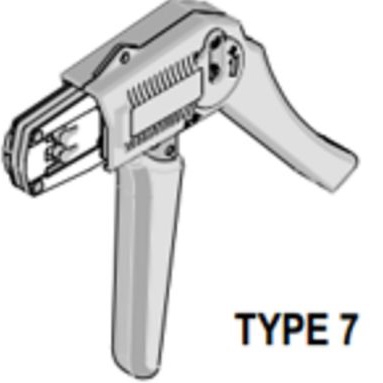

    手动压接工具:CP 1.5 系列压接端子

    产品简介


    本产品为一款专用于 CP 1.5 系列压接端子的手动压接工具(型号:ATS-638118900)。该工具的主要功能是确保终端压接完整,适用于1.50mm导线的压接作业。它广泛应用于连接器的组装过程中,尤其适合对端子进行高质量的压接操作,以保证连接的稳定性和可靠性。

    技术参数


    - 终端系列号与导线规格
    - 终端系列号:98915,终端订单号:64323
    - 导线尺寸:1.00mm²、0.75mm²、0.60mm²、0.50mm²
    - 绝缘直径:1.75-1.90mm、1.60-1.80mm、1.75-1.90mm、1.40-1.50mm
    - 剥线长度:4.50mm
    - 压接高度
    - 最小压接高度:1.20-1.30mm
    - 最大压接高度:2.15-2.35mm
    - 抗拉强度
    - 拉力测试值:70.0N - 115.0N(约15.75磅 - 25.90磅)
    - 操作环境
    - 工作温度范围:-20°C至+70°C
    - 操作湿度:不超过90%RH

    产品特点和优势


    - 全行程棘轮手工具:可确保完全压接,防止压接不充分的情况发生。
    - 精准的用户友好型终端定位器:提供一个便于操作者定位终端的机构,提高压接精度。
    - 仅限WHMA-IPCA620 Class 3等级使用:且符合RoHS环保标准。
    - 可调节预载力:通过调整预载力来适应不同压接条件的需求,从而保证最佳压接效果。

    应用案例和使用建议


    - 典型应用:此工具主要用于连接器的生产制造过程中的导线压接,特别是在批量较小或原型设计阶段的应用。
    - 使用建议:压接前要确保导线正确剥离,选择正确的定位器位置;压接过程中需缓慢均匀地施加压力直至完成整个行程;压接完成后进行目视检查并进行拉力测试,确保压接质量满足要求。

    兼容性和支持


    - 兼容性:该工具专用于Molex公司生产的特定型号的终端,必须配合指定的终端型号使用。
    - 制造商支持:Molex公司为该工具提供为期30天的质量保证,任何非正常损坏、改装或滥用导致的问题不在保修范围内。

    常见问题与解决方案


    - 问题一:工具卡死或半闭合状态
    - 解决方案:不要强行开合工具,应按下释放杆使工具轻松打开。
    - 问题二:工具预加载力调整不当
    - 解决方案:参考手册中的步骤调整预加载力,必要时重复调整直到达到所需结果。

    总结和推荐


    这款手动压接工具设计合理、功能齐全,特别适合于实验室环境或小规模生产中使用。它在保持高效压接的同时,也保证了操作的安全性。对于需要高精度、高质量压接连接的场合,强烈推荐使用本款工具。

638118900参数

参数
零件状态 在售
包装方式 散装

638118900厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
