441930003

产品分类: 模块化连接器 - 插孔
厂牌: MOLEX

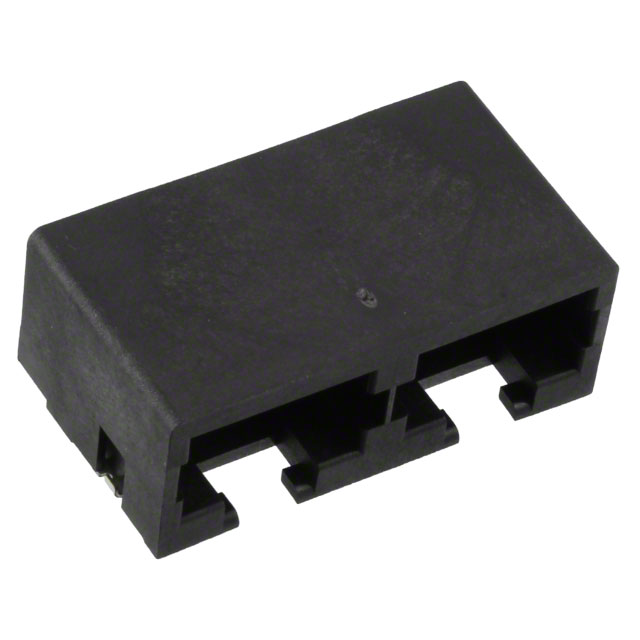

产品描述: 莫仕 RJ45接口 44193系列, 母座RJ45 连接器, 表面型, 8P8C路双口, Cat3,Cat4
供应商型号: Q-441930003
供应商: 期货订购
标准整包数: 300
MOLEX 模块化连接器 - 插孔 441930003

441930003概述


    产品简介


    本文将详细介绍一种名为“2 PORT SMT JACK ASSY W/ FLUSH MOUNT NAILS”的电子元器件。这种产品主要用于表面贴装(SMT),带有嵌入式安装钉。它广泛应用于通信设备、计算机外围设备和其他需要高效电气连接的电子系统中。这类产品的主要功能是实现电子设备之间的信号传输和电源管理,提供可靠的机械固定同时保持电气性能的稳定。

    技术参数


    以下是该产品的技术规格和性能参数:
    - 材料:
    - 外壳:玻璃纤维填充尼龙,UL94V-0等级,颜色详见图表。
    - 接触终端:磷青铜,厚度0.30mm。
    - 安装钉:黄铜合金,厚度0.25mm。
    - 电镀选项:
    - 联系区域选择金,最小厚度0.00127mm,锡面最小厚度0.00254mm,镍底层最小厚度0.00127mm。
    - 联系区域选择金,最小厚度0.00076mm,锡面最小厚度0.00254mm,镍底层最小厚度0.00127mm。
    - 联系区域选择金,最小厚度0.00038mm,锡面最小厚度0.00254mm,镍底层最小厚度0.00127mm。
    - 安装钉电镀:
    - 2.54微米的哑光锡覆盖1.27微米的镍底层。
    - 最大尾部翘曲:
    - 在模块化插孔放置于水平表面上时,所有尾部和两个安装钉的最大间隙为0.15mm。
    - 焊接工艺:
    - 当将多个模块化插孔并排安装时,应使用对流焊接技术。
    - 一致性要求:
    - 符合PS-45499-002化妆品规范B类要求。

    产品特点和优势


    该产品的独特之处在于其双端口设计和嵌入式安装钉。它具有较高的可靠性,适用于需要高密度电路连接的应用场景。其镀层方案提供了多种选择,满足不同应用的需求。此外,产品通过RoHS和ELV认证,符合环保标准,适用于现代电子制造需求。

    应用案例和使用建议


    该产品常用于通信模块、网络设备及各种计算机外设。例如,在构建一个高速数据传输系统时,可以使用该产品来确保可靠的数据传输。为了优化性能,建议在组装时使用对流焊接技术以减少热应力对电子元件的影响。在实际应用中,需要特别注意电路的完整性,特别是在存在空置电路的情况下。

    兼容性和支持


    该产品与常见的PCB板兼容,适用于多种电子设备。制造商提供了详细的文档和支持,包括产品规格书和技术支持服务。用户可以轻松获取有关安装、调试和维护的指导,确保产品能够在各类应用中高效运行。

    常见问题与解决方案


    - 问题:如何处理空置电路?
    - 解决方案:在存在空置电路时,应切断尾部部分并移除。保证两个端口的空置电路相同。
    - 问题:如何防止焊接过程中的热应力?
    - 解决方案:采用对流焊接技术以减少热应力对元件的影响。

    总结和推荐


    总体而言,这款“2 PORT SMT JACK ASSY W/ FLUSH MOUNT NAILS”产品是一款高性能、多功能的电子元件。它在可靠性、电镀选项和适用范围方面表现出色,能够满足现代电子设备的各种需求。因此,强烈推荐在需要高密度连接的应用中使用此产品。无论是用于数据中心、服务器还是个人电脑,这款产品都能提供可靠的电气性能和稳定的机械固定。

441930003参数

参数
类型 Jack
防护等级 -
朝向 90度,向下
端口数 2
针脚数 8p8c (RJ45, Ethernet)
长*宽*高 30.48mm*11.8mm*16.89mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

441930003厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

441930003数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 插孔 MOLEX 441930003 441930003数据手册
