0022122186

厂牌: MOLEX
产品描述: 18pin 2.54mm 1 Friction Lock,Header 760nm 金 白色 通孔安装
供应商型号:
供应商:
标准整包数: 0

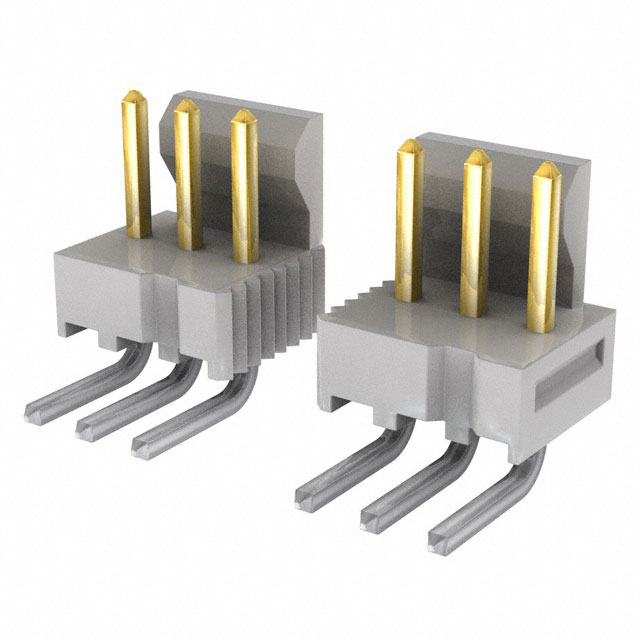

MOLEX 矩形连接器 - 针座 - 公插针 0022122186

0022122186概述

    7478系列摩擦锁插头技术手册

    1. 产品简介


    7478系列摩擦锁插头(FRICTION LOCK HEADER ASY)是一款高性能电子连接器,具有紧凑的设计和高可靠性的弯曲方形针脚。这些插头广泛应用于通信、计算机、工业控制、汽车等多个领域,为电子系统提供了稳定可靠的连接解决方案。

    2. 技术参数


    - 材料: 尼龙,UL94V-0防火等级,白色。
    - 表面处理选项:
    - 154: 全面镀锡(0.00254mm最小),全镍底镀层(0.00127mm最小)。
    - 197: 全面复焊的哑光锡(0.00152mm最小),覆0.00127mm最小镍。
    - 222: 全面镀锡(0.00254mm最小),全镍底镀层(0.00127mm最小)。
    - 208: 选择性金镀(0.00038mm最小),选择性哑光锡(0.00254mm最小),两者都覆0.00127mm最小镍。
    - 228: 选择性金镀(0.00076mm最小),选择性哑光锡(0.00254mm最小),两者都覆0.00127mm最小镍。
    - 241: 选择性金镀(0.00051mm最小),选择性哑光锡(0.00254mm最小),两者都覆0.00127mm最小镍。

    - 包装信息: 详细信息见图例。
    - 堆叠间距: 2.54mm/0.100英寸。
    - 插针推力: 最小2磅。
    - 电路编号定义: 用于定义空洞位置。
    - 符合标准: 符合COSMETIC SPECIFICATION PS-45499-002中的B类要求。

    3. 产品特点和优势


    7478系列摩擦锁插头具备以下独特功能和优势:
    - 高强度材料: 使用尼龙材料,符合UL94V-0防火等级,确保产品在各种恶劣环境下稳定可靠。
    - 多样化表面处理: 多种表面处理选项,包括锡、镍和金镀层,满足不同应用场景的需求。
    - 耐久性强: 高强度针脚设计,能够承受较大的推力而不易变形。
    - 紧凑设计: 适用于空间受限的应用场景,实现高效的布线和安装。
    - 灵活性: 支持多种电路配置,可根据客户需求进行定制。

    4. 应用案例和使用建议


    - 应用案例:
    - 通信设备: 用于各类通信设备的内部连接,确保信号传输的稳定性。
    - 汽车电子: 在汽车的电子控制单元之间建立可靠的连接。
    - 工业自动化: 用于工业控制系统中的传感器和执行器之间的连接。
    - 使用建议:
    - 注意事项: 安装过程中要避免过度弯曲针脚,以防止损坏。
    - 连接可靠性: 定期检查连接器的紧固情况,确保长期使用的可靠性。
    - 环境保护: 确保操作环境符合产品的工作温度范围和湿度要求。

    5. 兼容性和支持


    7478系列插头可以与多种电子设备和组件兼容,提供广泛的互换性和适配性。厂商提供技术支持,包括安装指导、故障排除和维修服务。

    6. 常见问题与解决方案


    - 问题1: 插头无法牢固连接。
    - 解决方案: 检查插针是否正确安装,确保没有弯曲或损坏。
    - 问题2: 连接信号不稳定。
    - 解决方案: 检查是否有松动的连接或接触不良,重新固定插头。
    - 问题3: 插针推力不足。
    - 解决方案: 确保选择正确的表面处理选项,增强连接的稳定性。

    7. 总结和推荐


    7478系列摩擦锁插头以其出色的材料性能、灵活的表面处理选项、高强度和紧凑设计,在多种应用场景中表现出色。其多样化的电路配置和优良的可靠性使其成为各类电子系统的理想选择。基于其卓越的技术特性和广泛应用的潜力,我们强烈推荐使用7478系列摩擦锁插头。

0022122186参数

参数
针脚数 18pin
间距-配接 2.54mm
排数 1
排距 -
类型 Friction Lock,Header
颜色 白色
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
防护等级 -
额定电流 -
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

0022122186厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0022122186数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0022122186 0022122186数据手册

0022122186封装设计

查看详情并下载
Symbol
Footprint
3D Model
