1554215002

产品分类: 多芯线缆
厂牌: MOLEX

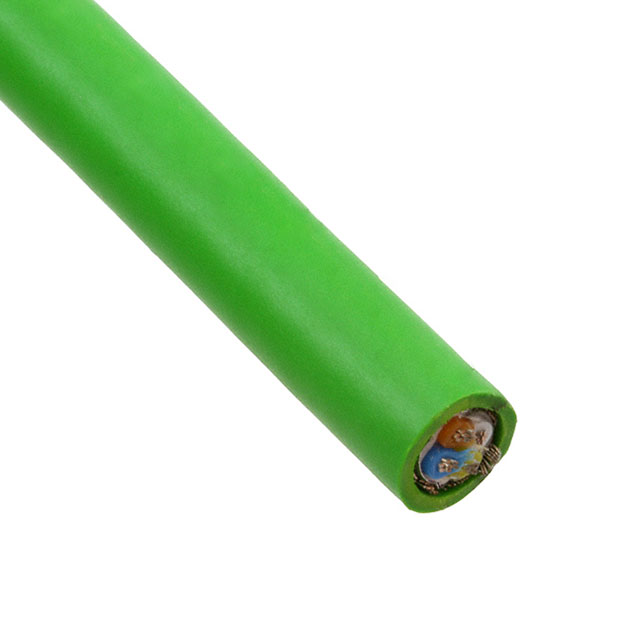

产品描述: Flamar PROFINET C Network Cable WSOR Jacket Braided Shielding Overall 4 Circuits 2x(2x22 AWG) 6.80mm Diameter 500.0m Length Green
供应商型号: WM21799-500-ND
供应商: Digi-Key
标准整包数: 10000
MOLEX 多芯线缆 1554215002

1554215002概述

    Flamar PROFINET C 网络电缆:产品技术手册

    产品简介


    Flamar PROFINET C 是一款专为工业自动化设计的网络电缆,属于 Flamar 标准和定制电缆系列。其核心功能在于支持PROFINET协议,能够高效传输数据并提供可靠的通信连接。该产品广泛应用于工业自动化领域,如工厂自动化系统、物流自动化系统及其它需要高速数据传输的应用场合。

    技术参数


    Flamar PROFINET C 网络电缆的技术参数如下:
    - 型号编号: 1554215002
    - 电缆类型: Flamar PROFINET C 网络电缆
    - 护套材料: WSOR(阻燃聚氯乙烯)
    - 屏蔽方式: 编织屏蔽
    - 电路数量: 4
    - 导线规格: 2x(2x0.34mm²) / 2x(2x22 AWG)
    - 外径: 6.80mm (.268")
    - 长度: 500.0m (1640.42')
    - 颜色: 绿色
    - 弯曲半径: > 15xOD
    - 绝缘材料: PE(聚乙烯)
    - 工作电压: 最大600V
    - 操作温度范围: -10°C 到 +60°C
    - 净重: 0.070kg

    产品特点和优势


    Flamar PROFINET C 网络电缆的主要特点包括:
    - 高可靠性: 采用编织屏蔽设计,确保数据传输的稳定性和抗干扰能力。
    - 长寿命: 使用耐高温的WSOR护套材料,能够在恶劣环境下长期使用。
    - 易于安装: 提供标准长度,便于安装且能灵活适应各种需求。
    - 环保认证: 满足多项国际环保标准,如RoHS和REACH。

    应用案例和使用建议


    Flamar PROFINET C 网络电缆适用于多种工业自动化应用场景:
    - 工厂自动化: 配合PROFINET协议,实现高速数据传输。
    - 物流自动化: 在仓储和运输系统中,用于实时数据通信。
    - 机器视觉系统: 用于高速数据传输和信号处理。
    使用建议:
    - 确保电缆在最小弯曲半径条件下的正常使用。
    - 定期检查电缆连接处,确保接触良好,防止接触不良导致的数据传输错误。

    兼容性和支持


    Flamar PROFINET C 网络电缆可与以下连接器配合使用:
    - Micro-Change (M12)现场可接插连接器
    - D-Sub连接器
    - Mini-Change分支和下降连接器
    厂商提供标准的技术支持和服务,包括产品保修和维修服务。

    常见问题与解决方案


    1. 电缆弯曲半径过小导致信号丢失
    - 解决方案:确保电缆在安装时弯曲半径大于15倍外径。

    2. 电缆接头松动导致数据传输不稳定
    - 解决方案:定期检查接头是否紧固,必要时更换新的连接器。

    总结和推荐


    Flamar PROFINET C 网络电缆以其优异的性能和可靠的设计,在工业自动化领域表现卓越。其独特的编织屏蔽设计、长寿命材料和严格的环保认证使其在市场上具有较高的竞争力。综上所述,该产品非常值得推荐用于各类工业自动化项目。

1554215002参数

参数
1640.4' (500.0m)
零件状态 在售
包装方式 散装

1554215002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1554215002数据手册

厂牌 PDF简要描述 下载
MOLEX 多芯线缆 MOLEX 1554215002 1554215002数据手册

1554215002封装设计

查看详情并下载
Symbol
Footprint
3D Model
