638236975

产品分类: 线缆工具
厂牌: MOLEX

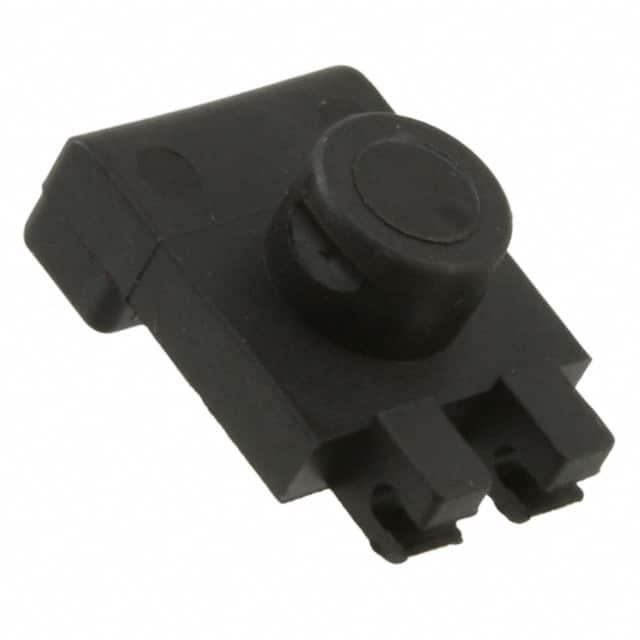

产品描述: Tools and Accessories, Locator Assembly
供应商型号:
供应商:
标准整包数: 0
MOLEX 线缆工具 638236975

638236975概述

    手动压接工具——Mini KK 端子用

    产品简介


    手动压接工具是专为Mini KK端子设计的,适用于22至28 AWG线径的电线。此工具的主要功能是实现高质量的端子压接,确保电路连接的安全性和稳定性。广泛应用于电子设备、工业自动化、通信设施及汽车制造等领域,以满足不同场景下的高可靠性连接需求。

    技术参数


    - 产品型号: Type 4A Hand Crimp Tool for Mini KK Crimp Terminals (订单号: 63823-6900)
    - 支持线径范围: 22-28 AWG (0.35-0.08 mm²)
    - 压接高度范围:
    - 导体压接高度: 0.82-0.87 mm (22 AWG), 0.75-0.80 mm (24 AWG), 0.70-0.75 mm (26 AWG), 0.66-0.71 mm (28 AWG)
    - 绝缘层压接高度: 1.60-1.70 mm (22 AWG), 1.40-1.50 mm (24 AWG), 1.30-1.45 mm (26 AWG), 1.20-1.30 mm (28 AWG)
    - 绝缘层压接宽度: 1.40 mm (固定值)
    - 绝缘层拉力测试:
    - 22 AWG: 最小拉力 39.23 N (8.8 lb)
    - 24 AWG: 最小拉力 29.42 N (6.6 lb)
    - 26 AWG: 最小拉力 19.61 N (4.4 lb)
    - 28 AWG: 最小拉力 9.81 N (2.2 lb)

    产品特点和优势


    - 完全压接保证: 手动工具采用全行程卡口机制,确保每次压接都完整无缺。
    - 人体工程学设计: 软把手设计提高了操作舒适度。
    - 精确设计: 压接轮廓设计精密,定位简单易行。
    - 优越的操作性: 出色的力比使得操作更为简便。
    - 环保认证: 符合A-620 Class 3标准和RoHS标准。
    - 模块化压头可拆卸: 压头可移除并用于气动工具和电池动力工具。

    应用案例和使用建议


    这款手动压接工具主要适用于需要高质量连接的小型电子设备组装。在日常操作中,应严格按照说明书进行,确保压接过程的正确执行。例如,在进行压接之前,应先将导线准确插入到终端指定位置,并确保压接过程中轻柔而稳定的压力施加。这样可以有效避免不良连接,提高连接的可靠性和长期稳定性。

    兼容性和支持


    - 兼容工具: 可与空气动力工具(订单号: 63816-0100)及电池动力工具(订单号: 63816-0200)配合使用。
    - 技术支持: 客户可以通过电话(402) 458-TOOL (8665),电子邮件applicationtooling@molex.com,或访问网站www.molex.com/applicationtooling获取更多支持。

    常见问题与解决方案


    - 问题: 工具出现卡顿现象。
    - 解决方法: 不要强行打开或关闭工具,通过提起释放杠杆即可轻松打开工具。
    - 问题: 操作过程中感觉压接力道过大。
    - 解决方法: 检查是否遵循了正确的操作步骤,适当调整压力。


    总结和推荐


    该款手动压接工具具有优良的设计和坚固的构造,能够提供稳定可靠的连接。它的模块化设计和广泛的适用范围使其在市场上具备显著的竞争优势。尽管它更适合低频次使用场景,但其出色的性能足以应对各种复杂的应用环境。因此,我们非常推荐这款工具给需要高质量连接的小型设备制造商和维修技术人员。

638236975参数

参数
零件状态 在售
包装方式 盒装,散装

638236975厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

638236975数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 638236975 638236975数据手册

638236975封装设计

查看详情并下载
Symbol
Footprint
3D Model
