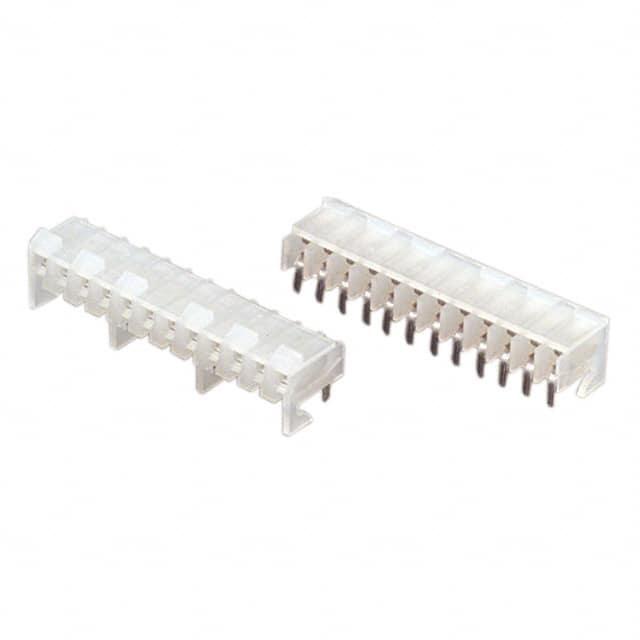

09623121

厂牌: MOLEX
产品描述: Locking Ramp,Receptacle 3.96mm 1 12pin 4.5A 380nm 金 板安装,边缘安装,通孔安装 47.45mm(长度)*11.4mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 插座/母插口 09623121

09623121概述

    KK® 396 PC Board Connector 技术手册概述

    1. 产品简介


    KK® 396 是一种由 Molex 生产的高可靠性板对板连接器。它采用尼龙材料制造,具有右角设计,适用于电源和其他高电流应用场景。该连接器特别适用于需要高可靠性的电子产品,如通信设备、工业控制设备及汽车电子等领域。

    2. 技术参数


    - 电路数(满载): 12
    - 最大电路数: 12
    - 阻燃等级: 94V-2
    - 插拔金镀层: 0.38 µm 金 (Au)
    - 焊料尾长度: 3.68 mm
    - 温度范围: 见产品规范文件
    - 最大工作电压: 250V
    - 最大电流: 5.0A
    - 引脚间距: 3.96 mm
    - 接触电阻: <20 mΩ(典型值)
    - 机械寿命: 25 次插拔周期(具体根据应用环境而定)

    3. 产品特点和优势


    - 高可靠性: 通过UL认证,确保在恶劣环境下仍能保持稳定的工作状态。
    - 快速锁扣机制: 连接器与配套零件之间的锁扣机制可确保连接的稳固性。
    - 耐腐蚀: 选用金镀层材料,增强抗腐蚀能力。
    - 环保设计: 符合RoHS和REACH标准,无卤素,适合绿色制造。

    4. 应用案例和使用建议


    KK® 396 主要应用于需要高电流传输和可靠连接的场合,例如服务器、工业自动化设备和车载信息娱乐系统。安装时需注意保证PCB板的厚度为0.80mm,并正确地进行焊接工艺以确保电气性能。此外,在布线过程中应避免过度弯曲导致损坏。

    5. 兼容性和支持


    - 兼容性: 该连接器支持多种电路配置,可以与同系列的其他连接器兼容,适用于多板间的连接。
    - 支持: Molex 提供详尽的技术文档和支持服务,确保客户能够顺利部署和维护产品。

    6. 常见问题与解决方案


    - 问题: 连接器在多次插拔后接触不良。
    - 解决方案: 重新检查并清洁触点表面,必要时更换新部件。
    - 问题: 插拔过程出现卡滞现象。
    - 解决方案: 确保所有组件正确安装,并且PCB板尺寸符合推荐规格。

    7. 总结和推荐


    KK® 396 连接器凭借其出色的性能表现和广泛的应用范围,成为了板对板连接器领域的佼佼者。尤其适合那些追求高效能和高可靠性的应用场景。对于需要处理大量电流或要求严格环境适应性的项目来说,该产品无疑是最佳选择之一。强烈推荐给对产品品质有较高要求的工程师和制造商。

09623121参数

参数
针脚数 12pin
防护等级 -
触头镀层 - 配接
间距-配接 3.96mm
类型 Locking Ramp,Receptacle
排数 1
额定电流 4.5A
颜色 -
触头镀层厚度 - 配接 380nm
长*宽*高 47.45mm(长度)*11.4mm(高度)
安装方式 板安装,边缘安装,通孔安装
应用等级 工业级
零件状态 停产
包装方式 托盘
