5024262010

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Center Strip Contacts,Receptacle 2 20pin 贴片安装 7.1mm(长度)*2.6mm(高度)
供应商型号:
供应商:
标准整包数: 0

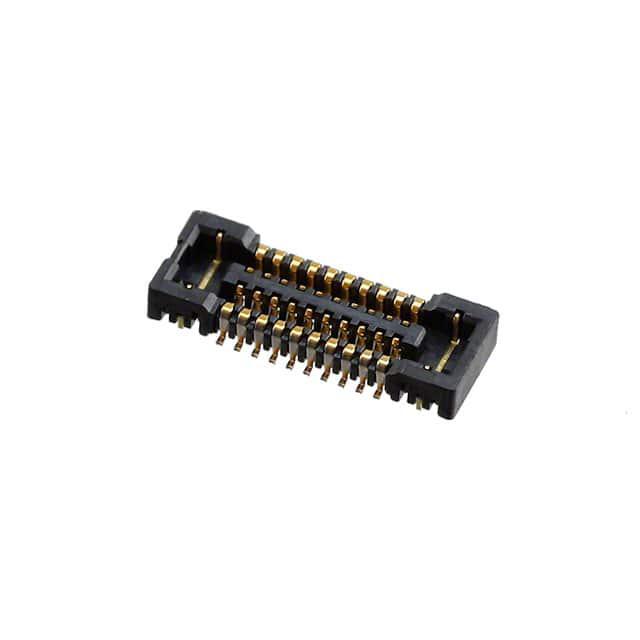

MOLEX 矩形连接器 - 外壳 5024262010

5024262010概述


    产品简介


    产品类型和主要功能
    本产品是一款0.4 mm间距的板对板连接器系列,高度为1.0 mm。它用于连接两块电路板之间的信号和电源传输,适用于多种电子设备,包括智能手机、平板电脑、工业控制系统等领域。
    应用领域
    - 智能手机和平板电脑等消费电子设备
    - 工业自动化设备
    - 通信设备
    - 医疗器械

    技术参数


    定格规格
    - 最大许容电压: AC 50V / DC 50V
    - 最大许容电流: 每针0.3A(总电流不超过15A)
    - 使用温度范围: -40℃ ~ +85℃
    - 保存温度范围: -40℃ ~ +85℃
    - 存储条件: 温度范围-10℃ ~ +50℃,湿度85% R.H. 最大
    性能
    - 电性能
    - 最大许容电流: 0.3A / PIN
    - 接触电阻: 最大80毫欧
    - 绝缘电阻: 最小100兆欧
    - 耐电压: 在相邻终端和接地之间施加250V AC(rms),无击穿
    - 温度上升: 当通以最大交流额定电流时,接触温度上升30℃
    - 机械性能
    - 插入力: 初次插入最大值14 N(2.2 kgf),后续每次插入最大值1.50 N(0.15 kgf)
    - 拔取力: 初次拔取最小值1.50 N(0.15 kgf),后续每次拔取最小值1.50 N(0.15 kgf)
    - 插入/拔取重复次数: 最多30次,每次10次/分钟
    - 耐久性能
    - 振动测试: 1.5mm幅,10~55~10 Hz,每轴2小时
    - 冲击测试: ±50G冲击,每轴3次
    - 热稳定性: 85±2℃,96小时
    - 冷稳定性: -40±3℃,96小时
    - 湿热稳定性: 60±2℃,相对湿度90~95%,96小时
    - 盐雾测试: 35±2℃,5±1%盐水喷雾48±4小时
    - SO2气体暴露: 40±2℃,50±5ppm SO2气体暴露24小时
    - 半导体焊接性: 95%浸渍面积无空洞
    - 热稳定性: 在红外线再流条件下进行两次再流

    产品特点和优势


    独特功能
    - 高可靠性: 具有优良的电气性能和机械性能,确保长期稳定运行。
    - 宽温度范围: 能够在极端温度下工作,适应各种恶劣环境。
    - 抗振和抗冲击性: 具有出色的振动和冲击防护能力,适合工业应用。
    - 高温稳定性: 在高温环境下仍能保持良好的性能。
    - 兼容性强: 具备优秀的焊接性和耐热性,便于组装。
    市场竞争力
    - 该产品采用先进的材料和设计,能够在高温、高湿等恶劣环境中稳定工作,具备较长的使用寿命。
    - 出色的电气和机械性能使其在高可靠性的应用中具有明显的优势。

    应用案例和使用建议


    实际应用案例
    - 在智能手机和平板电脑的内部连接中,提供稳定的信号和电源传输。
    - 在工业控制系统的模块化设计中,实现不同模块之间的无缝连接。
    使用建议
    - 确保所有操作均遵循手册中的指导,特别是关于嵌合和拔取的操作。
    - 在进行再流焊时,应事先进行环境适应性测试,确保焊接条件符合要求。
    - 为了防止变形,使用柔性电路板时应增加刚性板作为支撑。

    兼容性和支持


    - 该连接器与大多数标准的电子元件兼容,便于集成到现有的系统中。
    - 厂商提供了详细的技术文档和支持服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    问题一:插拔力过大会损坏连接器
    - 解决方案: 确保按照手册中的指导平行进行插拔操作,避免过度扭曲。
    问题二:焊接时出现空洞或缺陷
    - 解决方案: 严格按照规定的焊接温度和时间进行焊接,使用合适的助焊剂和锡膏。
    问题三:接触电阻过高
    - 解决方案: 检查连接器是否正确安装,确保清洁无尘。

    总结和推荐


    主要优点
    - 高可靠性和长寿命
    - 宽温度范围适应性
    - 抗振动和抗冲击性
    - 优越的电气和机械性能
    结论
    综上所述,这款0.4 mm间距的板对板连接器具有出色的产品特性和广泛的适用性,非常适合需要高可靠性和高性能的应用场景。我们强烈推荐此款产品给寻求高品质连接解决方案的客户。

5024262010参数

参数
触头端接 -
针脚数 20pin
类型 Center Strip Contacts,Receptacle
颜色 -
触头类型 -
紧固类型 -
排数 2
长*宽*高 7.1mm(长度)*2.6mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 盒装,卷带包装,托盘

5024262010厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5024262010数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 5024262010 5024262010数据手册
