444280603

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 6pin 8.5A 760nm 金 黑色 通孔安装 11.9126mm(宽度)*18.71mm(高度)
供应商型号: Q-444280603
供应商: 期货订购
标准整包数: 1680

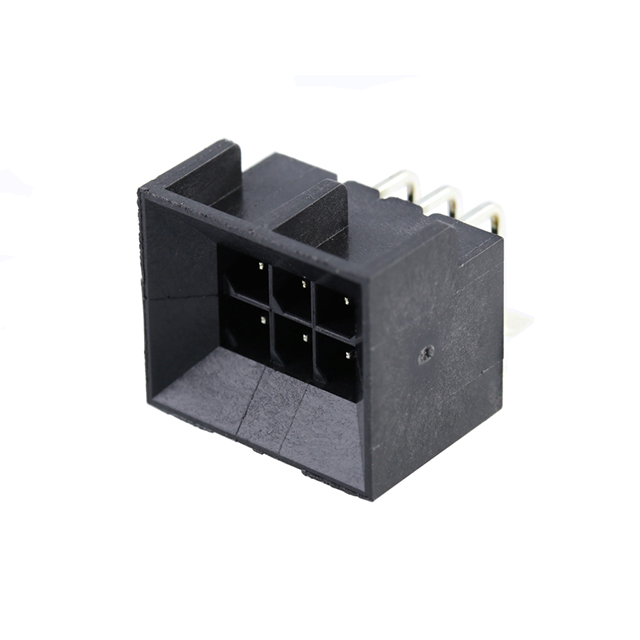

MOLEX 矩形连接器 - 针座 - 公插针 444280603

444280603概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI Floating Connector System 是一款设计用于各种复杂电子连接场景的高性能接插件系统。该系列产品基于 3.00 mm(0.118 英寸)中心线间距的连接器,可容纳 20 至 30 AWG 导线,并通过压接工艺实现与导线的连接,同时导线端子采用锡镀层处理。其主要功能是提供稳定可靠的电连接,广泛应用于工业自动化、医疗设备、通信设备及消费电子等领域。

    2. 技术参数


    以下为 Micro-Fit BMI 浮动连接器系统的详细技术参数:
    | 参数类别 | 参数说明 |

    | 产品名称 | Micro-Fit 双排浮动面板插座、Micro-Fit 单排面板安装插头、Micro-Fit 垂直 CPI 插头等 |
    | 额定电压(AC/DC) | UL/CSA/IEC 标准下支持 250 V 至 600 V 的电压范围 |
    | 额定电流(单电路) | UL/CSA/IEC 标准下最大电流为 7 A(部分型号为 5 A) |
    | 适用导线规格 | 20 AWG 至 30 AWG,对应外绝缘直径为 1.85 mm 或 1.27 mm |
    | 操作温度范围 | -40°C 至 +105°C |
    | 额定接触电阻 | 初始值:≤10 毫欧;极限:≤100 毫欧 |
    | 绝缘电阻 | ≥1000 兆欧 |
    | 耐电压强度 | 1 分钟内无击穿,泄漏电流 ≤ 5 mA |

    3. 产品特点和优势


    Micro-Fit BMI 浮动连接器系统具有以下特点和优势:
    - 高可靠性:采用高强度材料和精密加工工艺,确保产品能够在恶劣环境下长期稳定运行。
    - 易安装性:浮动设计能够自动对齐接口,便于快速安装和维护。
    - 多用途支持:涵盖单排和双排连接器,适用于不同类型的板对板或线对线连接场景。
    - 环保友好:产品符合 RoHS 等环保标准,满足绿色制造要求。
    - 广泛的认证支持:UL、CSA 和 IEC 等国际认证,保障产品质量和安全性。

    4. 应用案例和使用建议


    Micro-Fit BMI 浮动连接器广泛应用于工业控制设备、自动化机械、通信网络设备等领域。以下是几个典型的应用场景及使用建议:
    - 工业自动化:在工业现场设备中,由于振动或位移的存在,推荐使用浮动设计以增强连接稳定性。
    - 医疗设备:对于高精度医疗仪器,应选择高精度插针配合精密压接工艺以确保信号传输的可靠性。
    - 通信设备:需要定期维护时,建议预先制定连接器更换计划并储备备用部件。

    5. 兼容性和支持


    Micro-Fit BMI 浮动连接器系统与其他同类产品高度兼容,可通过标准包装直接安装至相关设备中。Molex 提供全面的技术支持服务,包括产品定制、技术支持和售后维修服务,帮助客户解决实际问题并优化系统性能。

    6. 常见问题与解决方案


    以下列举了一些常见的用户疑问及其解决方法:
    - 问题:插拔力过大?
    解决方案:检查压接工艺是否规范,确保导线插入深度适中。
    - 问题:接触电阻异常?
    解决方案:清洁接触表面并确认连接器无污损,重新安装测试。
    - 问题:无法实现盲配?
    解决方案:检查插头是否超出推荐的压接范围,必要时更换更长的导线。

    7. 总结和推荐


    Micro-Fit (3.0) BMI Floating Connector System 以其高可靠性、易用性和广泛适用性成为连接器领域的标杆产品。我们推荐此系列连接器用于需要高精度和高稳定性连接的场合。无论是工业自动化还是医疗设备,该产品都能为客户提供卓越的性能表现和长期的服务保障。因此,该产品是一款值得信赖的优秀选择。

444280603参数

参数
针脚数 6pin
类型 Header,Push-Pull
排数 2
颜色 黑色
额定电流 8.5A
防护等级 -
间距-配接 3mm
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
长*宽*高 11.9126mm(宽度)*18.71mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 盒装,托盘

444280603厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444280603数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 444280603 444280603数据手册

444280603封装设计

查看详情并下载
Symbol
Footprint
3D Model
