430452218

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 22pin 8A 1.52μm 锡 黑色 贴片安装
供应商型号: Q-430452218
供应商: 期货订购
标准整包数: 2000

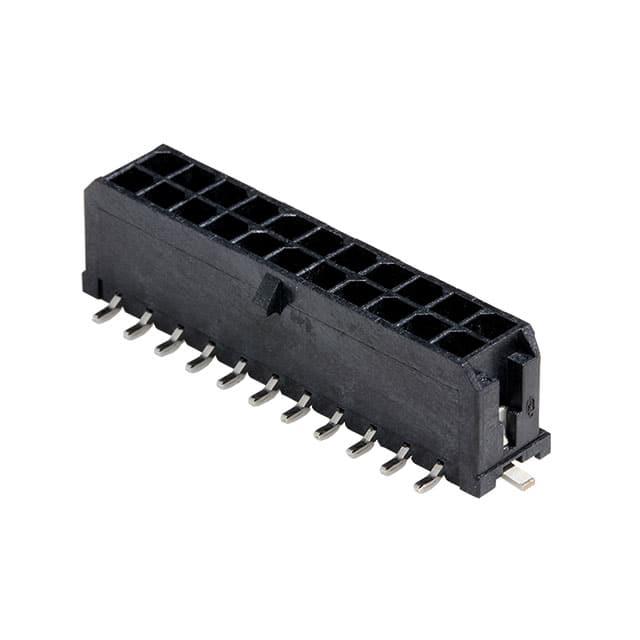

MOLEX 矩形连接器 - 针座 - 公插针 430452218

430452218概述

    MICRO-FIT 双排连接器技术手册

    1. 产品简介


    Micro-Fit双排连接器系列是一种广泛应用于电线到板和电线到电线连接的高性能连接系统。该系列产品采用了18至30 AWG的多股铜线,通过压接技术装配,采用镀锡或镀金处理。这类连接器特别适用于工业自动化、汽车电子、医疗设备以及消费电子产品等领域,提供了稳定可靠的电气连接。

    2. 技术参数


    - 适用范围:Micro-Fit 3.00 mm中心线距(Pitch)连接器,适用于18至30 AWG多股铜线。
    - 安全认证:
    - UL:E29179
    - CSA:LR19980
    - IEC 61984认证:符合IEC 61984标准
    - 额定电流:
    | 序列 | UL电压等级 | CSA电压等级 | IEC电压等级 | UL电流等级(单电路) | CSA电流等级(单电路) | IEC电流等级 |

    | 43020 | 350 V | 600 V | 250 V | 5 A | 7 A | 5 A |
    | 43025 | 600 V | 600 V | 250 V | 8 A | 8 A | 5 A |
    | 172952 | 600 V | 600 V | 待定 | 5 A | 7 A | 待定 |
    | 43045 | 600 V | 600 V | 250 V | 8 A | 8 A | 5 A |
    | 44914 | 600 V | 600 V | 250 V | 8 A | 8 A | 5 A |
    - 温度范围:
    - 工作温度:-40°C至+105°C(包含端子温度上升)
    - 非工作温度:-40°C至+105°C

    3. 产品特点和优势


    - 可靠性高:通过严格的机械测试,确保连接器在各种条件下都能可靠运行。
    - 兼容性强:支持多种类型的导线和连接方式,如电线到板和电线到电线。
    - 稳定性好:经过热老化和湿度测试,保证长时间使用的稳定性。
    - 环境适应性强:耐盐雾、抗冷热冲击,适合恶劣环境下的应用。

    4. 应用案例和使用建议


    - 应用案例:Micro-Fit双排连接器在工业自动化控制系统中用于数据传输和电源供应;在汽车电子中用于仪表盘和动力系统之间的连接。
    - 使用建议:在安装过程中注意使用合适的压接工具以保证接触电阻最小化;对于高温和潮湿环境的应用,选择更高规格的产品以确保长期可靠性。

    5. 兼容性和支持


    - Micro-Fit双排连接器系统包括多种组件,如插头(43020)、插座(43025)、带锁紧装置的插头(172952)及其对应的终端(43030、43031),这些组件可以方便地组合使用。
    - 厂商提供详细的技术文档和支持服务,包括测试插头(44242)用于检测,确保正确安装和功能正常。

    6. 常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方案:检查并更换不合适的压接工具,确保正确安装。
    - 问题:连接器容易脱落
    - 解决方案:确保安装过程中完全到位并锁紧。

    7. 总结和推荐


    Micro-Fit双排连接器凭借其高可靠性和多功能性,在工业自动化、汽车电子等领域有着广泛应用。产品具有良好的电气和机械性能,能适应各种严苛的工作环境。根据市场需求和具体应用场景的不同,推荐使用合适规格的产品,以确保最佳性能。

430452218参数

参数
颜色 黑色
排数 2
触头镀层 - 配接
针脚数 22pin
类型 Header,Locking Ramp
触头镀层厚度 - 配接 1.52μm
间距-配接 3mm
防护等级 -
额定电流 8A
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430452218厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430452218数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430452218 430452218数据手册

430452218封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 15.7044
4000+ ¥ 15.0762
6000+ ¥ 15.0762
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 31408.8
