首页  >  产品百科  >  64001-2500

64001-2500

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Assembly Tools, Hand Crimp Tool
供应商型号: 538-64001-2500
供应商: Mouser
标准整包数: 1
MOLEX 线缆工具 64001-2500

64001-2500概述

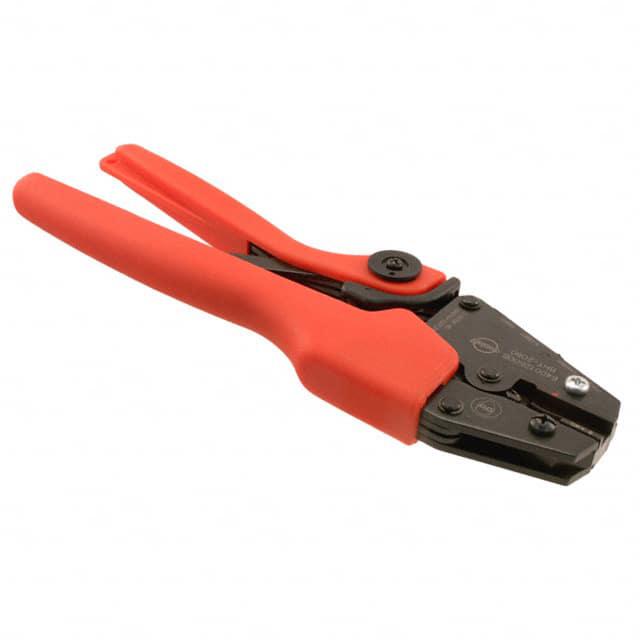

    RHT2080 手动压接工具:操作说明及规范

    1. 产品简介


    产品类型:RHT2080 手动压接工具是一种专为尼龙绝缘端子压接设计的手动工具,适用于8 AWG规格的闭口端子连接器。
    主要功能:该工具确保完整的压接周期,通过精密的终端定位器和线材止动装置来实现准确且稳固的压接。长手柄设计让用户能更轻松地进行压接操作,同时降低所需的压接力。
    应用领域:主要用于低量生产、原型制作或维修需求的场合。例如,在电线与接线端子之间的电气连接处的压接操作。

    2. 技术参数


    - 产品型号:64001-2500(RHT 2080)
    - 适用线径范围:8 AWG
    - 最大压接力:约45磅(UL 486 C标准下)
    - 适用电压等级:300伏(注释部分)
    - 材质:主体由高品质材料制成,确保耐用性
    - 尺寸/重量:未在文档中直接提供,但工具设计便于手持操作

    3. 产品特点和优势


    - 全循环卡扣机制:确保每一次操作都能实现完整的压接。
    - 长手柄设计:减少压接时所需的力量,提高操作舒适度。
    - 精密的终端定位器和线材止动装置:确保每次压接位置的准确性,避免手动对齐带来的误差。

    4. 应用案例和使用建议


    - 操作流程:首先将电线剥离至适当长度(约7/8英寸),然后插入指定槽位,按下手柄完成压接。
    - 使用建议:为了获得最佳的压接效果,建议按照《质量压接手册》中的指导进行操作,特别是对于不同规格电线的压接顺序和力度调整。

    5. 兼容性和支持


    - 兼容性:该工具特别设计用于8 AWG规格的尼龙绝缘闭口端子连接器(型号19160-0024)。
    - 支持服务:制造商提供详细的操作手册、校准证书及技术咨询。更多信息可访问制造商官网或联系销售工程师。

    6. 常见问题与解决方案


    - 问题1:工具被卡住
    - 解决方法:不要强行开合手柄,应使用卡扣释放杠杆。
    - 问题2:压接质量不理想
    - 解决方法:检查并调整预加载力设置(参考图5的步骤)。


    7. 总结和推荐


    RHT2080手动压接工具以其精密的设计、易于操作的特点,在满足低量生产及维修需求的同时,保证了良好的压接质量和稳定性。对于需要频繁进行端子压接操作的专业人士而言,这是一款值得推荐的产品。然而需要注意的是,重复使用可能会对手部造成不适,因此建议合理安排工作量以保护使用者健康。

64001-2500参数

参数
零件状态 在售
包装方式 袋装

64001-2500厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

64001-2500数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 64001-2500 64001-2500数据手册

64001-2500封装设计

查看详情并下载
Symbol
Footprint
3D Model
