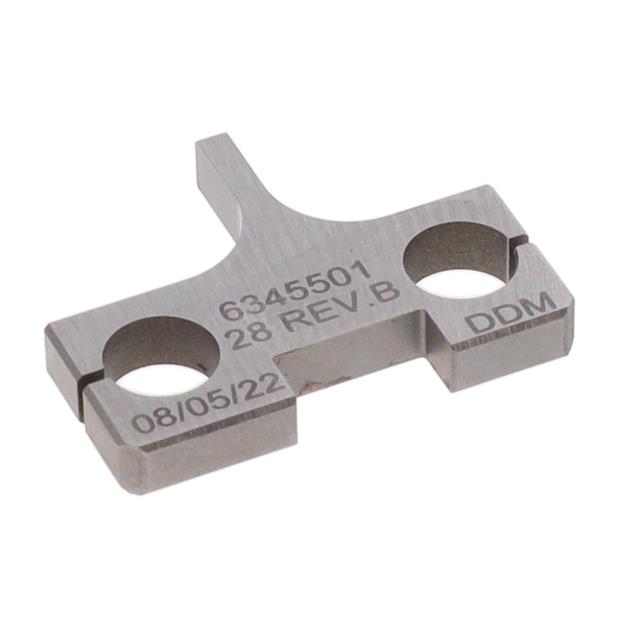

634550128

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Anvil Tool
供应商型号:
供应商:
标准整包数: 0
MOLEX 线缆工具 634550128

634550128概述

    Fine Adjust Applicator for GET 0.64 mm Socket Terminals

    产品简介


    Fine Adjust Applicator 是一款专为GET 0.64 mm Socket Terminal设计的工具,适用于各种终端应用。该工具主要用于将导线与端子进行绝缘层和导体层的压接。主要应用于自动化线缆处理机器,广泛适用于汽车、通信和工业自动化领域。

    技术参数


    - 产品类型:压接工具
    - 适用范围:GET 0.64 mm Socket Terminal
    - 电线尺寸:0.50 - 0.75mm²,18-20 AWG
    - 绝缘直径:1.60 mm
    - 压接高度:导体压接高度:0.98 - 1.06 mm(0.040 - 0.042 in)
    - 压接宽度:导体压接宽度:1.78 - 1.93 mm(0.070 - 0.076 in)
    - 拉力强度:≥ 75.0 N(16.86 lb)

    产品特点和优势


    - 快速换模:只需按下按钮即可快速更换模具,简化操作流程。
    - 便捷设置:无需卸下工具即可完成设定,节省时间。
    - 微调功能:导体压接高度可调节至0.015 mm(0.0006 in),绝缘高度可调节至0.063 mm(0.0025 in)。
    - 独立调整:导体压接和绝缘压接可以独立调整,互不干扰。
    - 兼容性强:可以直接适配大多数自动线缆处理机器。

    应用案例和使用建议


    Fine Adjust Applicator 常用于汽车制造、通信设备和工业自动化生产线。例如,在汽车制造过程中,它可以帮助快速而准确地压接导线到端子上。建议在使用时严格按照技术手册的要求进行校准和调试,确保压接质量。同时,定期检查和维护压接工具,以保证其正常工作。

    兼容性和支持


    Fine Adjust Applicator 可以直接与大多数自动线缆处理机器兼容。制造商提供了详细的技术支持文档和配件信息,确保用户能够顺利安装和维护设备。此外,还可以通过官方渠道获取额外的易损件和配件。

    常见问题与解决方案


    - 问题1:压接后的导线出现松动
    - 解决办法:检查压接高度是否符合标准,重新校准压接工具。
    - 问题2:压接后绝缘层损坏
    - 解决办法:确认压接工具是否有正确的绝缘高度设定,必要时调整压接深度。
    - 问题3:工具无法正常工作
    - 解决办法:检查所有螺丝是否紧固,确保所有组件都在正确的位置。

    总结和推荐


    Fine Adjust Applicator 是一款高效且可靠的压接工具,适用于多种电线终端应用。其独特的微调功能和便捷的操作方式使其在市场上具有很高的竞争力。对于需要高效和高质量压接的应用场景,强烈推荐使用此工具。然而,为了确保最佳效果,建议在使用前仔细阅读技术手册,并定期进行维护。

634550128参数

参数
零件状态 在售
包装方式 散装

634550128厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
