638280100

产品分类: 线缆工具
厂牌: MOLEX

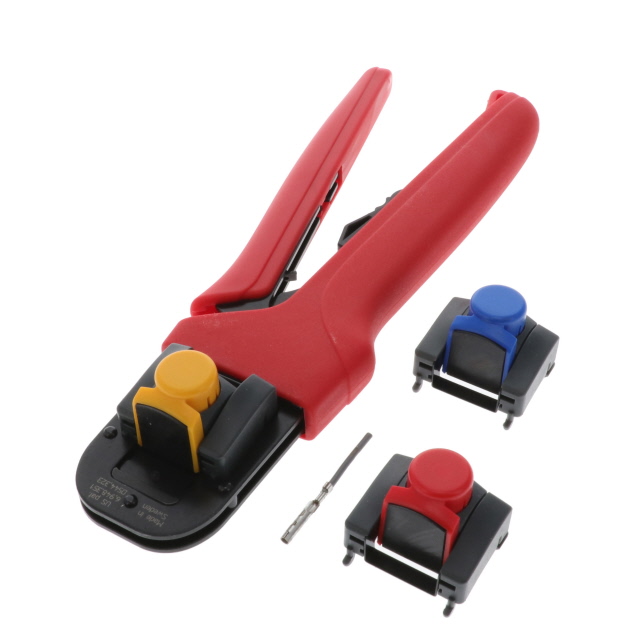

产品描述: Hand Crimp Tool for Standard .093 Pin and Socket Crimp Terminals
供应商型号:
供应商:
标准整包数: 0
MOLEX 线缆工具 638280100

638280100概述

    # 手动压接工具技术手册:0.093 插针与插槽及通用压接端子

    产品简介


    本文档提供了用于0.093 插针与插槽及通用压接端子的手动压接工具的技术手册。这款手动压接工具主要用于标准0.093英寸插针与插槽压接端子、Claspcon插针与插槽压接端子及通用压接端子的压接操作,适用于18号(1.50-2.85 mm²)绞合线。这类工具广泛应用于各种电子设备的组装和维修过程中。

    技术参数


    主要技术规格
    - 绝缘压接高度:1.37-1.43 mm(0.053-0.056 英寸)
    - 导体拉力:89 N(20 磅)
    - 终端位置宽度:2.00 mm(0.079 英寸)
    - 绝缘直径范围:1.50-2.85 mm(0.059-0.112 英寸)
    支持的电气特性
    - 符合标准:IPC/WHMA-A-620 Class 2(详见第2页和第3页)
    - RoHS合规性:RoHS合规但不是强制要求
    - 操作温度:标准工作温度范围(未提供具体数值)
    使用环境
    - 湿度范围:标准环境条件(未提供具体数值)
    - 温度范围:标准环境条件(未提供具体数值)

    产品特点和优势


    - 全行程棘轮机制:确保完全压接,降低压接失败的风险。
    - 人体工学设计:软质握把提供舒适的握感,减轻长时间使用时的疲劳感。
    - 终端定位止挡:精确的终端定位止挡有助于确保终端正确对齐,提高压接质量。
    - 适应多种应用场景:既适用于右手也适用于左手操作。
    - 行业认证:符合IPC/WHMA-A-620 Class 2标准,确保高质量压接效果。

    应用案例和使用建议


    实际使用场景
    这款手动压接工具非常适合于小批量生产环境或现场维修需求。例如,在汽车制造、航空航天和消费电子产品等领域中,常用于连接器和电缆组件的压接过程。
    使用建议
    - 在进行压接操作之前,务必按照说明书进行预准备步骤,如去除绝缘层并插入正确长度的导线。
    - 压接过程中,保持均匀的力度以避免导线断裂或压接不牢固。
    - 定期检查工具状态,确保压接质量和安全性。

    兼容性和支持


    - 终端兼容性:支持0.093英寸插针与插槽压接端子及通用压接端子。
    - 客户支持:通过电话(402)458-TOOL(8665)和电子邮件applicationtooling@molex.com获取应用工具支持服务。
    - 网站资源:可访问www.molex.com/applicationtooling获取更多技术支持资料。

    常见问题与解决方案


    - 问题1:工具在部分闭合状态下卡住或堵塞。
    - 解决方案:不要强行打开或关闭工具。按下可移动手柄上的棘轮释放杆即可轻松打开工具。
    - 问题2:工具的压接力不正确。
    - 解决方案:调整工具的预载荷设置,具体方法请参考图12中的说明。
    - 问题3:无法插入大直径导线。
    - 解决方案:在完全打开工具的情况下插入导线,然后关闭工具。具体步骤参见图6。

    总结和推荐


    综合评估
    此款手动压接工具具备优良的设计与高性能参数,特别是其全行程棘轮机制和人体工学握把设计,为用户带来了便捷且可靠的使用体验。它符合严格的行业标准,并具有出色的终端定位能力,适合用于各种工业应用场合。
    推荐使用
    鉴于其卓越的功能和可靠性,强烈推荐此款手动压接工具给需要进行高质量终端压接的用户。无论是小型项目还是现场维修任务,这款工具都能提供稳定可靠的支持。
