2141130013

产品分类: 卡边缘连接器 - 其他
厂牌: MOLEX
产品描述: Conn Board to Board PL 8Power/30Signal POS 5.78mm/2mm Solder RA Side Entry Thru-Hole EXTreme Guardian Tray
供应商型号: Q-2141130013
供应商: 期货订购
标准整包数: 45
MOLEX 卡边缘连接器 - 其他 2141130013

2141130013概述


    产品简介

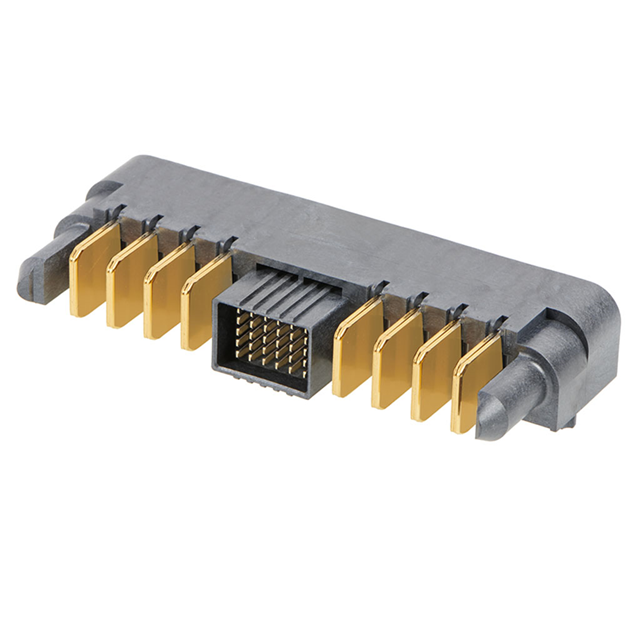

    EXTreme Guardian 是一款专为板对板连接设计的高性能电子元器件。它由导销引导的直角插头组件构成,具有4个电源电路和30个信号电路。该系列产品属于Molex公司的EXTreme Guardian系统的一部分,适用于多种复杂的板对板应用,尤其是在需要高效传输电源和信号的环境中。此外,EXTreme Guardian系列包括垂直式和直角式两种配置,以满足不同的安装需求。

    技术参数


    以下是EXTreme Guardian的主要技术参数:
    - 电流(最大值):80.0A
    - 电压(最大值):125V
    - 电路数量(已加载):38
    - 电路数量(最大值):38
    - 树脂颜色:黑色
    - 耐久性(最大插拔次数):200次
    - 阻燃等级:94V-0
    - 操作温度范围:-40°C 至 +105°C
    - 焊接尾长度:2.53mm, 3.30mm
    - 推荐PCB厚度:1.58mm
    - 接口类型:通孔—公差针
    - 极化:是
    - 材料:
    - 金属材料:高导电铜
    - 镀层:接触面镀金,终端锡镀层
    - 树脂材料:液晶聚合物

    产品特点和优势


    EXTreme Guardian的主要优势在于其高电流承载能力(80.0A),这使其能够在多种严苛的工业环境中可靠运行。此外,其极高的插拔耐久性(达200次)确保了长期稳定的工作表现。同时,该产品的温度范围宽广,从-40°C到+105°C,使其适用于广泛的工业应用场合。最后,EXTreme Guardian还符合多项环保标准,包括RoHS和REACH,有助于降低环境影响。

    应用案例和使用建议


    应用案例
    EXTreme Guardian 主要应用于工业自动化、通信基础设施和消费电子等领域。例如,在工业自动化设备中,它可以用于高效传输控制信号和电力供应;在通信基础设施中,可以用于数据中心机柜内部的板间连接,提供高密度和高可靠性;在消费电子设备中,如笔记本电脑或平板电脑的主板和扩展卡之间的连接,也可以实现可靠的电源和信号传输。
    使用建议
    1. 在安装过程中,请确保正确地选择合适的PCB厚度,建议厚度为1.58mm,以保证连接器的机械稳定性。
    2. 建议定期检查插拔次数,以避免因过度插拔导致的接触不良。
    3. 尽管EXTreme Guardian已经通过了94V-0阻燃测试,但在高温环境下使用时,仍需注意整体散热情况,防止局部过热引发故障。

    兼容性和支持


    EXTreme Guardian RTA系列包括两个主要型号:直角插头和直角插座。这两个型号之间可以完美匹配,形成一个完整的连接解决方案。此外,Molex公司提供了全面的技术支持和售后服务,包括产品规格书、安装指南和技术咨询服务,帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:如何确定正确的插头与插座配对?
    - 解决方案:确保两个部件的编号一致。直角插头的编号为2141130013,而直角插座的编号为2141150013。此外,注意检查部件上的引导销和插槽是否匹配。
    2. 问题:长时间使用后出现接触不良怎么办?
    - 解决方案:首先检查连接器是否存在明显的物理损坏,如果一切正常,则可能是由于接触面氧化或积尘导致的。可以使用专门的清洁工具进行清理。

    总结和推荐


    EXTreme Guardian是一款非常出色的板对板连接器,凭借其卓越的电流承载能力和广泛的温度适应范围,非常适合在各种恶劣环境下使用。其环保特性也使其成为追求可持续发展的企业的理想选择。强烈推荐在需要高可靠性的电源和信号传输应用中采用此款产品。

2141130013参数

参数
长*宽*高 76.7mm(长度)*31.75mm(高度)
安装方式 通孔安装
包装方式 托盘

2141130013厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2141130013数据手册

厂牌 PDF简要描述 下载
MOLEX 卡边缘连接器 - 其他 MOLEX 2141130013 2141130013数据手册

2141130013封装设计

查看详情并下载
Symbol
Footprint
3D Model
