首页  >  产品百科  >  215343-1101

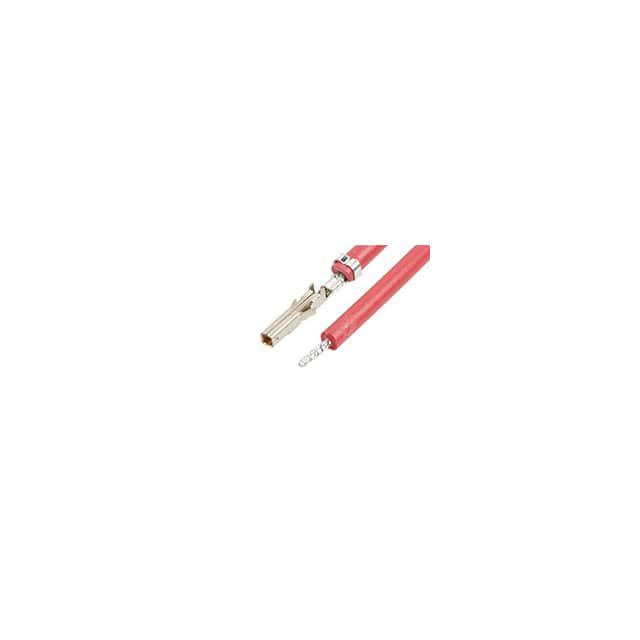

215343-1101

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 端子线, Mini-Fit Jr.系列, 20AWG, 75mm线规, 额定电流9 A
供应商型号: N-215343-1101
供应商: 云汉优选
标准整包数: 1
MOLEX 扁平带状线缆 215343-1101

215343-1101概述


    产品简介


    产品类型: 预压接导线型Mini-Fit Jr.插头
    主要功能: 用于电线之间的连接,提供稳定的电力传输。
    应用领域: 主要应用于电力传输系统,例如工业控制设备、家电、汽车电子等领域。

    技术参数


    - 最大电流(每接触点): 9.0A
    - 最大电压: 600V
    - 电缆长度: 75.00mm
    - 电路数(加载): 1
    - 电路数(最大): 1
    - 树脂颜色: 黑色
    - 端口性别: 男性-尾纤
    - 金属材料: 黄铜
    - 金属镀层(匹配): 锡
    - 金属镀层(终止): 锡
    - 单端接: 是
    - 绝缘直径: 1.80-3.10mm
    - 线径(AWG): 20
    - 重量: 1.217g
    - 包装类型: 袋装
    - 线缆类型: UL 1015

    产品特点和优势


    该产品具有以下显著特点和优势:
    1. 稳定性高: 最大电流和电压能够满足大多数应用需求,确保电力传输稳定可靠。
    2. 兼容性好: 适用于多种不同类型的电缆和设备,能够轻松集成到现有的电气系统中。
    3. 操作简便: 通过预压接设计,安装过程简单快捷,大大减少了人工操作的时间和难度。
    4. 耐用性强: 使用黄铜作为金属材料,并采用锡镀层,提高了抗腐蚀性和耐久性,适用于各种恶劣的工作环境。

    应用案例和使用建议


    应用案例
    该产品常被用于制造和维护电力传输系统。例如,在工业自动化控制系统中,用于连接电机和控制板;在家电设备中,用于连接电源线和电器内部电路。在汽车行业,用于车身电气系统的布线。
    使用建议
    - 选择合适的电缆: 确保所选电缆的绝缘直径符合1.80-3.10mm的要求,以保证连接可靠性。
    - 正确安装: 在安装过程中,严格按照说明书操作,使用合适的工具进行压接,避免损坏导线和插头。
    - 定期检查: 定期检查连接处是否有磨损或松动,及时更换有问题的部件,以保持良好的工作状态。

    兼容性和支持


    该产品与Mini-Fit Jr.插头适配良好,如Mini-Fit Jr.插头外壳(Part Number: 5559)和Mini-Fit BMI双排插头外壳(Part Number: 42475)。厂商提供了详细的使用说明和技术支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法插入插座 | 检查插头和插座是否有灰尘或异物堵塞,清洁后再尝试插入。 |
    | 插头接触不良 | 确认插头与插座是否完全对齐,重新压接或更换插头。 |
    | 连接后出现松动 | 检查插头和插座的压接是否牢固,必要时重新压接。 |

    总结和推荐


    综上所述,Mini-Fit Jr.预压接导线型插头具有高度的稳定性、兼容性和易用性,适用于广泛的电力传输应用。其优良的电气性能和结构设计使其在市场上具有很强的竞争力。因此,我们强烈推荐这款产品给需要高质量电力传输解决方案的客户。

215343-1101参数

参数
长*宽*高 75mm(长度)
零件状态 在售
包装方式 散装,袋装

215343-1101厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

215343-1101数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 215343-1101 215343-1101数据手册

215343-1101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.8268 ¥ 7.0278
450+ $ 0.6901 ¥ 5.8659
900+ $ 0.663 ¥ 5.6355
1800+ $ 0.6426 ¥ 5.4621
3000+ $ 0.5508 ¥ 4.6818
库存: 976
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1054.17
直接购买
加入购物车
