638232870

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Tools and Accessories, Modular Crimp Head For Hand Crimp Tool
供应商型号:
供应商:
标准整包数: 0
MOLEX 线缆工具 638232870

638232870概述


    产品简介

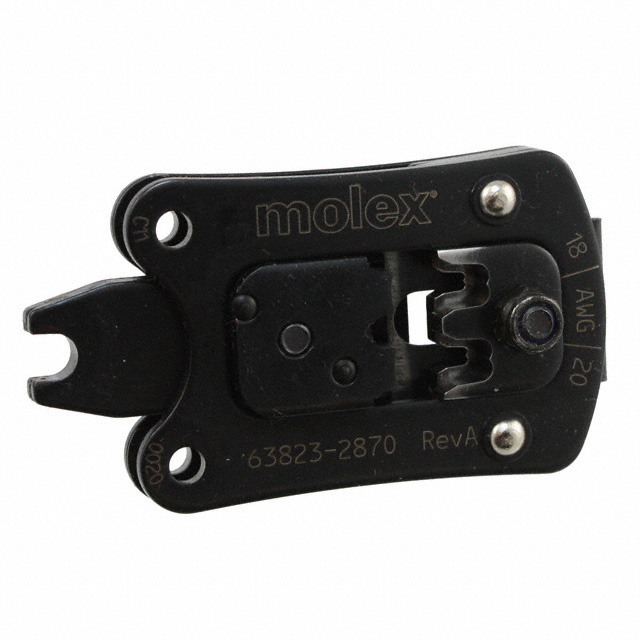

    Sabre 女性扁平刀型压接端子的手动压接工具
    该产品是一款专门用于Sabre女性扁平刀型压接端子的手动压接工具,适用于18-20 AWG的UL1056和SPT-3导线。此工具旨在提供高效、精确且安全的压接操作,适用于家庭电器、工业设备、汽车和通信系统等多种应用场合。

    技术参数


    - 终端系列编号:43375
    - 导线尺寸:18 AWG(0.80 mm²);20 AWG(0.50 mm²)
    - 绝缘层直径:最大4.57 mm(18 AWG),最小3.98 mm(20 AWG)
    - 剥线长度:最大0.180英寸(18 AWG),最小0.157英寸(20 AWG)
    - 绝缘压接高度:最大1.26 mm(18 AWG),最大1.20 mm(20 AWG)
    - 导体压接高度:最大1.16 mm(18 AWG),最大1.10 mm(20 AWG)
    - 拉力测试:18 AWG(89.0 N / 20 lb),20 AWG(57.9 N / 13 lb)

    产品特点和优势


    1. 全行程卡位手柄:确保完全压接,减少操作误差。
    2. 人体工学设计软把手:提升操作舒适度,减轻长时间操作的疲劳。
    3. 精密压接轮廓:简单接触定位,确保每次压接的一致性。
    4. 模块化压头可拆卸:适用于气动工具和电池供电工具,提高操作灵活性。
    5. 操作简便:出色的力比使其易于操作。

    应用案例和使用建议


    应用场景
    该工具主要用于制造和维修家用电器、工业设备和汽车零部件等应用中的连接器。通过其高效的压接功能,能够保证连接稳定可靠,延长产品使用寿命。
    使用建议
    1. 适当切割:使用适当的工具将导线切割至所需长度,以确保端子正确安装。
    2. 仔细检查:压接前检查端子是否正确安装到位,确认剥线长度符合要求。
    3. 避免过度使用:虽然该工具耐用,但应避免频繁重复使用以保持最佳性能。

    兼容性和支持


    - 兼容工具:该手动工具可以与气动工具(型号63816-0100)和电池供电工具(型号63816-0200或63816-0250)配合使用,分别需要相应的适配器(型号63816-0700或63816-0600)。
    - 支持与维护:每名使用者都应对工具进行定期清洁和润滑,以延长使用寿命。具体维护步骤请参阅手册中的维护指南。

    常见问题与解决方案


    1. 工具卡住:不要强行打开或关闭工具,只需提起卡扣释放杆即可轻松解决问题。
    2. 压接力不足:检查工具是否正确装配,确保压接过程中无异常阻力。
    3. 导线剥线过长:按照手册中的要求调整剥线长度,避免导线未正确插入端子内。

    总结和推荐


    综上所述,该Sabre女性扁平刀型压接端子的手动压接工具具备高精度、易于操作、可靠性强等特点,特别适用于各类家用电器和工业设备的组装及维护。推荐在相关应用场景中使用该工具,以实现高效的压接作业和可靠的连接质量。

638232870参数

参数
零件状态 在售
包装方式 散装,袋装
