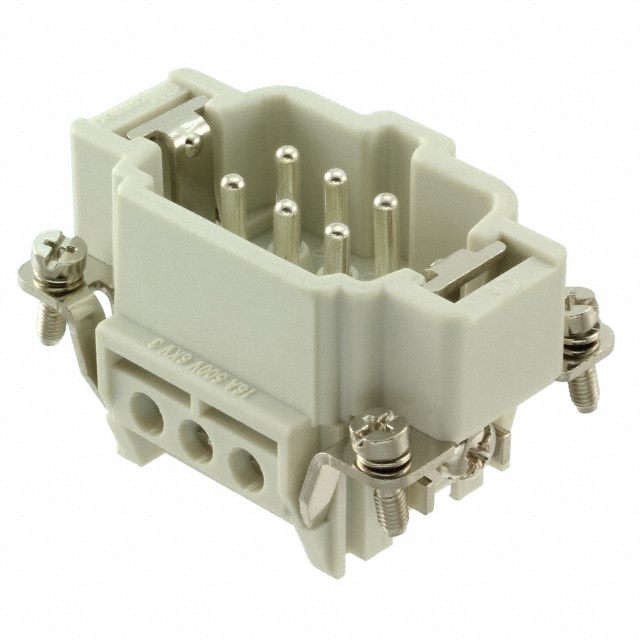

936010215

厂牌: MOLEX
产品描述: 螺钉接线端子插件, 93601系列, 公插
供应商型号: AV-A-MLX936010215
供应商: Avnet
标准整包数: 50
MOLEX 重载连接器 - 插件/模块 936010215

936010215概述


    产品简介


    GWconnect重型连接器(HDC)是工业连接器系列中的一款高端产品。这类连接器广泛应用于各种恶劣环境中,如工厂自动化、交通运输、能源和军工等领域。GWconnect重型连接器具有卓越的耐用性和可靠性,适用于需要频繁插拔和高电流传输的应用场合。

    技术参数


    - 型号编号:0936010215
    - 性别:公端
    - 接触材料:铜合金
    - 接触镀层:银 (Ag)
    - 外壳材料:聚碳酸酯
    - 接触颜色:灰色
    - 接线尺寸:AWG 14-20 或 0.50-2.50mm²
    - 接触电流:最大16A
    - 最大电压:500V
    - 电线保护:具备
    - 温度范围:-40°C 至 +125°C
    - 插拔次数:最多700次
    - 紧固扭矩:0.50 Nm
    - 绝缘等级:UL 94V-0
    - 标准认证:CSA C22.2 NO. 182.3, EN 60664-1, EN 61984, UL 1977

    产品特点和优势


    GWconnect重型连接器的主要特点是其高强度和高可靠性。它们具有以下独特优势:
    - 高耐用性:能够承受高达700次的插拔,确保长期稳定的运行。
    - 安全保护:提供电线保护功能,减少因线路松动引起的故障风险。
    - 抗腐蚀能力:采用银镀层,提高了接触件的耐腐蚀性。
    - 高温适应性:能在-40°C至+125°C的极端温度下正常工作。
    - 环保设计:符合RoHS和无卤素标准,确保对环境友好。

    应用案例和使用建议


    GWconnect重型连接器适用于多种应用场景,例如:
    - 工业自动化系统中的电源连接
    - 电力输送和分配系统
    - 航空航天和军事设备
    使用建议:
    - 在进行插拔操作时,务必保持连接器清洁,避免灰尘和杂质影响电气性能。
    - 确保安装过程中正确使用扭力扳手,以达到规定的紧固扭矩,从而保证连接稳定性和电气性能。

    兼容性和支持


    GWconnect重型连接器可与以下部件兼容:
    - GWconnect 系列配套的6B「44x27」罩壳和壳体
    - GWconnect 936010207 型号的母端连接器
    公司提供详尽的技术支持和维护服务,具体信息请参见制造商网站。

    常见问题与解决方案


    - 问题:连接器在高温环境下无法正常工作。
    - 解决方案:检查是否已正确安装并确保所有部件均符合高温要求。
    - 问题:插拔次数过多导致连接松动。
    - 解决方案:定期检查连接器并重新紧固。
    - 问题:接触电阻过高。
    - 解决方案:清洁接触面,并确保镀层未受损伤。

    总结和推荐


    综上所述,GWconnect重型连接器是一款高性能的产品,特别适合于严苛环境下的应用。其独特的技术和优良的耐用性使其在市场上具备很强的竞争力。对于那些需要高可靠性的工业应用,强烈推荐使用GWconnect重型连接器。
    如果您有任何疑问或需要更多信息,请访问制造商的官方网站或联系客户服务部门。

936010215参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

936010215厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

936010215数据手册

厂牌 PDF简要描述 下载
MOLEX 重载连接器 - 插件/模块 MOLEX 936010215 936010215数据手册

936010215封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.5531 ¥ 40.2949
150+ $ 4.5135 ¥ 39.9445
库存: 1000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 2014.74
