首页  >  产品百科  >  43914-1104

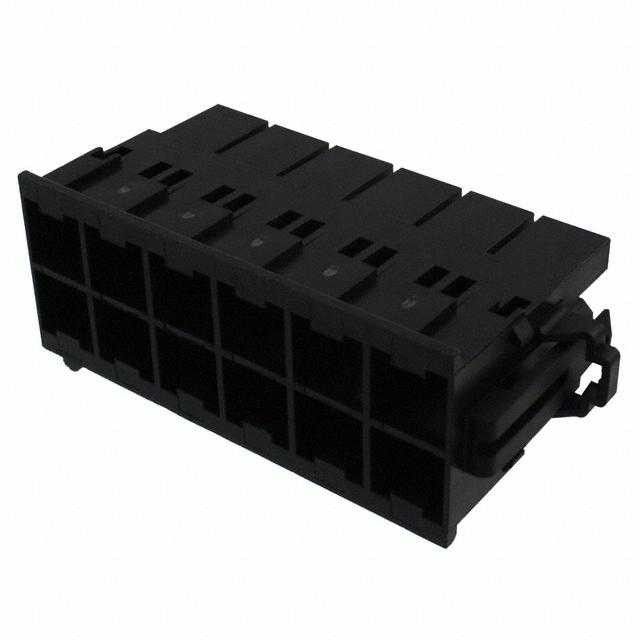

43914-1104

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Receptacle 2 12pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 34.4mm(宽度)*34.4mm(高度)
供应商型号: N-43914-1104
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 外壳 43914-1104

43914-1104概述


    产品简介


    Mini-Fit SR. 系列连接器是一种适用于线对线和线对印刷电路板(PCB)应用的电镀中心线间距为10.00毫米(0.394英寸)的连接器系统。该系列包含单排和双排版本,支持各种电缆和电路配置。这些连接器特别优化用于焊接多股镀锡电线的终端,确保可靠且高效的电气连接。

    技术参数


    - 中心线间距: 10.00毫米(0.394英寸)
    - 电气特性:
    - 额定电压: 600V(最大)
    - 额定电流: 23A至33A(不同型号有所不同)
    - 安全机构认证: UL (E29179), CSA (LR 19980-555), TUV (R 72131193)
    - 温度范围:
    - 操作温度: -40°C至+105°C
    - 非操作温度: -40°C至+105°C
    - 电流承载能力: 根据不同的电线规格和应用,电流承载能力有所不同。例如,8AWG电线的最大电流承载能力可达43A(14ckt W to PCB)

    产品特点和优势


    Mini-Fit SR. 连接器的主要优势包括:
    - 广泛的应用范围: 支持单排和双排连接器,适合多种电缆和电路配置。
    - 高可靠性: 经过严格的机械和环境测试,保证了其在恶劣条件下的稳定性和耐用性。
    - 多样化插头选择: 包括垂直插头、直角插头等多种类型,以满足不同安装需求。
    - 安全认证: 多种安全机构认证(如UL、CSA、TUV),确保产品的安全性和合规性。
    - 卓越的电气性能: 低接触电阻(最大1.5毫欧姆),高性能绝缘电阻(最小1000兆欧姆)。

    应用案例和使用建议


    应用案例
    Mini-Fit SR. 连接器广泛应用于汽车、工业控制、通信设备和消费电子等领域。例如,在汽车电子系统中,它们可以用于电池管理、车身控制模块和娱乐系统的连接;在工业自动化领域,这些连接器可用于机器人控制系统和传感器连接。
    使用建议
    - 环境适应性: 确保安装位置能够承受规定的温度范围,特别是在高温环境下使用时要进行适当的散热措施。
    - 电缆选择: 根据所需的电流承载能力和环境要求选择合适的电缆类型。
    - 润滑剂使用: 在使用锡涂层的连接器时,建议使用Nyogel 760G润滑剂,以防止微动腐蚀导致的接触电阻增加。

    兼容性和支持


    - 兼容性: Mini-Fit SR. 系列连接器仅能与其他相同金属涂层的连接器匹配(例如:银-银、金-金、锡-锡)。建议始终按照同类金属涂层选项进行连接。
    - 技术支持: Molex提供详尽的技术支持文档,包括销售图纸和本规范的其他部分,以及应用规范(AS-42815-001),帮助客户更好地了解和使用产品。

    常见问题与解决方案


    1. 问题: 接触电阻过高。
    - 解决方案: 检查是否有灰尘或污物附着在连接器上,并使用适当的清洁方法清除。如果仍然存在问题,建议重新检查连接器的安装和接触点的完整性。

    2. 问题: 在振动环境下出现信号中断。
    - 解决方案: 确保使用适当的润滑剂(如Nyogel 760G),并按照制造商的指导进行定期维护。

    总结和推荐


    综上所述,Mini-Fit SR. 系列连接器以其广泛的适用性、高可靠性以及卓越的电气和机械性能,在多个行业中得到了广泛应用。考虑到其多样化的型号选择和全面的安全认证,我们强烈推荐这一产品给需要高性能连接解决方案的用户。如果您正在寻找一种可以在恶劣条件下长期可靠运行的连接器,Mini-Fit SR. 系列无疑是一个值得信赖的选择。

43914-1104参数

参数
类型 Latch Lock,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 12pin
长*宽*高 34.4mm(宽度)*34.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

43914-1104厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

43914-1104数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 43914-1104 43914-1104数据手册

43914-1104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 4.0704 ¥ 37.0203
70+ $ 3.8831 ¥ 35.3168
150+ $ 3.7842 ¥ 34.4173
库存: 138
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1110.6
