2160111042

产品分类: 电源线线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Super Sabre系列, 7.5mm节距, 300mm长, Super Sabre转无终端接头
供应商型号: TS-2160111042
供应商: 海外现货
标准整包数: 1
MOLEX 电源线线缆 2160111042

2160111042概述


    产品简介

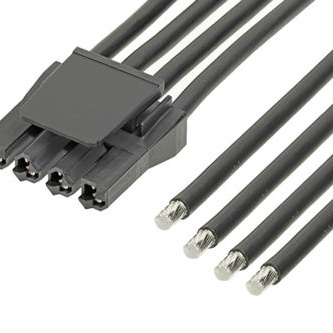

    Super Sabre-to-Pigtail OTS电缆组件是一款专门为电源连接和信号传输设计的高性能离散线缆组件。该产品属于Molex公司的Super Sabre系列,广泛应用于电源、线到板以及线到线的连接需求。主要特点包括单行配置、4个电路、黑色树脂材质以及300毫米长度的设计,这些特性使其成为工业、汽车以及消费电子等多个领域的理想选择。

    技术参数


    以下是Super Sabre-to-Pigtail OTS电缆组件的技术参数:
    - 型号: 2160111042
    - 系列: 216011
    - 描述: Super Sabre-to-Pigtail离散线缆组件,单行配置,300毫米长度,4个电路,黑色树脂
    - 应用: 电源、线到板、线到线
    - 电流: 最大值34.0A
    - 电压: 最大值600V AC/DC
    - 电缆长度: 300.00mm
    - 电路数: 载流4个(最大4个)
    - 颜色: 黑色树脂
    - 接口: 女性猪尾式
    - 锁止机制: 与对接部件锁定
    - 材料:
    - 金属:铜
    - 镀层:对接镀银,终端镀锡和镀镍
    - 树脂:尼龙
    - 重量: 77.750克
    - 间距: 7.50毫米
    - 线缆类型: UL 11028
    - 线径: 10 AWG
    - 端接方式: 压接或压缩

    产品特点和优势


    Super Sabre-to-Pigtail OTS电缆组件拥有多种独特的优势,使其在各种应用中表现出色。主要特点包括:
    - 高电流承载能力: 34.0A的最大电流确保了可靠的电力传输。
    - 高电压支持: 最大600V的电压范围,适用于高压系统。
    - 耐用的材料: 使用铜作为导体,银和镍作为镀层,确保了长久的使用寿命和稳定的性能。
    - 坚固的锁止机制: 确保连接稳固可靠,不易松动。
    - 环保设计: 符合RoHS和REACH标准,无卤素,对环境友好。

    应用案例和使用建议


    Super Sabre-to-Pigtail OTS电缆组件广泛应用于工业自动化、汽车电子、家用电器等领域。例如,在汽车电子系统中,它可用于电池管理系统中的高压连接;在工业控制设备中,它可用于电源模块之间的连接。为了最大化其性能,建议在安装时确保正确的压接方式,并注意环境温度和湿度的影响,以避免潜在的故障。

    兼容性和支持


    该电缆组件与Molex的Super Sabre系列其他产品兼容,如Super Sabre垂直头(172042)、Super Sabre直角头(172043)和Sabre插件压接壳体(43680)。Molex公司提供了全面的技术支持和售后服务,用户可以通过官方网站或技术支持热线获得详细的信息和技术支持。

    常见问题与解决方案


    根据技术手册,用户可能会遇到一些常见的问题,以下是一些常见问题及其解决方案:
    - 问题: 连接不稳定
    - 解决方案: 检查连接器是否正确安装,并确保锁止机制正常工作。
    - 问题: 电流过载
    - 解决方案: 检查电线和电路的实际电流需求,并选择合适规格的电缆组件。
    - 问题: 插拔困难
    - 解决方案: 检查插拔过程中是否存在异物阻碍,确保没有灰尘或杂质影响。

    总结和推荐


    总体而言,Super Sabre-to-Pigtail OTS电缆组件是一款高度可靠且多功能的电子元件,具有出色的电流承载能力和电压支持能力,适用于多种应用场景。其坚固的结构和环保设计使其成为众多工业和消费电子应用的理想选择。鉴于其卓越的性能和广泛的适用性,强烈推荐使用这款电缆组件。

2160111042参数

参数
包装方式 袋装

2160111042厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2160111042数据手册

厂牌 PDF简要描述 下载
MOLEX 电源线线缆 MOLEX 2160111042 2160111042数据手册

2160111042封装设计

查看详情并下载
Symbol
Footprint
3D Model
