936010221

厂牌: MOLEX
产品描述: 螺钉接线端子插件, 93601系列, 公插
供应商型号: N-936010221
供应商: 云汉优选
标准整包数: 1
MOLEX 重载连接器 - 插件/模块 936010221

936010221概述


    产品简介

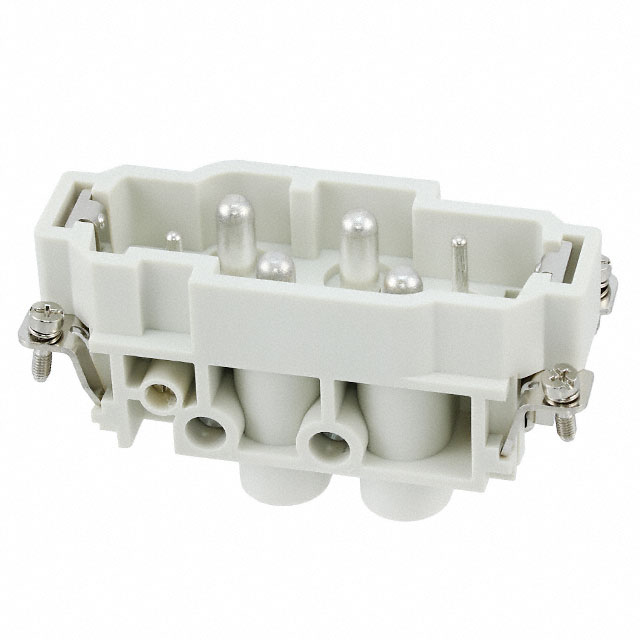

    GWconnect Screw Terminal Insert是一种适用于重载连接器的产品,广泛应用于需要高电流和高电压的工业环境中。该产品具有两个部分,分别为男式和女式端子插入件,分别用于实现不同的连接需求。它适用于重型设备、电力系统、工业自动化等领域,是现代工业电子系统不可或缺的一部分。

    技术参数


    - 型号及描述:936010221,GWconnect Screw Terminal Insert,男式,4极-80A和2极-16A,带线保护,银(Ag)镀层接触点,尺寸16B «77x27»
    - 标准认证:CSA C22.2 NO. 182.3, EN 60664-1, EN 61984, UL 1977
    - 电气特性:
    - 电流:每触点最大电流为16.0A和80.0A
    - 电压:最大电压为400V和830V
    - 物理特性:
    - 端子材质:铜合金
    - 插头材质:聚碳酸酯
    - 接触镀层:银(Ag)
    - 极数:6个极
    - 包装方式:袋装
    - 剥线长度:14.00mm 和 7.00mm
    - 温度范围:工作温度范围为-40°C到+125°C
    - 紧固扭矩:0.50 Nm 和 2.50 Nm
    - 其他特性:
    - 兼容性:与16B «77x27» Hoods and Housings兼容
    - 极性:与匹配部件极化
    - 寿命:最大500次插拔

    产品特点和优势


    - 高可靠性:GWconnect Screw Terminal Insert在设计上采用高品质材料和严格的质量控制,确保在严苛环境下也能提供稳定的电连接。
    - 高耐用性:经过测试可承受高达500次的插拔循环,使用寿命长。
    - 安全性高:具备多种安全特性,如过热保护和电流限制,确保操作安全。
    - 广泛适用性:适用于多个行业和领域的高电流和高电压应用场景,特别适合工业自动化、重型设备和电力系统等。
    - 易于安装:插拔简单,方便安装和维护。

    应用案例和使用建议


    - 应用案例:GWconnect Screw Terminal Insert广泛应用于电力分配系统、电动汽车充电站、工厂自动化设备等领域。例如,在电力分配系统中,通过该产品可以实现高效且可靠的电能传输,确保系统的稳定运行。
    - 使用建议:在安装过程中,确保接线正确且紧固扭矩适中,避免因安装不当导致的连接失效。定期检查和维护以保证长期稳定性。此外,在使用过程中注意环境温度和电流负载,确保不超过产品的工作范围。

    兼容性和支持


    - 兼容性:该产品与16B «77x27» Hoods and Housings兼容,能够无缝集成到现有的系统中。
    - 支持和服务:厂商提供了详细的使用手册和技术支持服务,帮助用户解决安装和使用过程中可能遇到的各种问题。

    常见问题与解决方案


    1. 问题:安装时发现连接不稳定
    - 解决方案:检查接线是否正确且牢固,确保紧固扭矩达到规定值。
    2. 问题:使用过程中出现过热现象
    - 解决方案:检查电流负载是否超过额定值,确保安装环境通风良好。
    3. 问题:无法实现正确的极性连接
    - 解决方案:确认插头和插座的极性一致,确保按照正确的顺序进行安装。

    总结和推荐


    GWconnect Screw Terminal Insert凭借其高可靠性、高耐用性和广泛的应用范围,成为市场上的一款优质重载连接器产品。在选择合适的工业连接器时,此产品无疑是一个明智的选择。综上所述,强烈推荐GWconnect Screw Terminal Insert给需要高性能连接解决方案的客户。

936010221参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装
