937698628

厂牌: MOLEX
产品描述: 莫仕 RJ45接口 93769系列, 母座RJ45 连接器, 面板安装型, 8路
供应商型号: Q-937698628
供应商: 期货订购
标准整包数: 749

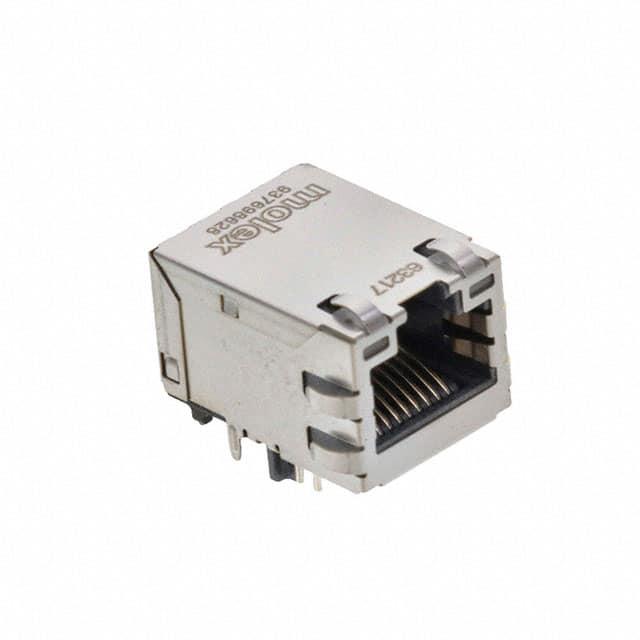

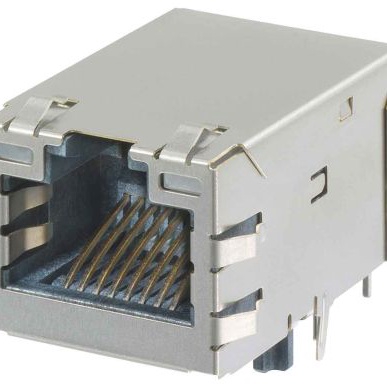

MOLEX 模块化连接器 - 磁性插孔 937698628

937698628概述

    MXMag Gigabit Ethernet 8 Core Non-PoE Single-Port RJ45 Connector

    产品简介


    MXMag Gigabit Ethernet 8 Core Non-PoE单端口RJ45连接器是一款高性能的网络连接组件,主要用于工业级网络应用。该连接器采用模块化设计,能够支持高达1000Mbps的数据传输速率,非常适合各种工业控制、自动化系统及高速网络部署。

    技术参数


    - 产品类型: 模块化插孔/插头
    - 系列: 93769
    - 型号: 0937698628
    - 深度: 21.40mm
    - 高度: 14.10mm
    - 倒置顶闩: 是
    - 端子配置: 1x1
    - 位置/装载触点数: 8/8
    - 最大电流: 0.5A/接触点
    - 最大电压: 125V
    - 工作温度范围: -40°C 至 +85°C
    - 防护等级: 屏蔽
    - 连接可靠性: 最大2500次插拔
    - 安装方式: 表面贴装
    - 引脚镀层: 接触金(Au)0.051µm,钯镍(PdNi)1.016µm
    - 包装方式: 嵌入式带状卷盘
    - 磁性: 是

    产品特点和优势


    1. 高可靠性:经过测试可承受2500次插拔,确保长期稳定的连接性能。
    2. 广泛的工作温度范围:支持从-40°C到+85°C的极端温度条件,适用于各种恶劣环境。
    3. 快速数据传输:支持1000Mbps的以太网传输速率,适合需要高速数据传输的应用场合。
    4. 电磁屏蔽:提供良好的电磁干扰保护,确保信号传输的稳定性和安全性。
    5. 兼容多种环境:通过欧盟ELV和RoHS认证,符合全球环保标准。

    应用案例和使用建议


    - 应用案例:该连接器常用于工业控制系统、机器人自动化、高速网络布线等场景。例如,在工业环境中,它可以用于连接PLC、传感器和远程终端单元(RTU)。
    - 使用建议:在安装时确保连接器与电路板正确对齐,避免错误插拔导致损坏。建议使用专业的焊接工具和设备,以保证最佳的电气性能和机械强度。

    兼容性和支持


    - 兼容性:该连接器与IEC 60603 / TIA-1096-A系列的配对接头兼容,方便进行网络接口的扩展和升级。
    - 支持和服务:厂商提供了详尽的技术文档和支持服务,包括在线资源、培训和技术支持热线。对于特定应用场景,可以联系厂商获取定制化的技术支持和解决方案。

    常见问题与解决方案


    - 问题1: 插拔过程中接触不良。
    - 解决方案: 确保连接器与电路板正确对齐,避免过度用力插拔。
    - 问题2: 数据传输不稳定。
    - 解决方案: 检查线路连接是否松动或受到电磁干扰,尝试更换电缆或加强接地处理。
    - 问题3: 连接器出现磨损。
    - 解决方案: 定期检查连接器的磨损情况,及时更换老化的部件。

    总结和推荐


    总体来说,MXMag Gigabit Ethernet 8 Core Non-PoE单端口RJ45连接器凭借其出色的可靠性和广泛的适用性,是工业控制和自动化系统的理想选择。该连接器的设计充分考虑了工业环境下的严苛要求,具备较高的耐用性和稳定性。强烈推荐在需要高性能、高可靠性的网络连接场景中使用该产品。

937698628参数

参数
长*宽*高 18.4mm(长度)*21.37mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

937698628厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

937698628数据手册

厂牌 PDF简要描述 下载
MOLEX 模块化连接器 - 磁性插孔 MOLEX 937698628 937698628数据手册

937698628封装设计

查看详情并下载
Symbol
Footprint
3D Model
