2078410005

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex PCB连接器外壳, 5路, 2.5mm节距, 1行
供应商型号: 900-2078410005-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 矩形连接器 - 外壳 2078410005

2078410005概述

    KK Plus 250 Receptacle Housing 技术手册

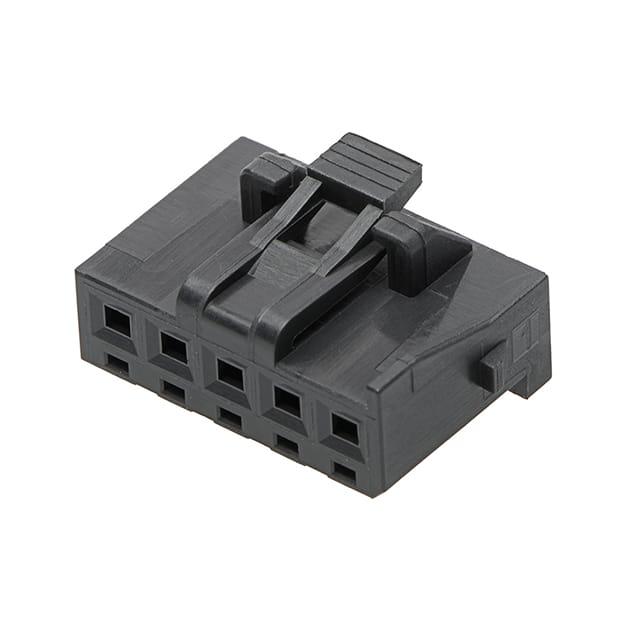

    产品简介


    KK Plus 250 Receptacle 是一种高性能的连接器插座,适用于电源和线对板的应用场景。它具有2.50mm间距、单排结构,包含5个电路。该产品通过了UL 94V-0认证,且为黑色,具有耐热特性,适用于需要耐高温的场合。KK Plus 250系列连接器广泛应用于消费电子、工业自动化和通信等领域。

    技术参数


    - 电路数量:最大5个电路
    - 接头类型:母接头(Receptacle)
    - 颜色:黑色
    - 材料:树脂尼龙
    - 阻燃等级:UL 94V-0
    - 耐温范围:-40°C至+105°C
    - 工作接口间距:2.50mm
    - 兼容接口:与207843垂直遮蔽式插头匹配
    - 重量:0.399克

    产品特点和优势


    KK Plus 250 Receptacle 在设计上具有多个独特的优势:
    - UL 94V-0认证:确保其具有优秀的阻燃性能。
    - 高温适应性:可以在-40°C至+105°C的宽泛温度范围内稳定工作。
    - 可靠性:采用尼龙材料制成,确保长期耐用。
    - 简单易用:与相应的连接器插头配合使用时,安装和拆卸都非常方便。

    应用案例和使用建议


    - 应用案例:KK Plus 250 Receptacle 广泛应用于工业控制、智能家居、汽车电子等领域。例如,在汽车电子中,它可以用于电池管理系统中信号传输的连接。
    - 使用建议:在使用时,确保连接器插头和插座正确匹配以避免损坏。建议定期检查连接部位,确保其始终处于良好的工作状态。

    兼容性和支持


    - 兼容性:与207843垂直遮蔽式插头完全兼容。
    - 支持和服务:供应商提供详细的技术文档和支持服务,帮助客户进行安装和调试。

    常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:请确保插座与插头之间没有异物,重新插入并尝试一次。
    - 问题:无法正常锁定。
    - 解决方案:检查锁扣是否完好无损,如损坏则更换新的TPA(Terminal Position Assurance)部件。
    - 问题:出现烧焦痕迹。
    - 解决方案:如果发现任何烧焦迹象,请立即断开电源并检查原因,如有必要请联系技术支持。

    总结和推荐


    综上所述,KK Plus 250 Receptacle 在可靠性、安全性及广泛应用性方面表现优异,特别适合在严苛的工作环境中使用。它的耐温范围广、阻燃性能强且易于维护。因此,强烈推荐在需要高可靠性的电子系统中使用此产品。

2078410005参数

参数
触头端接 压接
针脚数 5pin
类型 Latch Lock,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

2078410005厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2078410005数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 2078410005 2078410005数据手册

2078410005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1955 ¥ 1.7676
10+ $ 0.1702 ¥ 1.5389
100+ $ 0.1362 ¥ 1.2314
500+ $ 0.117 ¥ 1.0476
4200+ $ 0.1007 ¥ 0.9014
8400+ $ 0.0959 ¥ 0.8584
12600+ $ 0.0932 ¥ 0.8342
库存: 4533
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.76
直接购买
加入购物车
