804006E03M050

产品分类: 其他线缆
厂牌: MOLEX

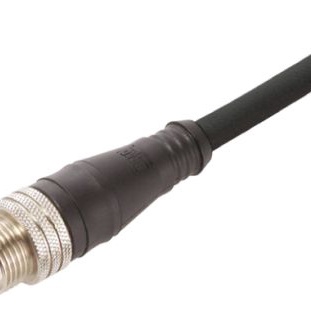

产品描述: Brad from Molex 传感器执行器电缆, M12转无终端接头
供应商型号: N-804006E03M050
供应商: 云汉优选
标准整包数: 1
MOLEX 其他线缆 804006E03M050

804006E03M050概述

    Brad Micro-Change (M12) 单端电缆组件技术手册

    1. 产品简介


    Brad Micro-Change (M12) 单端电缆组件是一种高性能的工业连接器系统,广泛应用于自动化设备、机器人技术、工厂自动化及传感器连接等领域。它通过标准化设计确保高度可靠的电气连接,适用于需要快速插拔和高可靠性的场合。

    2. 技术参数


    - 产品型号: 1200060562
    - 产品系列: 120006
    - 连接器类型: Micro-Change (M12)
    - 极数: 4 极
    - 额定电流: 最大 4.0A
    - 额定电压: 250V AC/DC
    - 防护等级 (IP): IP67
    - 工作温度范围: -30°C 至 +80°C
    - 电缆长度: 5.0米 (16.40英尺)
    - 电缆直径: 5.40毫米 (.213英寸)
    - 电缆材质: PVC
    - 电缆颜色: 黑色
    - 接头材质: 铜合金
    - 耦合方式: 螺纹
    - 镀层: 镀镍金
    - 认证: UL E152210
    - 净重: 244.270克

    3. 产品特点和优势


    Brad Micro-Change (M12) 单端电缆组件具备以下几个显著特点和优势:
    - 高可靠性: IP67 防护等级确保在各种恶劣环境下均能正常工作。
    - 快速连接: 螺纹耦合方式使连接和断开更加便捷。
    - 耐用性: 高质量的铜合金接触点及镀镍金材料延长了使用寿命。
    - 宽温范围: 能够在极端温度下保持稳定性能。
    - 标准化设计: 符合工业标准,易于安装和维护。

    4. 应用案例和使用建议


    这种电缆组件在工厂自动化设备、机器人技术、传感器连接等多个领域有着广泛应用。例如,在一个工业自动化生产线中,它可以用于连接各种传感器和控制器,确保实时的数据传输和控制信号的稳定传输。使用时应注意以下几点:
    - 环境适应性: 确保使用环境符合 IP67 的防护要求,避免水汽和灰尘侵入。
    - 正确连接: 使用螺纹耦合方式,确保牢固连接以防止松动。
    - 定期检查: 定期检查电缆和接头是否有磨损或损坏,及时更换以保证系统稳定运行。

    5. 兼容性和支持


    - 兼容性: 该产品与其他标准 M12 连接器兼容,可以方便地与其他同类设备配合使用。
    - 技术支持: 制造商提供详细的安装指南和技术支持,帮助客户顺利完成安装并获得最佳性能。

    6. 常见问题与解决方案


    - 问题 1: 连接器插拔困难。
    - 解决方案: 确保螺纹耦合到位且无异物阻碍。
    - 问题 2: 额定电流未达到。
    - 解决方案: 检查连接器是否完全插入且紧固,确认接线是否正确。
    - 问题 3: 电缆弯曲半径过小导致断裂。
    - 解决方案: 按照电缆规格书的要求确保最小弯曲半径,避免电缆过度弯折。

    7. 总结和推荐


    综上所述,Brad Micro-Change (M12) 单端电缆组件凭借其卓越的性能和广泛的应用范围,是一款值得推荐的产品。它的高可靠性、易用性和耐用性使其成为工业自动化设备的理想选择。无论是自动化生产线还是机器人技术应用,这款电缆组件都能提供可靠的连接解决方案,满足用户对高效和稳定的电力及信号传输的需求。

804006E03M050参数

参数
长*宽*高 500cm(长度)

804006E03M050厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

804006E03M050数据手册

厂牌 PDF简要描述 下载
MOLEX 其他线缆 MOLEX 804006E03M050 804006E03M050数据手册

804006E03M050封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 28.8002 ¥ 244.8017
3+ $ 27.4289 ¥ 233.1457
6+ $ 26.622 ¥ 226.287
12+ $ 26.0916 ¥ 221.7786
库存: 100
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 489.6
