214760-1223

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述:
供应商型号: N-214760-1223
供应商: 云汉优选
标准整包数: 1

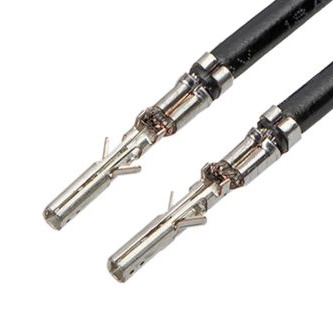

MOLEX 扁平带状线缆 214760-1223

214760-1223概述

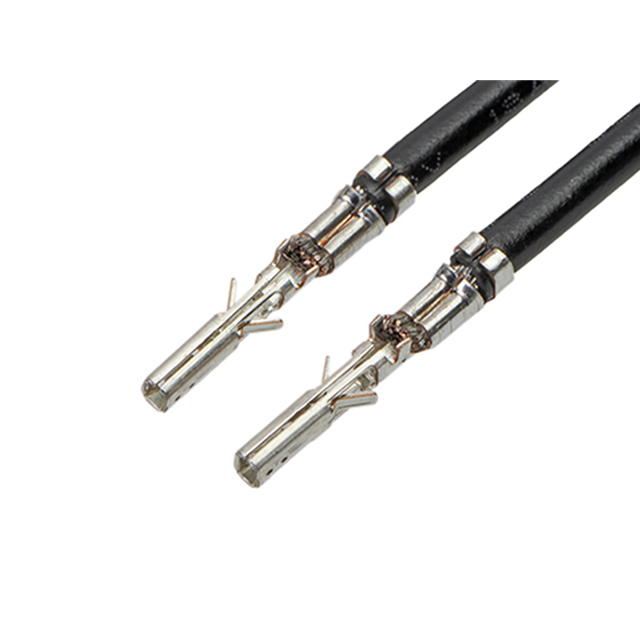

    Micro-Fit 3.0 Pre-Crimped Lead: 技术手册及应用指南

    产品简介


    Micro-Fit 3.0 预压接导线是一种用于电源连接和信号传输的电子元器件。其主要功能包括:提供可靠的电连接,适用于板对板和线对线的连接场合。典型的应用领域涵盖工业自动化、汽车电子、通讯设备、以及家用电器等领域。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 产品编号: 2147601223
    - 系列编号: 214760
    - 应用: 电源、板对板、线对线
    - 导线长度: 225.00mm
    - 导线规格: 18 AWG
    - 颜色: 黑色
    - 端子镀层: 金(Au)镀层(接触镀层)
    - 终止镀层: 锡镀层
    - 最大电流: 8.5A
    - 电路数: 1
    - 电缆类型: UL 10002
    - 绝缘直径: 最大1.85mm
    - 净重: 2.657g
    - 包装方式: 袋装
    - 环境合规性: 欧盟RoHS合规,低卤素不适用,符合IEC-62474标准

    产品特点和优势


    - 可靠性高: 微型设计确保紧凑连接,适合高密度应用。
    - 耐用性强: 金镀层保证长期稳定的电气性能。
    - 操作简便: 预压接设计减少了安装复杂度。
    - 广泛兼容: 适用于多种连接器和线缆类型。

    应用案例和使用建议


    在典型的工业环境中,Micro-Fit 3.0 预压接导线可以用于以下应用场景:
    - 电源连接: 在工厂自动化设备中连接电机和控制器。
    - 信号传输: 在传感器和控制单元之间的信号传递。
    - 模块化组装: 线对线连接简化模块间的组装过程。
    使用建议:
    - 正确选择电缆: 使用适合规格的电缆,以确保连接稳定性和电流承载能力。
    - 避免过热: 连接时需注意电缆的温度限制,防止过热导致损坏。
    - 清洁处理: 安装前务必清洁接触面,确保良好的电连接。

    兼容性和支持


    - 兼容性: Micro-Fit 3.0 预压接导线可以与其他相关Micro-Fit 3.0连接器一起使用,如Micro-Fit 3.0 双排插座(型号43025),Micro-Fit 3.0 单排插座(型号43645),Micro-Fit BMI 双排插座(型号44133)以及Micro-Fit BMI 单排插座(型号46623)。
    - 支持和维护: 供应商提供了详细的技术文档和支持服务,以确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 问题: 导线出现松动
    - 解决方法: 检查是否有足够的预压接力,必要时重新进行压接。
    2. 问题: 连接处电阻过大
    - 解决方法: 清洁接触表面并重新安装。
    3. 问题: 电流不稳定
    - 解决方法: 检查是否有足够的导线规格和电流承载能力,调整接头位置。

    总结和推荐


    Micro-Fit 3.0 预压接导线凭借其高可靠性、易安装和广泛的兼容性,在多个应用领域中表现出色。推荐在需要可靠电连接的应用场合中使用此产品,特别是在自动化和工业控制系统中。
    通过上述详细说明,相信您已经对Micro-Fit 3.0 预压接导线有了全面了解,希望这能帮助您更好地选择和使用该产品。

214760-1223参数

参数
长*宽*高 225mm(长度)
零件状态 在售
包装方式 袋装

214760-1223厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

214760-1223数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 214760-1223 214760-1223数据手册

214760-1223封装设计

查看详情并下载
Symbol
Footprint
3D Model
