2451360220

产品分类: 矩形线缆
厂牌: MOLEX

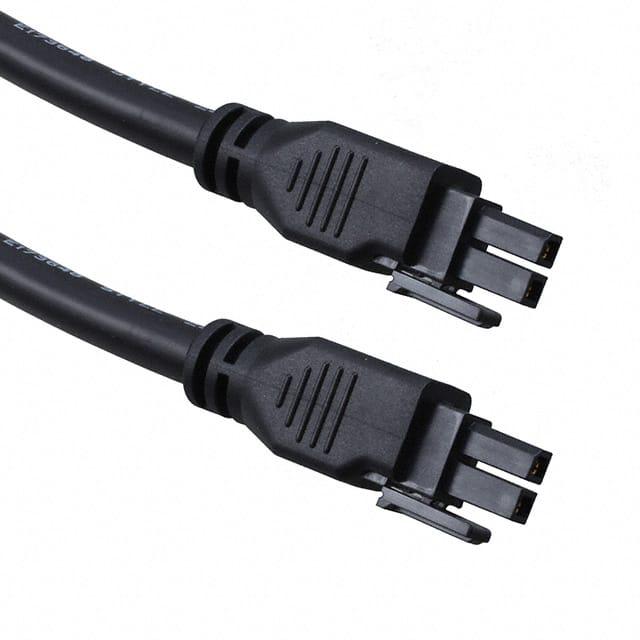

产品描述: Cable Assembly AC Power 2m Mega-Fit to Mega-Fit 2 to 2 POS F-F Crimp-Crimp 12AWG Automotive
供应商型号: MX-245136-0220
供应商: TME
标准整包数: 1
MOLEX 矩形线缆 2451360220

2451360220概述

    电子元器件技术手册:Mega-Fit 连接器系统

    产品简介


    Mega-Fit 连接器系统是一款高性能的连接解决方案,专为高电流和高电压需求设计。它主要适用于工业自动化、交通运输、能源管理和其他需要可靠电力传输的应用场景。Mega-Fit 系列通过提供稳定的连接性能和卓越的机械强度,在市场上具有显著的竞争优势。

    技术参数


    以下是 Mega-Fit 连接器系统的详细技术规格:
    - 电流等级: 18 安培(每个应用需根据具体安全机构要求进行评估)
    - 电压等级: 300V AC
    - 绝缘电阻: ≥20MΩ
    - 介电强度: 500V DC/0.01秒
    - 过模侧抗拉强度: 轴向承受 5Kgf 力一分钟无物理损坏
    - 弯曲测试: 在两个平面各 100 次循环后符合 EIA364-41 条件 I
    - 动态最小弯曲半径: 90mm
    - 静态最小弯曲半径: 45mm
    - 操作温度范围: -20°C 至 80°C(包含由电流产生的温升)
    - 材料合规性: 符合 RoHS 2011/65/EU 标准

    产品特点和优势


    Mega-Fit 连接器以其高可靠性著称,采用PE树脂作为内模和止动模,黑色PVC树脂作为外模,确保了长期使用的耐用性和稳定性。其独特的设计使得产品能够在极端条件下保持良好的电气性能,同时具备出色的机械强度和抗老化能力。此外,其紧凑的设计有助于减少安装空间,提高了整体系统的灵活性和效率。

    应用案例和使用建议


    Mega-Fit 连接器广泛应用于工业设备、电动汽车充电站以及太阳能发电系统等领域。对于工业自动化而言,可以考虑将其用于控制柜内部的电力分配;而在电动汽车充电设施中,则可以通过增加防尘防水等级进一步提升产品的适应性。建议在使用前仔细检查所有连接点是否牢固,并定期进行维护检查以保证最佳性能。

    兼容性和支持


    该系列产品与多种标准尺寸的电缆兼容,方便集成到现有系统中。Molex公司提供了详尽的技术文档和支持服务,帮助客户快速解决问题并实现顺利部署。如有任何疑问或技术支持需求,可通过官方渠道联系专业团队获取帮助。

    常见问题与解决方案


    1. 问题: 如何确认连接器是否正确安装?
    - 解答: 使用兆欧表测量绝缘电阻,确保值大于20MΩ。另外还可以利用连续性测试仪来验证电路连通性。
    2. 问题: 长时间运行后发现接触不良怎么办?
    - 解答: 检查是否有灰尘或其他异物堵塞接口,并清理干净后再重新连接。必要时更换新的连接器组件。

    总结和推荐


    总体来说,Mega-Fit 连接器凭借其优良的电气特性和机械性能,在众多行业中都表现出色。如果您正在寻找一款既能满足高强度作业又能长时间稳定工作的连接解决方案,那么Mega-Fit无疑是一个值得信赖的选择。因此,我们强烈推荐此款产品给那些希望提高系统可靠性的企业用户。

2451360220参数

参数
6.56' (2.00m)
应用等级 工业级
零件状态 在售
包装方式 盒装,袋装

2451360220厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2451360220数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 2451360220 2451360220数据手册

2451360220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 48.4875 ¥ 393.3306
5+ $ 39.9 ¥ 323.1069
10+ $ 35.46 ¥ 287.1521
25+ $ 31.032 ¥ 251.2946
库存: 2
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 393.33
