0010897540

厂牌: MOLEX
产品描述: 54pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 760nm 金 黑色 通孔安装 68.58mm(长度)*5.08mm(高度)
供应商型号: 0010897540-ND
供应商: Digi-Key
标准整包数: 1400

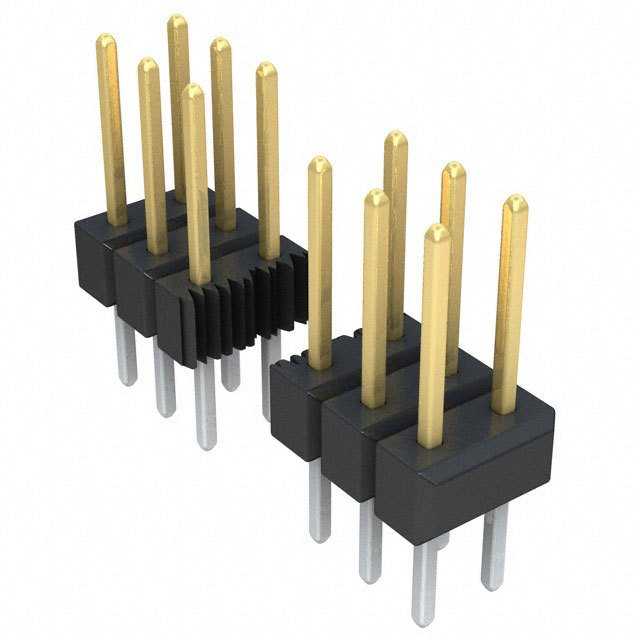

MOLEX 矩形连接器 - 针座 - 公插针 0010897540

0010897540概述

    C-Grid® 垂直插孔双排可拆卸引脚座技术手册

    1. 产品简介


    C-Grid®垂直插孔双排可拆卸引脚座是一种适用于各种电子应用的连接器。它通过提供易于调整的电路尺寸来提高灵活性。该系列包括两个子系列:系列70280和系列70287。其中,系列70280具有可拆卸的引脚选项,而系列70287在此基础上增加了锁定引脚的功能。

    2. 技术参数


    以下是该产品的技术规格和性能参数:
    | 参数名称 | 规格 |

    | 额定电压 | 250 V DC |
    | 最大额定电流 | 3.0 A DC |
    | 工作温度范围 | 金镀接触件:-40°C至+120°C
    锡镀接触件:-40°C至+105°C |
    | 环境温度范围 | -40°C至+105°C |
    | 介电耐压 | 大于600 V DC |
    | 绝缘电阻 | 大于1,000 MΩ |
    | 引脚推力(未焊接) | 3磅以上 |
    | 耐用性 | 25个循环,每次不超过10分钟 |

    3. 产品特点和优势


    C-Grid®引脚座的主要特点是其灵活的设计和可靠性。通过使用玻璃填充液晶聚合物(LCP)制成的主体,确保了产品的稳定性和长期使用寿命。此外,它的快速拆卸功能使得在场修改电路布局变得简单高效。

    4. 应用案例和使用建议


    该产品适用于需要高度灵活性和可靠性的应用场景,例如工业自动化、通讯设备以及消费电子产品。对于需要快速调整电路配置的应用,C-Grid®提供了极大的便利。建议在安装时仔细检查每个引脚的状态,确保所有接点正确且牢固连接,以充分发挥其性能。

    5. 兼容性和支持


    C-Grid®引脚座与多种标准插头兼容,并已获得Underwriters’ Laboratories(UL)和Canadian Standards Association(CSA)的认可。制造商提供详尽的技术支持文档和包装规范,帮助客户顺利部署和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针连接不牢固 | 确保插针插入到位,并重新焊接。 |
    | 接触电阻过大 | 检查引脚表面是否清洁,必要时更换引脚。 |

    7. 总结和推荐


    综上所述,C-Grid®垂直插孔双排可拆卸引脚座凭借其出色的机械特性和电气性能,成为了众多应用场合的理想选择。其易于调整的特性使其特别适合需要灵活电路设计的场合。因此,强烈推荐在相关项目中采用这一产品。

0010897540参数

参数
针脚数 54pin
间距-配接 2.54mm
排数 2
排距 2.54mm
额定电流 3A
颜色 黑色
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 760nm
长*宽*高 68.58mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装,袋装
