634430005

产品分类: 线缆工具
厂牌: MOLEX

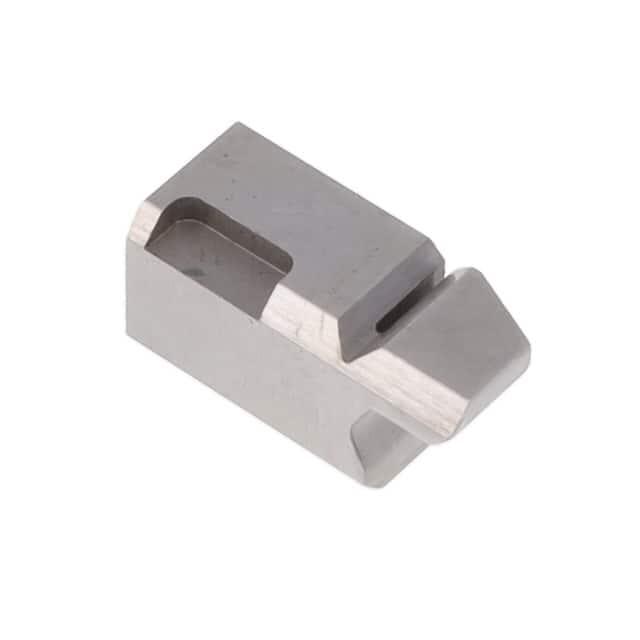

产品描述: Tools and Accessories, Cut-Off Plunger
供应商型号: Q-634430005
供应商: 期货订购
标准整包数: 6
MOLEX 线缆工具 634430005

634430005概述

    # Fine Adjust Applicator for Poseidon II Terminals

    产品简介


    Fine Adjust Applicator 是一款专为Poseidon II接线端子设计的直接适配器,适用于自动化电线处理机。它主要用于压接导体和绝缘材料,确保在连接线材时达到良好的电接触和机械稳定性。Fine Adjust Applicator广泛应用于电子制造、汽车工业和家用电器等领域。

    技术参数


    以下是Fine Adjust Applicator的关键技术参数:
    | 参数类别 | 描述 |

    | 导体刷 | 需要特别注意以达到导体刷规范。 |
    | 剥皮长度 | 1.90-2.05mm(0.075-0.081英寸) |
    | 切割距离 | 导体:0.10-0.60mm(0.004-0.024英寸),绝缘:0.13mm(0.005英寸) |
    | 翻转弯曲角度 | 最大3度 |
    | 拳击宽度 | 导体:1.90mm(0.075英寸),绝缘:2.20mm(0.087英寸) |
    | 压缩高度 | 导体:1.15-1.25mm(0.045-0.049英寸),绝缘:2.20mm(0.087英寸) |
    | 拉力测试 | 16AWG:133.5N(30.0磅),18AWG:89.0N(20.0磅) |
    | 安装高度 | 135.80mm(5.346英寸) |

    产品特点和优势


    1. 快速更换工具:通过简单的按钮操作即可快速更换冲模。
    2. 灵活调整:允许用户根据需求精细调整导体和绝缘材料的压接高度。
    3. 易于设置:无需移除适配器即可完成校准,从而缩短了设置时间。
    4. 适应性强:直接适应大多数自动电线处理机器,且设计符合行业标准。

    应用案例和使用建议


    Fine Adjust Applicator主要应用于自动化电线处理过程,例如在电子设备组装中用于压接电线终端。为了确保最佳效果,在安装过程中需要注意以下几点:
    - 精确设置:严格按照说明进行设置,特别是在调整导体刷时需格外小心。
    - 保持清洁:定期清理工作区域,避免杂质影响压接质量。
    - 使用安全眼镜:在整个操作过程中佩戴防护眼镜。

    兼容性和支持


    Fine Adjust Applicator适用于特定的电线尺寸(如16 AWG和18 AWG),并与Poseidon II接线端子系列兼容。制造商提供了详细的技术支持和维护指南,确保用户能够正确使用和保养设备。

    常见问题与解决方案


    1. 剥皮长度不准确
    - 解决方案:调整导体刷的位置,确保其与电线末端对齐。

    2. 压接不完整
    - 解决方案:检查压接工具的定位是否正确,必要时重新校准。

    3. 电线滑动
    - 解决方案:确保电线止挡位置正确,以防止电线滑动。

    总结和推荐


    Fine Adjust Applicator是一款高效、易用且适应性强的电线压接工具,特别适合需要高精度和稳定性的应用场合。其强大的兼容性和广泛的适用范围使其在市场上具有较高的竞争力。推荐在需要高精度电线压接的应用中使用Fine Adjust Applicator。

634430005参数

参数
零件状态 在售
包装方式 散装
