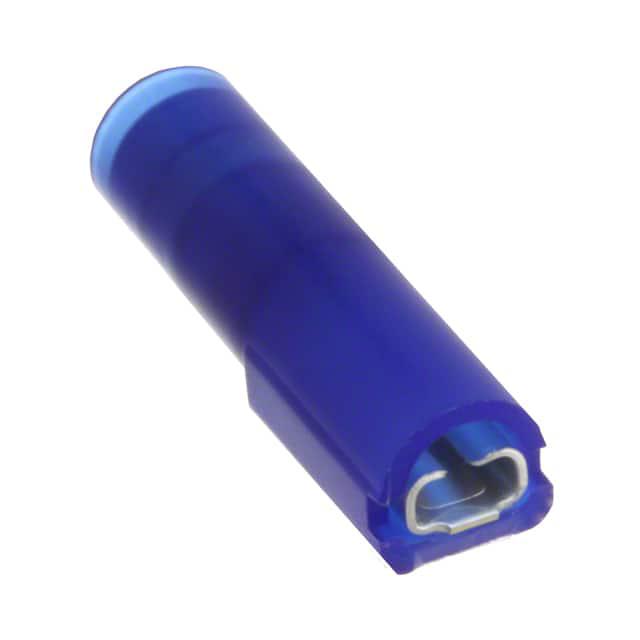

0190020037

厂牌: MOLEX
产品描述: Molex 插簧端子 绝缘扁形端子, Avikrimp 19002系列, 母座, 2.79 x 0.81mm接片, 最大线规2mm²
供应商型号: TS-0190020037
供应商: 海外现货
标准整包数: 1
MOLEX 端子 - 快速连接/快速断开端子 0190020037

0190020037概述

    # Avikrimp Quick Disconnects:高效连接解决方案

    1. 产品简介


    Avikrimp Quick Disconnects 是一种用于快速插拔连接的电子元器件,适用于22 AWG到10 AWG的电线。这些断开连接器提供完全或部分绝缘,并且具有多种型号以适应不同的应用需求。它们广泛应用于电力系统、通信设备、工业自动化等多个领域。

    2. 技术参数


    尺寸和材料
    - 尺寸:具体尺寸请参阅销售图纸。
    - 材料:
    - 基材:黄铜C26000,厚度各异。
    - 镀层:系列19002、19006、19012、19019采用亮锡镀层;系列19001、19025、19026采用锌铬镀层。
    - 绝缘材料:尼龙94V2或94V0,各种颜色。
    额定值
    - 电压:所有型号额定电压为300VAC,系列19006和19025的额定电压为600VAC。
    - 电流:根据电线截面积,不同AWG对应的最大电流如下:
    - 22 AWG:3A
    - 20 AWG:4A
    - 18 AWG:7A
    - 16 AWG:10A
    - 14 AWG:15A
    - 12 AWG:20A
    - 10 AWG:24A
    - 最大工作温度:105°C(221°F)
    绝缘测试
    - 绝缘强度:样品须经受2200V(300V额定值)或3400V(600V额定值),持续1分钟,不得出现绝缘击穿。
    - 热循环测试:样品在电流连续循环下,必须符合温度变化限制(第24个周期不超过15°C,第500个周期不超过85°C)。
    机械要求
    - 拉脱力:在轴向方向上施加力,各型号在不同AWG下的最小拉脱力如下:
    - 22 AWG:8磅
    - 20 AWG:13磅
    - 18 AWG:20磅
    - 16 AWG:30磅
    - 14 AWG:50磅
    - 12 AWG:70磅
    - 10 AWG:80磅

    3. 产品特点和优势


    - 全绝缘和半绝缘设计:提供多种型号,适应不同应用需求。
    - 高可靠性和耐久性:通过UL和CSA认证,符合RoHS标准。
    - 广泛的电流和电压范围:能够满足不同场合下的电力需求。
    - 优异的环境适应性:能够在恶劣环境中保持稳定运行。

    4. 应用案例和使用建议


    应用场景
    - 电力系统:用于电缆连接,确保安全可靠的电力传输。
    - 通信设备:作为通信设备内部连接,提高系统的稳定性和可靠性。
    - 工业自动化:在自动化生产线中进行电线快速连接,减少安装时间和成本。
    使用建议
    - 环境选择:避免高温、高湿和腐蚀性环境,以延长使用寿命。
    - 定期检查:定期对连接器进行检查,确保连接牢固,无磨损和损坏。

    5. 兼容性和支持


    - 兼容性:适用于各种工业标准和型号。
    - 技术支持:厂商提供详细的用户手册和技术支持服务。

    6. 常见问题与解决方案


    常见问题及解决方案
    - 问题1:连接器插拔困难
    - 解决方案:检查接触面是否有污物或损伤,适当清理或更换。
    - 问题2:连接松动
    - 解决方案:检查安装是否到位,必要时重新安装并施加适当的拉脱力。
    - 问题3:绝缘损坏
    - 解决方案:检查是否有过热或物理损坏,必要时更换连接器。

    7. 总结和推荐


    Avikrimp Quick Disconnects 是一款高效可靠的电子元器件,适合于多种应用场景。其优良的电气和机械性能,以及广泛的适用范围使其在市场上具备很高的竞争力。我们强烈推荐在电力系统、通信设备和工业自动化领域使用该产品。

0190020037参数

参数
长*宽*高 20.3mm(长度)*5.8mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

0190020037厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0190020037数据手册

厂牌 PDF简要描述 下载
MOLEX 端子 - 快速连接/快速断开端子 MOLEX 0190020037 0190020037数据手册

0190020037封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 0.3074 ¥ 2.6132
库存: 9106
起订量: 766 增量: 20
交货地:
最小起订量为:20
合计: ¥ 52.26
