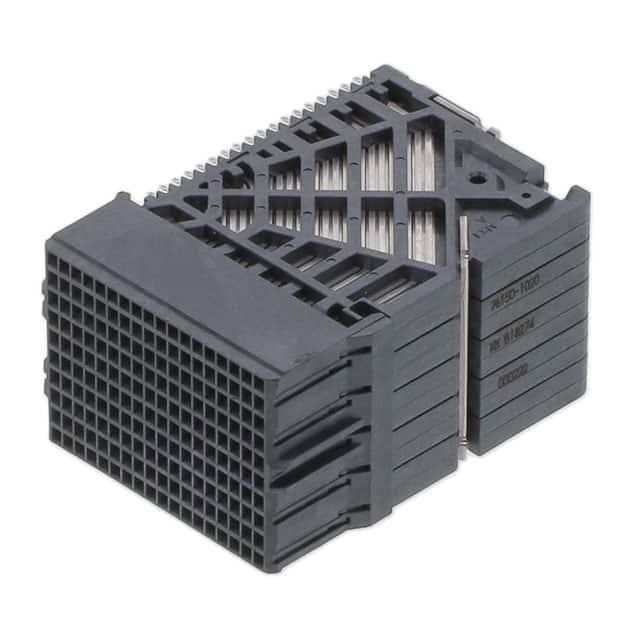

761501020

产品分类: 背板连接器 - 专用
厂牌: MOLEX
产品描述: Conn Daughter Card HDR 180 POS 1.9mm Press Fit RA Thru-Hole Impact™ Tray
供应商型号: Q-761501020
供应商: 期货订购
标准整包数: 336
MOLEX 背板连接器 - 专用 761501020

761501020概述

    电子元器件产品技术手册

    产品简介


    本文档介绍的是Molex公司生产的6对信号模块(Impact 100 Ohm DC),用于高可靠性的信号传输。这类信号模块广泛应用于通信、工业控制、数据中心等领域,其设计目标是实现高速度和高可靠性传输,适用于背板和夹层卡(daughter card)之间的连接。每个信号模块包含6对差分对(differential pair),可以支持多种应用需求。

    技术参数


    - 材料:外壳采用液晶聚合物(Liquid Crystal Polymer, LCP)制成,填充玻璃纤维,具有UL94V-0阻燃等级;触点部分由高性能铜合金制成。
    - 接触面处理:接触区域镀金,最小厚度为30微英寸(µin),PCB尾部镀锡,整体表面镀镍。
    - 引脚配置:每个信号模块含有2列引脚,且各信号对(信号孔)均匀分布。
    - 兼容性:模块符合C类要求,参照标准PS-45499-002进行制造。具体型号如76150-010、76150-014等,根据不同的柱数选择适合的产品。
    - 电气特性:模块的工作阻抗为100欧姆直流,保证了良好的信号完整性。
    - 工作环境:模块可在多种环境下稳定运行,符合行业标准的要求。
    - 其他特性:具体尺寸和间距详见图表部分。最小PCB厚度为1.00毫米以确保插拔操作正常进行。

    产品特点和优势


    - 高可靠性:选用优质材料及先进工艺,保证长期使用的稳定性和可靠性。
    - 高传输速率:适用于高频信号传输,确保数据完整性。
    - 易安装性:设计时充分考虑用户的安装便捷性,减少了组装过程中的复杂性。
    - 通用性强:适用于多种设备,包括但不限于通信、工业自动化和计算机系统等。
    - 环境适应性:具有较好的环境适应能力,在不同温度和湿度条件下均能保持良好的性能。

    应用案例和使用建议


    - 通信设备:此类模块可以作为通信设备内部组件之间的互连部件,例如服务器主板与背板间的连接。
    - 工业控制系统:可用于工业自动化设备中,提供高可靠的信号传输路径。
    - 数据中心:适用于大型数据中心内部设备间的数据传输,支持高速率、低延迟的通信需求。

    使用建议:
    - 在使用过程中应注意保持适当的清洁度,避免灰尘进入导致信号干扰。
    - 确保正确安装和紧固所有连接器,防止松动造成的信号失真。
    - 按照MOLEX提供的PCB布局指南进行设计,以优化信号完整性和电磁兼容性。

    兼容性和支持


    - 该模块与其他兼容的背板和夹层卡产品可实现无缝对接,适用于广泛的设备体系。
    - 提供全面的技术支持服务,包括产品咨询、安装指导及故障排除等。

    常见问题与解决方案


    - Q1:如何清洁该模块?
    - A1:可以使用柔软的布料轻轻擦拭,避免使用腐蚀性溶剂。
    - Q2:连接器未能正确插入,应该如何处理?
    - A2:检查引脚是否对齐,确保正确插入后无偏移现象。
    - Q3:如何保证长期使用中的稳定性?
    - A3:定期检查并清洁,保持适当的温湿度条件,按照规范操作。

    总结和推荐


    总的来说,这款Molex公司的Impact 100 Ohm DC 6对信号模块凭借其优良的设计、出色的性能和广泛的应用范围,在市场上具有很强的竞争力。对于需要高效、可靠信号传输的应用场合,此产品无疑是理想的选择。强烈推荐给那些追求高质量通信设备或工业控制系统的用户。

761501020参数

参数
长*宽*高 26.924mm(宽度)*37.3mm(高度)
安装方式 板安装,边缘安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘
