1042679617

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 96pin 1.5mm FFC 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: 1042679617
供应商: 国内现货
标准整包数: 1
MOLEX FFC/FPC连接器 1042679617

1042679617概述


    产品简介

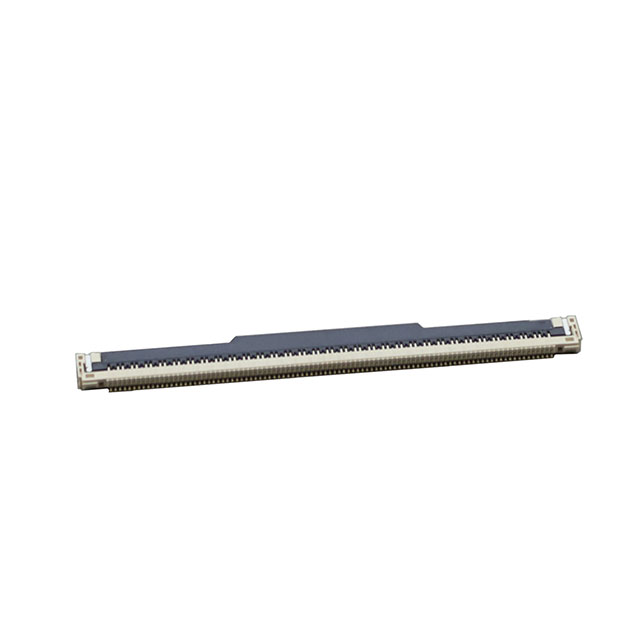

    0.50mm Pitch Easy-On FFC/FPC Wide Slim Connector, Right-Angle, ZIF, Surface Mount
    这种0.50毫米间距的Easy-On柔性扁平电缆(FFC)/柔性印刷电路(FPC)连接器,专为小型化和高性能应用设计。它采用直角布局,零插入力(ZIF)技术,并具备表面贴装特性,使得它适用于需要高密度连接和紧凑尺寸的场合。该连接器具有双底部触点风格,总高度为1.50毫米,并提供96个电路。该连接器广泛应用于消费电子、通信设备、便携式医疗设备等领域。

    技术参数


    | 参数 | 规格 |

    | 产品编号 | 1042679617 |
    | 系列号 | 104267 |
    | 电流 - 最大值 | 0.5A |
    | 电压 - 最大值 | 50V |
    | 电路数 | 96 |
    | 配合高度 | 1.50mm |
    | 接触材料 | 磷青铜 |
    | 配合镀层 | 金 - 配合:0.102μm |
    | 终端镀层 | 金 - 终端:0.051μm |
    | 温度范围 - 工作 | -20°C至+105°C |
    | 塑料材料 | 液晶聚合物 |
    | 包装方式 | 盘装带状 |
    | 极化 | 是 |
    | 弯曲次数 | 最多20次 |

    产品特点和优势


    1. 紧凑设计:凭借其0.50毫米的间距和直角设计,这款连接器能够在有限的空间内提供更多的电路通道。
    2. 零插入力技术:通过采用ZIF技术,无需额外的插拔力,确保接触可靠且便于更换。
    3. 高可靠性:磷青铜和金镀层的使用保证了长期可靠的电接触性能。
    4. 广泛的温度适应性:工作温度范围广,能够适应多种严苛的环境条件。

    应用案例和使用建议


    应用案例
    该连接器在智能手机和平板电脑等移动设备中广泛应用,用于屏幕和主板之间的信号传输。此外,在便携式医疗设备中也常被用作传感器与控制板间的连接接口。
    使用建议
    - 在安装过程中要确保连接器和FFC/FPC的清洁,避免灰尘和杂质影响接触效果。
    - 定期检查连接部位,确保没有因热胀冷缩导致的松动。
    - 当连接器需要弯曲时,应遵循制造商规定的最小弯曲半径,以防止损坏内部导体。

    兼容性和支持


    该连接器与常见的FFC/FPC线缆兼容,支持主流的连接器标准。厂商提供全面的技术支持,包括详细的安装指南和在线技术支持,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接器和FFC/FPC是否有灰尘和杂质,重新清洁并重新安装。 |
    | 信号质量差 | 确保连接器正确插入并固定,必要时重新校准接触压力。 |
    | 接触不良 | 检查接触面是否损伤,如有损伤则需更换连接器。 |

    总结和推荐


    综上所述,这款0.50毫米间距的Easy-On FFC/FPC连接器在设计、性能和可靠性方面表现出色。其独特的设计和广泛的适用性使其成为众多领域的理想选择。强烈推荐在需要高密度、高可靠性连接的应用中使用此连接器。

1042679617参数

参数
端接 焊盘
间距 500μm
针脚数 96pin
额定电流 -
扁平柔性类型 FFC
外壳颜色 -
触头镀层
连接器/触头类型 底部
板上高度 1.5mm
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 散装

1042679617厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1042679617数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 1042679617 1042679617数据手册

1042679617封装设计

查看详情并下载
Symbol
Footprint
3D Model
