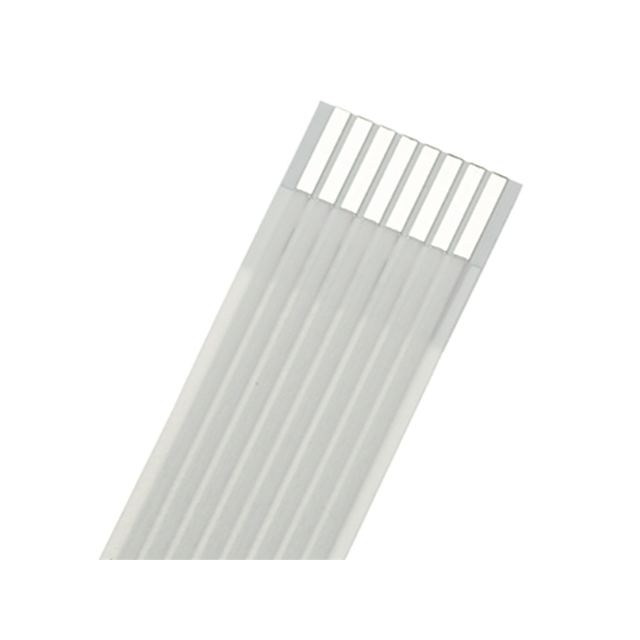

152670809

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 11Conductors 0.305m 1.2A
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 152670809

152670809概述

    1.00 mm PITCH FLAT FLEX CABLE (FFC) 技术手册

    产品简介


    1.00 mm PITCH FLAT FLEX CABLE (FFC) 是一款专为高可靠性应用设计的柔性扁平电缆。该电缆采用锡(Sn)镀层铜导体,能在高达105°C的温度下稳定工作。该电缆广泛应用于消费电子、汽车工业、通信设备等领域,特别适合需要高灵活性和耐高温特性的应用场景。

    技术参数


    | 参数 | 规格 |

    | 长度 | 20至3999 mm ± 5.00 mm |
    | 导体数量 | 参照销售图纸 |
    | 导体间距(Pitch) | 1.00 ± 0.08 mm |
    | 跨距(Span) | 1.00 (N-I) ± 0.15 mm |
    | 宽度(Width) | 1.00 (N+I) ± 0.10 mm |
    | 导体宽度(Conductor Width) | 0.7 ± 0.03 mm |
    | 边缘区宽度(Margin Width) | 1.0 ± 0.20 mm |
    | 端子厚度(End Thickness) | 0.30 ± 0.05 mm |
    | 绝缘区厚度(Insulated Area Thickness) | 0.27 ± 0.05 mm |
    | 绝缘长度(Insulated Length) | 20至60 mm ± 2.00 mm,依此类推 |
    | 加强长度(Reinforcement Length) | 8.00 ± 2.00 mm |
    | 最大端面平整度(Max. End Squareness) | 0.40 mm |
    | 电气特性 | 规格 |

    | 导体电阻 | 最大300 欧姆/km |
    | 绝缘电阻(相间) | 最小10 兆欧·米 |
    | 介电测试 | 无破坏性放电 |
    | 连通性测试 | 通过3.0 V DC 测试 |
    | 电压等级 | 最大60 V AC |
    | 电流等级 | 所有导体在23°C下最大负载电流为1.25 A,最高30°C温升 |
    | 特性阻抗(Cond/Cond) | 平衡方法,在1 MHz时为120 欧姆 |
    | 电容(Cond/Cond) | 平衡方法,在1 KHz时为50 pF/m |

    产品特点和优势


    1. 高柔性:电缆在-40°C到+105°C的宽温度范围内具有出色的柔韧性。
    2. 高寿命:经过50,000次折叠测试,保证长期稳定使用。
    3. 耐高温:可在高达105°C的环境中稳定工作。
    4. 安全认证:符合UL 758 VW-1标准,具备良好的阻燃性能。
    5. 罗氏认证:RoHS合规,绿色环保。

    应用案例和使用建议


    - 消费电子产品:如智能手机和平板电脑,用于内部连接,确保稳定的信号传输。
    - 汽车工业:用于发动机舱内的信号传输,需承受高振动和温度变化。
    - 通信设备:如服务器和路由器内部布线,确保高效的数据传输。
    使用建议:
    1. 在安装过程中注意保持电缆的平整,避免过度弯曲。
    2. 避免长时间暴露在超过105°C的环境中。
    3. 对于极端环境下的应用,考虑加强绝缘处理。

    兼容性和支持


    该电缆可以与各种电子设备和配件兼容。制造商提供技术支持,包括详细的安装指南和技术文档,以帮助用户更好地利用产品特性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆弯曲后出现断裂 | 确保弯曲半径大于10 mm |
    | 信号传输不稳定 | 检查接触点是否干净,确认无氧化 |
    | 温度超出范围导致损坏 | 将使用环境控制在-40°C到+105°C之间 |

    总结和推荐


    1.00 mm PITCH FLAT FLEX CABLE (FFC) 以其卓越的柔韧性、高温度耐受性和长寿命成为市场上极具竞争力的产品。它适用于多种高要求的应用场合,特别是在需要灵活连接和高温环境的应用中。强烈推荐用于需要高可靠性和稳定性的设备中。

152670809参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 散装
