2153461121

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 压接线, SQUBA 3.6系列, 16AWG, 75mm线规, 额定电流14 A
供应商型号: 900-2153461121-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 扁平带状线缆 2153461121

2153461121概述


    产品简介

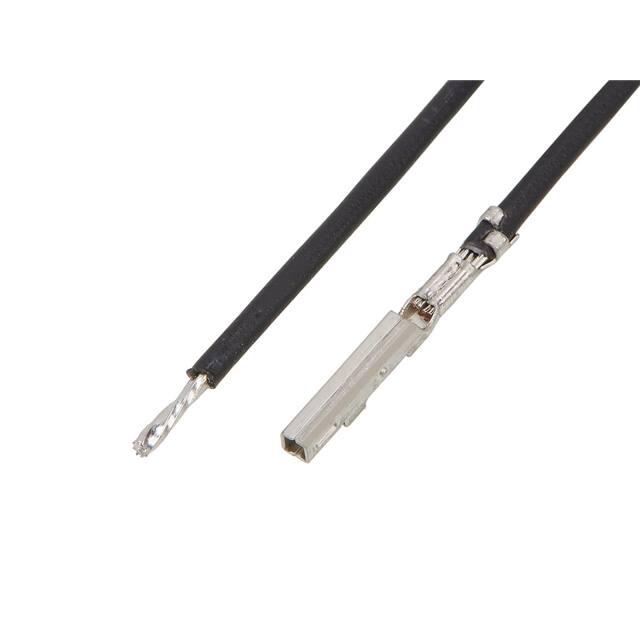

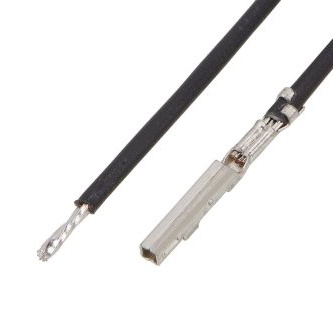

    本产品为预压接引线(Pre-Crimped Lead),型号为2153461121,是Molex公司生产的一款高性能电源和信号电缆组件。该产品主要用于连接3.6毫米间距的Square电线到延长线,采用锡镀层,导体截面积为16 AWG,总长度为75.00毫米,颜色为黑色。该产品适用于各种电力和信号传输场合,具有优良的电气特性和物理特性。

    技术参数


    以下是产品的关键技术和电气特性参数:
    - 电流容量:最大电流14.0安培(A)
    - 电压等级:最高600伏特(V)
    - 电缆长度:75.00毫米(mm)
    - 电路数:1个
    - 接口间距:3.60毫米(mm)
    - 镀层厚度:2.540微米(μm)镀锡
    - 绝缘直径:1.90毫米至2.40毫米(mm)
    - 单端连接:是
    - 终端接口样式:压接或压缩
    该产品符合欧盟RoHS指令和其他国际环保标准,如IEC-62474,确保其在多种环境下的安全性和可靠性。

    产品特点和优势


    1. 高电流容量:能够承载高达14.0安培的电流,适合于大功率应用。
    2. 高电压等级:600伏特的高电压等级,确保在高压环境下的稳定工作。
    3. 优良的耐腐蚀性:采用锡镀层,增强了接触部分的抗腐蚀能力,延长使用寿命。
    4. 适用性强:设计简单且可靠,适用于多种电力和信号传输场合。
    5. 环保材料:使用低卤素材料,符合多项环保标准,如IEC-62474。
    这些特点使该产品在市场上具有很强的竞争优势,特别适用于需要高可靠性和长寿命的应用场景。

    应用案例和使用建议


    应用案例
    该预压接引线广泛应用于工业自动化、电信设备、汽车电子和家用电器等领域。例如,在汽车电子中,可以用于连接车载设备到电池系统,保证稳定的电力供应。
    使用建议
    - 在安装过程中,确保电缆的绝缘直径与引线相匹配,以避免短路或损坏。
    - 进行压接操作时,应使用合适的工具,以确保接触良好,提高电气连接的稳定性。
    - 定期检查电缆和引线的连接情况,确保其长期可靠的运行状态。

    兼容性和支持


    该产品可与其他标准的Square电线兼容,适用于多种标准的连接器接口。制造商提供了详细的技术文档和支持服务,包括详细的安装指南和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:安装后接触不良
    - 解决方案:检查电缆的绝缘直径是否正确,确保压接操作正确无误。如有必要,重新进行压接操作。
    2. 问题:接触部分出现氧化
    - 解决方案:检查引线表面是否有污染或损伤,定期清洁接触部分,确保良好的电气连接。
    3. 问题:长时间使用后电流容量下降
    - 解决方案:定期检查电缆和引线的状态,如有磨损或损伤应及时更换新的部件。

    总结和推荐


    综上所述,这款Molex的2153461121预压接引线是一款非常可靠和耐用的产品,具备高电流承载能力和优良的电气特性,适用于多种电力和信号传输应用。其环保设计和优质材料使其成为市场上极具竞争力的产品之一。强烈推荐给需要高可靠性和长寿命连接解决方案的应用场景。
    如果您有任何疑问或需要更多技术支持,建议联系Molex公司的官方支持团队。

2153461121参数

参数
长*宽*高 75mm(长度)
零件状态 在售
包装方式 袋装

2153461121厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2153461121数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 2153461121 2153461121数据手册

2153461121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.081 ¥ 9.1345
10+ $ 0.92 ¥ 7.774
25+ $ 0.8104 ¥ 6.8482
50+ $ 0.7716 ¥ 6.5196
100+ $ 0.7074 ¥ 5.9201
300+ $ 0.6545 ¥ 5.4777
500+ $ 0.6314 ¥ 5.2837
1000+ $ 0.6012 ¥ 5.0314
2500+ $ 0.5636 ¥ 4.7164
库存: 200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.13
