首页  >  产品百科  >  0761601016

0761601016

产品分类: 背板连接器 - 专用
厂牌: MOLEX
产品描述: Conn Daughter Card RCP 192 POS 1.9mm Press Fit RA Thru-Hole Impact™ Tray
供应商型号: FA-0761601016
供应商: Avnet
标准整包数: 144

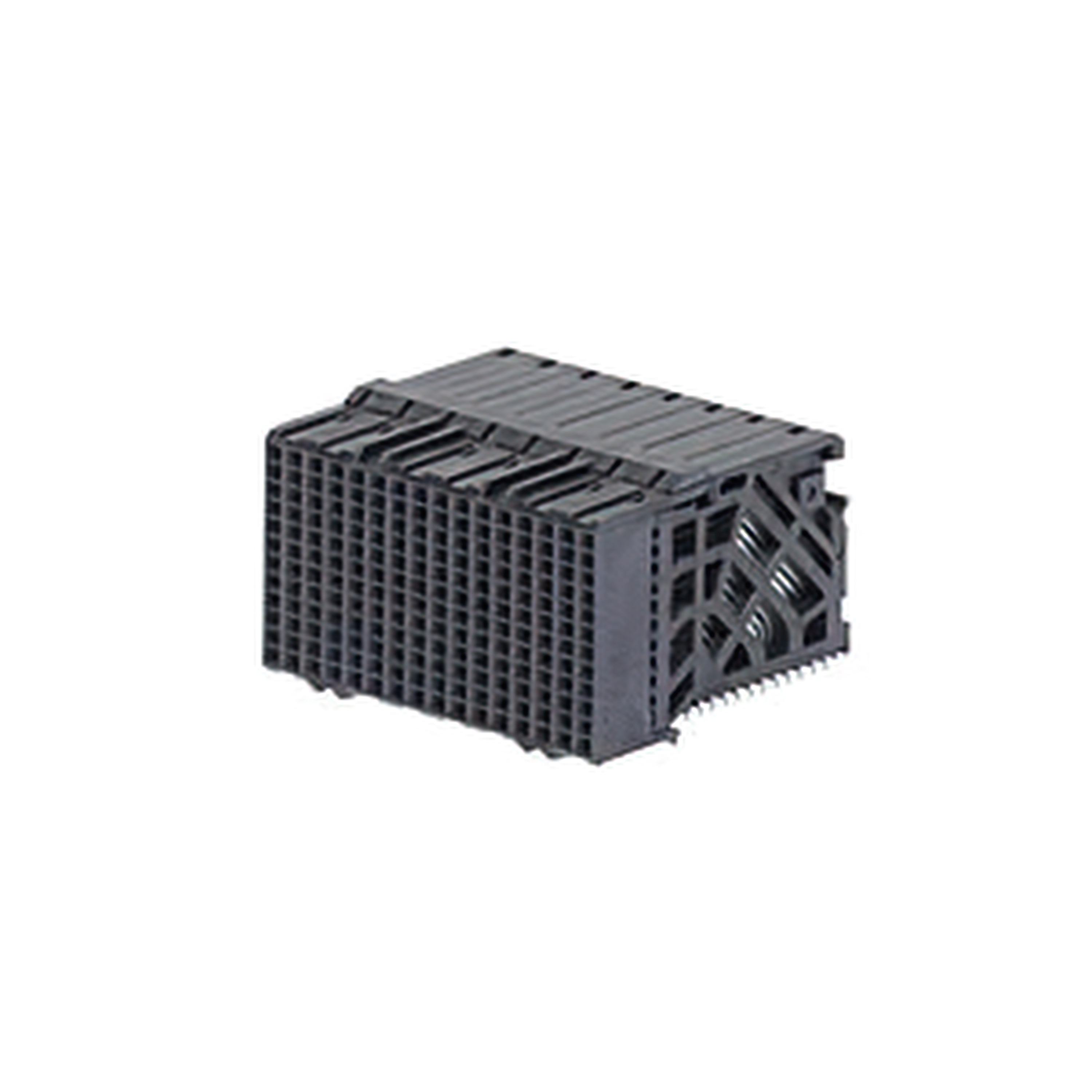

MOLEX 背板连接器 - 专用 0761601016

0761601016概述

    高性能信号模块技术手册

    1. 产品简介


    该产品是一款4对信号模块,采用无导向设计,适用于高密度连接需求的应用场景。产品核心特性包括:
    - 每个信号模块包含2列终端(pins),支持高速数据传输。
    - 主要材料为液晶聚合物(LCP),具备UL94V-0阻燃等级。
    - 专为背板到子卡的互连设计,广泛应用于通信、数据中心、工业控制等领域。

    2. 技术参数


    以下是该产品的关键技术参数:
    - 接触区域金镀层厚度:≥30微英寸
    - 插拔寿命:超过500次
    - 阻抗控制:100欧姆(直流)
    - 工作温度范围:-40°C至+85°C
    - 接口规格:
    - 柱数:6、8、10、16、20、26、36、38列可选
    - 孔径:
    - 0.46 mm(标准厚度)
    - 0.39 mm(薄型厚度)
    - 尺寸范围:11.36 mm x 19.0 mm 至 30.4 mm x 28.5 mm

    3. 产品特点和优势


    此信号模块的核心优势在于其高性能与可靠性:
    - 材料创新:使用液态结晶聚合物,具有优异的机械强度和热稳定性。
    - 高频特性:100欧姆的阻抗控制确保信号完整性,在高速数据传输中表现卓越。
    - 灵活适配:支持多种配置(不同柱数和孔径),以满足不同尺寸和性能需求。
    - 兼容性强:可与MOLEX配套的头端插头及插座实现完美匹配,提升系统集成度。

    4. 应用案例和使用建议


    该模块适合以下应用场景:
    - 数据中心服务器之间的高速互联
    - 通信设备如交换机、路由器的核心组件
    - 工业自动化控制系统的主控单元
    使用建议:
    - 在安装过程中需确保PCB最小厚度不低于1.00 mm,以保证插针的机械强度和功能性。
    - 建议采用抗噪设计,结合MOLEX提供的推荐抗垫与布线指南进行布局优化。

    5. 兼容性和支持


    此产品完全兼容MOLEX的其他信号模块及连接器系列,支持定制化生产。同时,MOLEX提供全面的技术支持和售后服务,帮助客户快速解决问题并优化产品性能。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔过程中接触不良 | 确保终端表面无氧化物,重新焊接金层 |
    | 信号传输质量下降 | 检查PCB布局,调整抗垫大小及形状 |
    | 模块无法完全插入背板 | 核实母板孔径与插针公差是否一致 |

    7. 总结和推荐


    综上所述,MOLEX的4对信号模块以其卓越的性能、可靠的设计和高度的灵活性,成为高速互联领域的理想选择。特别是在需要高阻抗控制和耐久性的场合,其价值尤为突出。我们强烈推荐此模块用于高密度、高性能的系统设计中。
    如果您正在寻找一款兼具性能和经济性的解决方案,MOLEX的这款信号模块无疑是一个明智之选。

0761601016参数

参数
长*宽*高 30.4mm(长度)*28.2mm(高度)
安装方式 板安装,边缘安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

0761601016厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0761601016数据手册

厂牌 PDF简要描述 下载
MOLEX 背板连接器 - 专用 MOLEX 0761601016 0761601016数据手册

0761601016封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
144+ $ 21.3055 ¥ 175.9831
288+ $ 21.1968 ¥ 175.0854
576+ $ 21.0881 ¥ 174.1877
864+ $ 20.9794 ¥ 173.29
1152+ $ 20.8706 ¥ 172.3914
库存: 0
起订量: 144 增量: 0
交货地:
最小起订量为:144
合计: ¥ 0
