878323220

厂牌: MOLEX

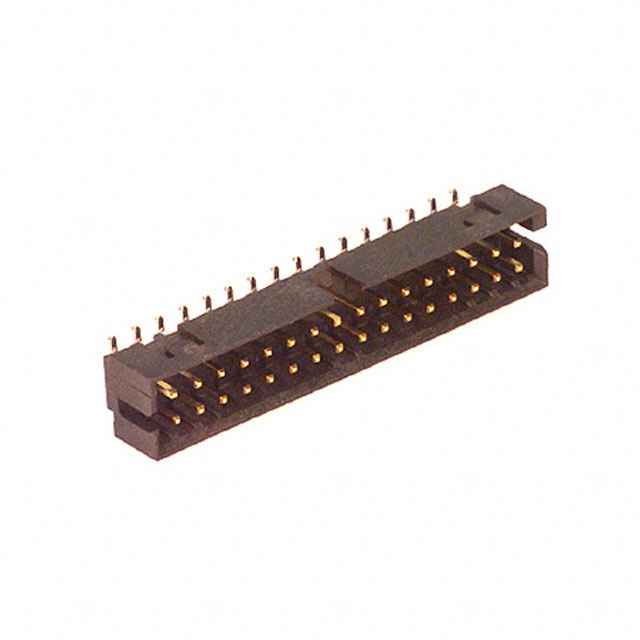

产品描述: Molex 2.0mm间距32p双排排针 线对板连接器, Milli-Grid系列, 直角, 表面
供应商型号: Q-878323220
供应商: 期货订购
标准整包数: 3000
MOLEX 矩形连接器 - 针座 - 公插针 878323220

878323220概述

    Milli-Grid 2mm Dual Row Shrouded Headers

    1. 产品简介


    Milli-Grid 2mm Dual Row Shrouded Headers 是一款专为高可靠性连接需求设计的电子元器件,适用于各种工业和消费电子产品中。该系列包括垂直插头(MGrid Headers (Vertical) 87831 Series)、表面贴装技术(SMT)插头(MGrid Headers (SMT) 87832 Series)和直角(R/A)插头(MGrid Headers (R/A) 87833 Series)。它们可以与 Molex 的一系列 Milli-Grid 2mm Grid Wire to Board Connectors 和 2mm Milli-Grid Dual Row IDT 系列产品兼容。

    2. 技术参数


    - 电压: 最大 125V
    - 电流: 最大 2.00 安培
    - 工作温度范围: -55°C 至 +105°C
    - 非工作温度范围: -55°C 至 +105°C
    - 绝缘电阻: ≥ 1000 兆欧姆(按 MIL-STD-1344A 方法 3003.1 测试)
    - 耐压强度: 1000 Vrms (相邻终端间施加 1 分钟)
    - 针/端子保持力: ≥ 850 克(未焊接前)
    - 焊锡性: 锡温 260±5°C,浸锡时间 5±0.5 秒
    - 热冲击抵抗: 通过无损外观检查
    - 红外回流焊接(SMT): 按特定再流曲线通过 3 次循环测试,无损坏
    - 湿气吸收处理: 预防措施及补救措施详见说明

    3. 产品特点和优势


    Milli-Grid 2mm Dual Row Shrouded Headers 具有以下特点:
    - 高可靠连接: 可靠的绝缘和机械性能保证连接稳定性。
    - 广泛的工作温度范围: 能够适应极端温度条件。
    - 优异的抗湿能力: 可以抵御高温回流焊接过程中的湿度影响。
    - 高保持力: 端子在连接器内的固定力强,确保连接稳定。
    - 多种安装方式: 支持垂直插头、SMT 和 R/A 插头,满足不同应用场景的需求。

    4. 应用案例和使用建议


    Milli-Grid 2mm Dual Row Shrouded Headers 主要应用于工业控制、通信设备、消费电子和汽车电子等领域。例如,在通信设备中,这些连接器可用于电路板之间的信号传输,而在工业控制中则用于控制系统的连接点。使用建议如下:
    - 在高温回流焊接时,注意存储条件,避免长时间暴露在潮湿环境中。
    - 在进行 SMT 加工时,遵循特定的再流曲线以确保焊接质量。

    5. 兼容性和支持


    Milli-Grid 2mm Dual Row Shrouded Headers 可与 Molex 的 Milli-Grid 2mm Grid Wire to Board Connectors 和 2mm Milli-Grid Dual Row IDT 系列产品完美匹配。厂商提供详尽的技术支持和售后服务,包括技术文档下载、在线支持和技术培训等服务。

    6. 常见问题与解决方案


    - Q: 如何减少湿气吸收?
    A: 在使用前将连接器存放在密封的防潮袋内,并且在焊接前严格按照存储条件处理。

    - Q: 连接器出现外观损伤怎么办?
    A: 请检查并重新按照正确的焊接工艺进行焊接。

    7. 总结和推荐


    Milli-Grid 2mm Dual Row Shrouded Headers 在高可靠性连接方面表现出色,能够满足苛刻的工业环境需求。它在多个领域的广泛应用证明了其可靠性和市场竞争力。强烈推荐在需要高度可靠连接的应用场景中使用此产品。

878323220参数

参数
排数 2
触头镀层 - 配接
额定电流 2A
防护等级 -
针脚数 32pin
间距-配接 2mm
触头镀层厚度 - 配接 380nm
类型 Header,Latch Holder
颜色 黑色
长*宽*高 34.65mm*6.2992mm*6.3mm
安装方式 贴片安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878323220厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878323220数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878323220 878323220数据手册

878323220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 11.0892
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 33267.6
直接购买
加入购物车
