444320403

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 4pin 8.5A 760nm 金 黑色 通孔安装 13mm*11.9126mm*11.9mm
供应商型号: Q-444320403
供应商: 期货订购
标准整包数: 1008

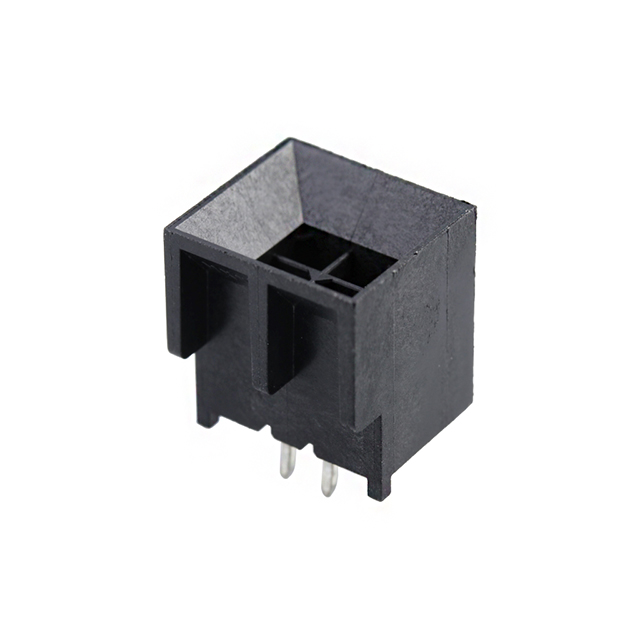

MOLEX 矩形连接器 - 针座 - 公插针 444320403

444320403概述

    Micro-Fit BMI Header 技术手册解析

    1. 产品简介


    Micro-Fit BMI Header 是一种高可靠性的连接器系统,主要用于板对板连接、电源连接和线对板连接等应用场景。该连接器具备双排垂直设计,包含4个电路,并具有极化功能,有助于确保正确的安装和信号传输。其选择性镀金表面处理工艺(金厚0.76μm)能够提高接触可靠性并延长使用寿命。

    2. 技术参数


    - 电路数:4个
    - 极化:双面
    - 接触镀层:金 (Au) 镀层(0.76μm)
    - 终端镀层:锡 (Sn) 镀层
    - 工作温度范围:-40°C 到 +105°C
    - 阻燃等级:UL 94V-0
    - 接触最大电流:8.5A
    - 电压等级:最大250V AC (RMS)/DC
    - 焊接工艺数据:260°C 最大处理温度,可耐受0.5秒的持续时间

    3. 产品特点和优势


    - 高可靠性:通过了UL和CSA认证,符合RoHS标准。
    - 高温适应性:能够在-40°C到+105°C的宽温度范围内稳定工作。
    - 强耐磨性:可以承受高达30次的插拔循环,确保长期使用的稳定性。
    - 易于安装:采用垂直安装设计,便于在PCB上固定。

    4. 应用案例和使用建议


    - 应用场景:常用于消费电子产品、工业控制系统、汽车电子等领域。
    - 使用建议:在安装过程中,确保焊料的热过程不超过规定的极限温度,并且建议使用含铅焊接材料以确保最佳焊接效果。对于需要高密度布线的应用,考虑使用多组连接器来优化空间利用率。

    5. 兼容性和支持


    - 兼容性:可与Micro-Fit BMI系列中的其他组件,如面板安装接头(型号44133)和其他类型接头配合使用。
    - 制造商支持:Molex公司提供详细的技术文档和售后服务,包括产品认证、包装规范等。访问 [www.molex.com](http://www.molex.com) 获取最新的零件信息和技术支持。

    6. 常见问题与解决方案


    - 问题:连接器无法正确插入插座
    - 解决方案:检查是否有异物堵塞接口或接触不良,尝试清洁接口并重新插入。
    - 问题:长时间使用后接触不良
    - 解决方案:更换老化或损坏的连接器,确保使用符合标准的焊接工艺进行维修。

    7. 总结和推荐


    Micro-Fit BMI Header 以其优良的电气特性和广泛的工作温度范围,在多个应用领域展现出强大的竞争力。其坚固的设计和可靠的性能使其成为追求高性能和长久稳定工作的首选。综上所述,强烈推荐使用此款连接器。建议用户根据具体应用需求选择合适的型号,并参考制造商提供的最新文档获取详细的安装和使用指南。

444320403参数

参数
触头镀层 - 配接
颜色 黑色
额定电流 8.5A
排数 2
类型 Header,Push-Pull
间距-配接 3mm
触头镀层厚度 - 配接 760nm
针脚数 4pin
防护等级 -
长*宽*高 13mm*11.9126mm*11.9mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

444320403厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

444320403数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 444320403 444320403数据手册

444320403封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2016+ ¥ 6.4978
4032+ ¥ 6.3326
6048+ ¥ 6.1674
库存: 20160
起订量: 2016 增量: 1008
交货地:
最小起订量为:2016
合计: ¥ 13099.56
