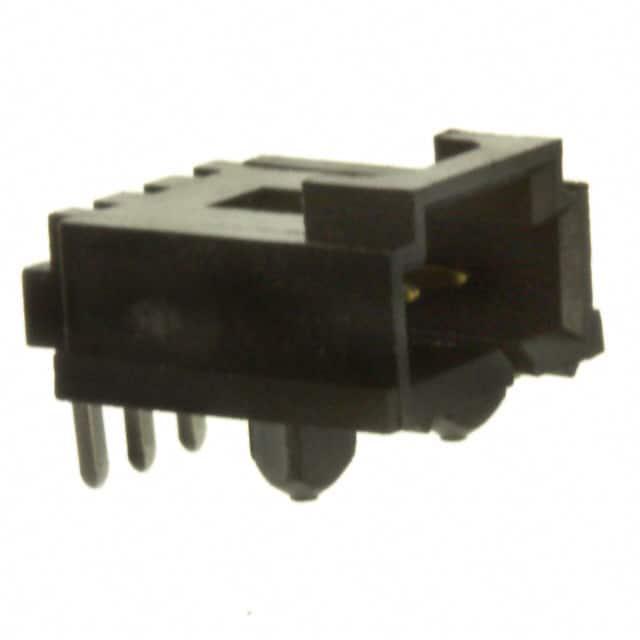

705550037

厂牌: MOLEX
产品描述: Conn Shrouded Header (4 Sides) HDR 3 POS 2.54mm Solder RA Side Entry Thru-Hole SL™ Tube
供应商型号: 705550037
供应商: 云汉优选
标准整包数: 10

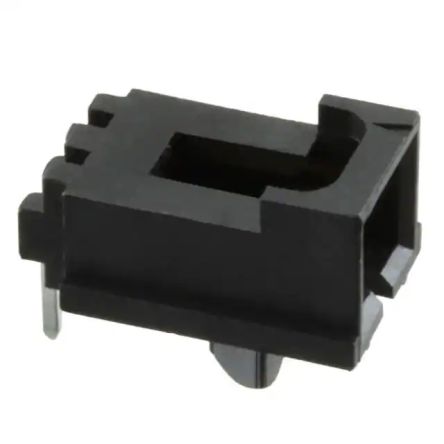

MOLEX 矩形连接器 - 针座 - 公插针 705550037

705550037概述

    电子元器件产品技术手册概述

    产品简介


    本手册描述的产品是Molex Electronic Technologies, LLC制造的SL PCT Header Ass'y Right Angle Pegs(编号:70555)。这是一种用于电路连接的电子元器件,主要用于PCB(印刷电路板)布局设计中的组件侧受限区域。这种元器件适用于各种电气设备,特别是在需要高密度电路连接的应用场景中,如工业控制、通信设备、医疗设备及家用电器等领域。

    技术参数


    - 尺寸单位: 毫米
    - 材料:
    - 外壳材料:聚酯,UL94V-0,黑色
    - 接触端子材料:磷青铜
    - 公差:
    - 角度公差:±0.25°
    - 尺寸公差:
    - 两位小数精度:±0.15mm
    - 一位小数精度:±0.25mm
    - 零位小数精度:±0.0mm
    - 电气规格:
    - 表面处理选项:
    - 124: 整体亮锡,最小3.75微米,镀镍
    - 223: 整体哑锡,最小3.81微米,镀镍
    - 249: 接触区域选择金,最小0.38微米;PC尾部区域选择哑锡,最小1.90微米,均镀镍
    - 250: 接触区域选择金,最小0.76微米;PC尾部区域选择哑锡,最小1.90微米,均镀镍
    - 电路配置:
    - 电路数量(Circuits): 2至25
    - 允许的插针直径:0.64mm(正负0.08mm)
    - 插针间距:2.54mm
    - 推荐PCB厚度: 1.57mm

    产品特点和优势


    - 多样的表面处理选择: 支持多种表面处理方式,包括亮锡、哑锡及选择金,以满足不同应用需求。
    - 可靠的机械性能: 采用聚酯外壳,耐热、阻燃,并且具有良好的机械强度。
    - 广泛的应用兼容性: 可适用于2至25个电路的连接需求,满足多样化的电路连接需求。
    - 高密度连接: 紧凑的设计允许在有限空间内实现高密度的电路连接。

    应用案例和使用建议


    - 应用场景: 在工业控制系统、通信设备、医疗仪器和家用电器等多种设备中广泛应用,尤其适合需要高密度电路连接的场合。
    - 使用建议:
    - 确保所有接触端子均正确安装,避免短路或接触不良。
    - 使用适当的焊接工艺(例如符合SMES-152标准的无铅合金焊接),确保良好的焊点。
    - 根据具体应用场景选择合适的表面处理方式,以提高产品可靠性。

    兼容性和支持


    - 兼容性: 该元器件与70400和70430 Option G SL连接器兼容。
    - 包装规格: 包装详细信息参见配套图表。
    - 支持: 有关技术支持和维护的具体信息,请联系Molex官方客服。

    常见问题与解决方案


    - 问题1: 如何选择正确的表面处理方式?
    - 解答: 根据具体应用场景选择。对于一般电气设备,亮锡(124代码)是一种常见的选择;对于要求更高的应用,则可考虑选择金(249或250代码)。
    - 问题2: 如何确保焊接质量?
    - 解答: 使用符合SMES-152标准的无铅合金焊接,并确保焊接温度和时间适宜,避免过焊或欠焊现象。
    - 问题3: 如何进行正确的安装?
    - 解答: 在安装前仔细检查所有零部件,确保所有接触端子处于良好状态,避免安装过程中损坏。

    总结和推荐


    综上所述,这款SL PCT Header Ass'y Right Angle Pegs在多个方面表现出色,适用于各种电路连接需求。其多样的表面处理选择、可靠的设计和广泛的兼容性使其成为许多电气设备的理想选择。对于需要高密度电路连接的项目,强烈推荐使用该产品。

705550037参数

参数
防护等级 -
排数 1
额定电流 3A
间距-配接 2.54mm
触头镀层厚度 - 配接 380nm
针脚数 3pin
颜色 黑色
类型 Header,Latch Holder
触头镀层 - 配接
长*宽*高 11.43mm(长度)*13.59mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 管装
