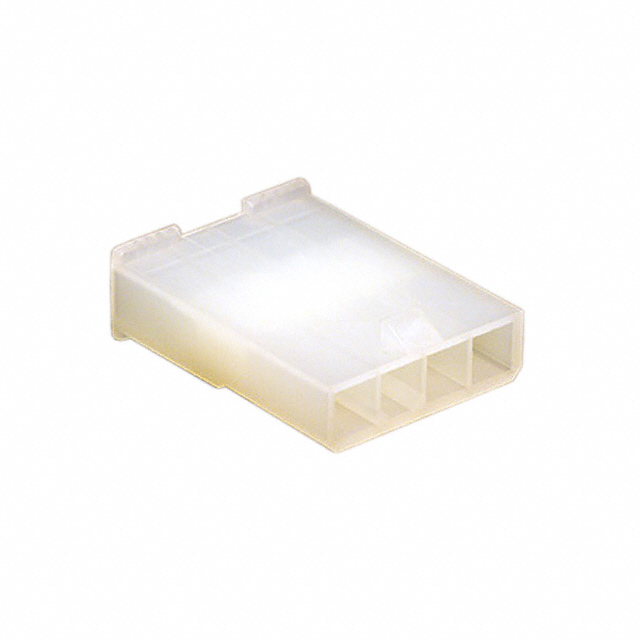

39014046

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Molex 连接器外壳, 4路, 4.2mm节距, 1行
供应商型号: SR-39014046
供应商: 海外现货
标准整包数: 1
MOLEX 矩形连接器 - 外壳 39014046

39014046概述

    Mini-Fit Jr. 插头外壳技术手册

    1. 产品简介


    Mini-Fit Jr. 插头外壳属于Molex公司的Mini-Fit家族,是一款单排4电路的插头连接器。它广泛应用于电源、线对板和线对线的连接场合。Mini-Fit Jr. 连接器具有高电流承载能力,每条电路的最大载流能力可达13A。该系列还提供了多种相关配件,如接地端子、背壳等,以增强其应用灵活性。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 电路数 | 4 |
    | 色泽 | 自然色(Resin Natural) |
    | 阻燃等级 | UL 94V-2 |
    | 电流承载能力 | 每条电路最大13A |
    | 工作温度范围 | -40°C 到 +105°C |
    | 机械结构 | 单排,无面板安装耳 |
    | 接口间距 | 4.20mm |
    | 锁定机制 | 是 |
    | 极化机制 | 是 |

    3. 产品特点和优势


    - 高电流承载能力:Mini-Fit Jr. 插头外壳可承受高达13A的电流,确保稳定可靠的电力传输。
    - 广泛应用:适合多种电气连接应用,包括电源连接、线对板及线对线连接。
    - 环境适应性强:工作温度范围宽,可在-40°C到+105°C的环境下正常工作。
    - 可靠锁定与极化设计:提供可靠的机械锁定和极化功能,避免错误插拔。
    - 阻燃材料:使用UL 94V-2认证的阻燃材料,保证安全。

    4. 应用案例和使用建议


    应用案例:
    Mini-Fit Jr. 插头外壳常用于工业自动化设备、电源系统、电动汽车充电桩等领域,确保系统连接稳定可靠。
    使用建议:
    - 在安装过程中需注意接线正确,遵循手册中的接线标准。
    - 定期检查连接部位是否有松动或损坏,确保长期可靠运行。
    - 如有需要,可配合使用其他相关组件(如接地终端)来增强连接稳定性。

    5. 兼容性和支持


    Mini-Fit Jr. 插头外壳具有良好的兼容性,可与同类系列的Mini-Fit Jr. 接收器外壳配套使用。此外,Molex公司还提供了丰富的配件选择和详细的安装指南,确保客户能够顺利使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头连接不稳定 | 检查锁定机构是否完好,尝试重新插入并确认锁紧。 |
    | 电流承载能力不足 | 确认所使用的电线符合手册中规定的最小截面积。 |
    | 使用环境超出范围 | 在极端环境中使用时,需采取额外保护措施。 |

    7. 总结和推荐


    综合评估:
    Mini-Fit Jr. 插头外壳凭借其高电流承载能力和优良的环境适应性,在众多工业应用中表现出色。其独特的锁定和极化设计确保了连接的可靠性,广泛应用于各种电源连接和线对板、线对线连接场景。
    推荐使用:
    我们强烈推荐使用Mini-Fit Jr. 插头外壳。无论是在电源系统、工业自动化设备还是电动汽车充电桩等领域,这款连接器都能提供高效可靠的连接解决方案。

39014046参数

参数
触头端接 压接
针脚数 4pin
类型 Locking Ramp,Plug
颜色 自然色
触头类型 Male Pin
紧固类型 滑锁
排数 1
长*宽*高 18mm*7.4mm*23.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
