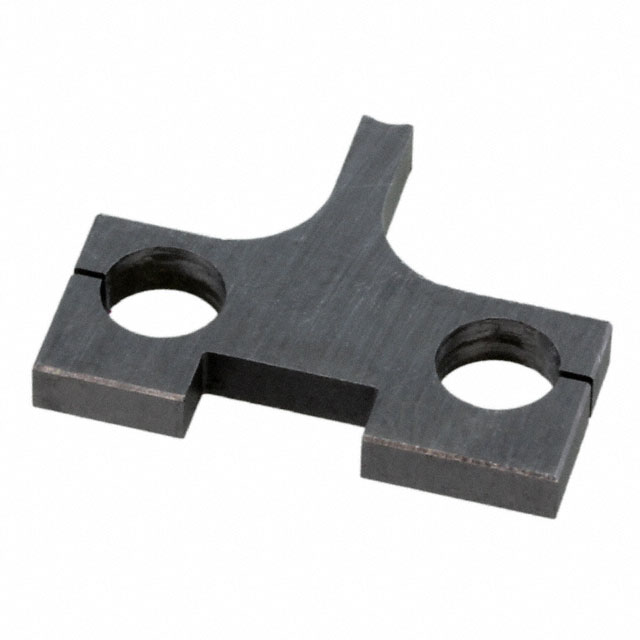

MOLEX 线缆工具 634452411

634452411概述

    Fine Adjust Applicator for ULTRA-FIT Terminals

    1. 产品简介


    产品类型:精密调整压接工具
    主要功能:用于超精密终端(ULTRA-FIT)的压接工艺,确保精准的线缆终端处理
    应用领域:自动电线处理机和各类电线加工设备,适用于16-18 AWG(UL1061)电线的压接操作

    2. 技术参数


    - 适应性:直接适配大多数自动电线处理机
    - 更换工具:通过按钮快速移除冲头,实现快速方便的工具更换
    - 安装:符合行业标准安装尺寸,安装高度为135.80mm (5.346")
    - 设置时间:快速设置时间,可进行导体压接高度、轨道和进料调整,无需拆卸压接器
    - 精度调节:导体压接高度可通过0.015mm(0.0006")增量进行微调,绝缘层压接高度可调至0.063mm(0.0025")
    - 独立调整环:允许用户独立调整导体或绝缘压接高度,不影响彼此

    3. 产品特点和优势


    - 高精度调整:允许用户通过微小的增量进行调整,以实现目标设定
    - 快速更换工具:通过简单的按钮操作,可迅速更换冲头,提高工作效率
    - 兼容性强:适配行业标准安装尺寸,易于集成到现有设备中
    - 专用轨道设计:配有专为Ultra Fit终端的载体条设计的轨道,确保精确安装

    4. 应用案例和使用建议


    应用案例:
    - 自动化生产线:适用于自动电线处理机的生产线,可高效处理多种规格的电线
    - 高品质需求:在需要高精度压接的应用中,如电子设备制造、航空航天等领域
    使用建议:
    - 定期检查:在使用前手动循环检查压接器和设备,确保所有螺丝紧固
    - 安全操作:佩戴安全眼镜,保持工作区域清洁,避免滑块、终端、灰尘和油污进入

    5. 兼容性和支持


    - 兼容性:此压接器适用于安装高度为135.8mm(5.346")的压机,不支持其他安装高度
    - 辅助设备:需使用油轮(订单号63801-7240),具体详见Fine Adjust手册(订单号63800-4900)
    - 技术支持:提供详细的技术手册和维护指南,以便用户了解最佳操作方法

    6. 常见问题与解决方案


    - 问题1:工具更换困难
    解决办法:检查按钮是否正常工作,确保没有机械故障
    - 问题2:调整时精度不足
    解决办法:按照手册中的步骤仔细调整各部件,确保每次调整量在规定的范围内
    - 问题3:无法正常进料
    解决办法:检查轨道是否有异物堵塞,确保工作区干净整洁

    7. 总结和推荐


    产品总结:
    - 主要优点:精度高、易操作、兼容性强,具有专用轨道设计和微调功能
    - 适用范围:适用于自动化生产线,特别适合对精度要求较高的应用场景
    - 总体评价:高度推荐,是一款性价比高的精密压接工具,能够显著提升生产效率和产品质量
    通过以上介绍,可以看出Fine Adjust Applicator for ULTRA-FIT Terminals不仅在技术上具备出色的性能,而且在实际应用中表现出极高的可靠性和稳定性,是一款值得信赖的产品。

634452411参数

参数
零件状态 在售
包装方式 散装
