0347970301

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX

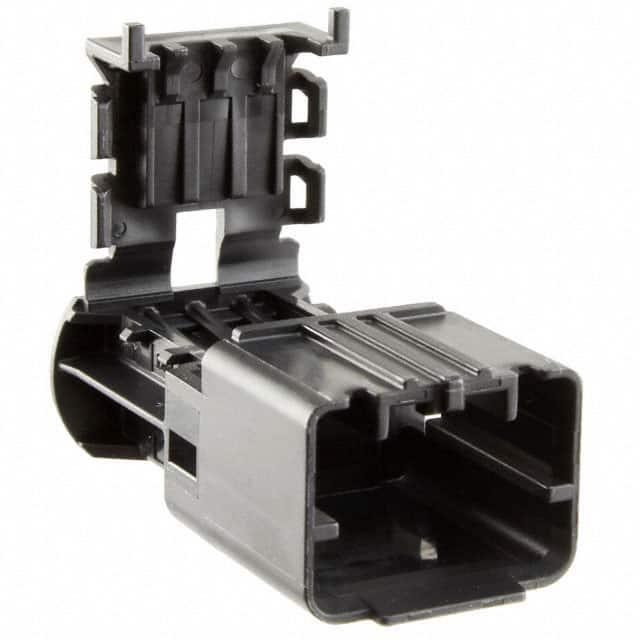

产品描述: Locking Ramp,Plug 1 3pin 滑锁 Male Blade 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 0347970301

0347970301概述

    MX150™ Unsealed Connector System 技术手册概述

    1. 产品简介


    MX150™ Unsealed Connectors 是一款专为直接连接或中间电源接线盒应用设计的高性能连接器系统。此系列产品结合了成本效益与空间节省的优势,适用于多种电气和电子装置中的中功率应用。MX150™ Unsealed 连接器继承了广泛部署且已证明可靠的 MX150™ 1.50mm 低插入力终端系统的设计理念,旨在满足现代工业对于小型化、高性能连接解决方案的需求。

    2. 技术参数


    - 电气特性:最大电压 500V DC,最大电流 22.0A,接触电阻最大为 8 毫欧姆,耐压测试电压最小为 1000V AC(持续 60 秒),绝缘电阻最小为 100 兆欧姆。
    - 机械特性:接触插入力最大为 12N,接触前向推力最小为 50N,带锁定机构的接触插入力最小为 35N,接触对安装件的保持力最小为 90N,接触端子与腔体的极化最小为 20N,TPA 关闭最大为 30N,带终端检测的TPA关闭最小为 65N,连接器插拔力最大为 22N,带主锁机构连接器的插拔力最小为 110N,铰链操作最小为 10 次。
    - 物理特性:外壳材料为未填充PBT,工作温度范围为-40°C 至+105°C,符合 ISO3795 或 GMW3191 的阻燃等级。
    - 终端特性:高绩效铜合金材料,厚度为 0.30mm±0.01mm,表面镀层为整体下镀镍,再镀锡;可接受的导线直径范围为 2.70至 1.50 mm,导线横截面积范围为 0.35mm²至 2.00mm²(对应14至22 AWG)。

    3. 产品特点和优势


    - 低成本设计:采用了“设计至成本”的设计理念,通过集成TPA锁定机制、最小化模具成本以及缩短生产周期时间,实现了具有竞争力的成本性能比。
    - 空间节约:相较于传统的 USCAR 1.50mm 终端系统,MX150™ Unsealed 连接器系统的连接器尺寸减少了37%,为紧凑型设计提供了可能。
    - 可靠性高:采用锁定闩锁定机构,确保正确定位并防止意外解锁;集成的TPA锁定机构保证终端导线正确锁定。
    - 设计灵活性:提供四种颜色编码选项(黑色、自然色、灰色、深灰色),便于快速视觉识别。
    - 工具兼容性:可利用现有的MX150™密封连接器的工具进行现场服务,无需额外工具投资。

    4. 应用案例和使用建议


    - 汽车行业:可用于车辆内部照明控制台、化妆镜、高位刹车灯(CHiMSL)、座椅互连、车门锁等。对于不同环境条件的应用,可以根据具体需求选择合适的终端规格。
    - 商用车辆:适用于内燃机车辆内部照明控制台和干燥区车门锁,对于所有地形车(ATV)、二轮及三轮摩托车、Segway和踏板车等特定型号,根据客户的要求调整其IP等级。
    - 消费电子:可用于白色家电、健身器材、自动售货机、赌博机和空调设备。在这些领域中,建议根据设备的具体需求选择合适大小的终端以优化电气性能和使用寿命。
    - 其他工业应用:包括农业设备、通信设备、娱乐设备等,可根据具体场景调整配置。

    5. 兼容性和支持


    MX150™ Unsealed Connectors 系统与Yazaki YESC终端系统兼容。制造商提供一系列配套工具和服务,以确保安装过程顺利进行,同时也提供在线技术支持和产品培训,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 调整终端的插入角度和方向,或检查是否有异物阻碍 |
    | 连接不稳定 | 检查终端是否完全插入,确认TPA锁定机构已经到位 |

    7. 总结和推荐


    MX150™ Unsealed Connectors 是一款专为需要高可靠性和紧凑设计的应用而设计的产品。它的空间节省、高性能以及成本效益使得它成为众多行业领域的理想选择。如果您正在寻找一种能够平衡成本、性能和可靠性的连接解决方案,MX150™ Unsealed Connectors 将是一个不错的选择。强烈推荐给对紧凑设计和高效性能有需求的用户。

0347970301参数

参数
紧固类型 滑锁
排数 1
触头端接 压接
针脚数 3pin
类型 Locking Ramp,Plug
颜色 黑色
触头类型 Male Blade
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,袋装

0347970301厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0347970301数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 0347970301 0347970301数据手册
