2002181500

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Hand Crimp Tool for Mini-Fit Sr. Crimp Terminals, 8 AWG
供应商型号: WM19300-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 线缆工具 2002181500

2002181500概述


    产品简介

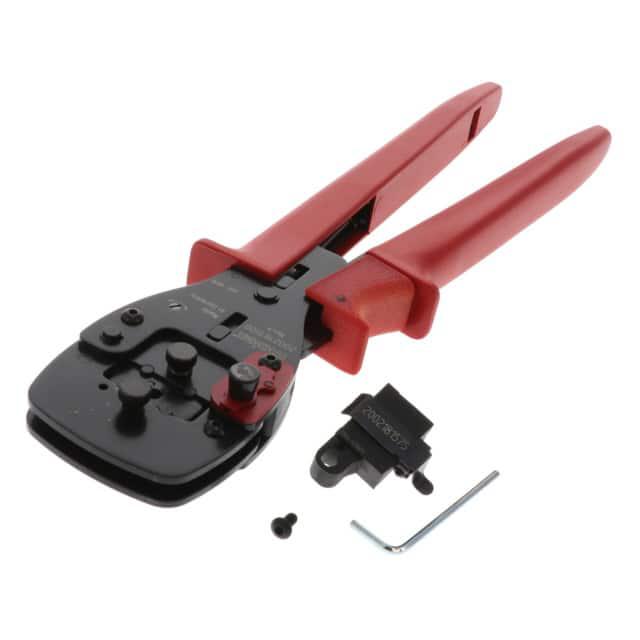

    本手柄式压线钳用于Mini-Fit Sr. 插件终端的压接,专为处理8 AWG(美国线规)导线设计。这类插件终端广泛应用于各类电气连接场合,尤其适用于低体积生产或现场维修环境。通过确保可靠的电接触,它能够在汽车、通信、工业自动化等多个领域发挥关键作用。

    技术参数


    - 压接范围:绝缘层厚度:0.00mm - 0.05mm;绝缘层间隙:0.00mm至最大1.00mm
    - 接触间隙:0.00mm - 3.75mm(±0.20)
    - 终端系列:42815 和 42817 系列
    - 导线尺寸:8 AWG(导体截面积:N/A;绝缘直径:9.00-10.00mm)
    - 绝缘层剥皮长度:9.00-10.00mm(0.354-0.394英寸)

    产品特点和优势


    - 精准的压接工艺:这款手柄式压线钳采用全循环棘轮机构,确保每一次压接都能达到完整的效果。
    - 人体工程学设计:软把手设计符合人手轮廓,操作舒适度高,降低长时间使用后的疲劳感。
    - 优异的操作体验:简单定位接触装置和精确设计的压接形状使得安装更容易且效率更高。

    应用案例和使用建议


    这款手柄式压线钳适用于需要可靠连接的各种场景,如汽车电气系统、工业自动化控制系统等。根据手册中的说明,在处理大型终端时可利用翻盖功能及移动定位器以获得更好的操作便捷性。具体使用时,应当仔细参照操作步骤,特别是在首次使用前了解如何调整工具的定位器以确保正确安装。

    兼容性和支持


    - 兼容性:本工具仅与Molex品牌的终端和配件兼容。为了保证压接效果的一致性和可靠性,建议始终使用Molex原装或授权分销商提供的相关部件。
    - 支持服务:如有任何疑问或需要技术支持,可以联系Molex公司电话或访问其官方网站获取帮助。对于购买的手动压接工具,公司提供30天保修期内免费维修或更换服务,但不涵盖因误用或改动导致的问题。

    常见问题与解决方案


    1. 压接故障或卡住:如果工具卡在半闭合状态,请勿强行拉动手柄,而是旋转压接头后部的槽口螺丝轻松解锁。
    2. 维护保养不当:定期清理工具并使用适量润滑油保持运转顺畅。避免过度润滑,以免污染接触点,影响电气特性。

    总结和推荐


    综上所述,这款手柄式压线钳凭借其坚固耐用的设计、精准的压接能力和舒适的人体工学设计,在面对特定需求的应用场景下表现出色。尽管适用于低产量制造环境,但在选择时需考虑是否符合自身项目的具体要求。鉴于其卓越的功能性和制造商提供的优质支持服务,该产品值得推荐给需要高效可靠连接解决方案的用户。

2002181500参数

参数
零件状态 停产

2002181500厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2002181500数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 2002181500 2002181500数据手册

2002181500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 589.68 ¥ 4886.973
5+ $ 570.024 ¥ 4724.0739
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4886.97
