0638084900

产品分类: 线缆工具
厂牌: MOLEX
产品描述: FA2 Mechanical Feed Applicator for CTX150 (L) 1.50mm² Wire Seal
供应商型号: 900-0638084900-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 线缆工具 0638084900

0638084900概述

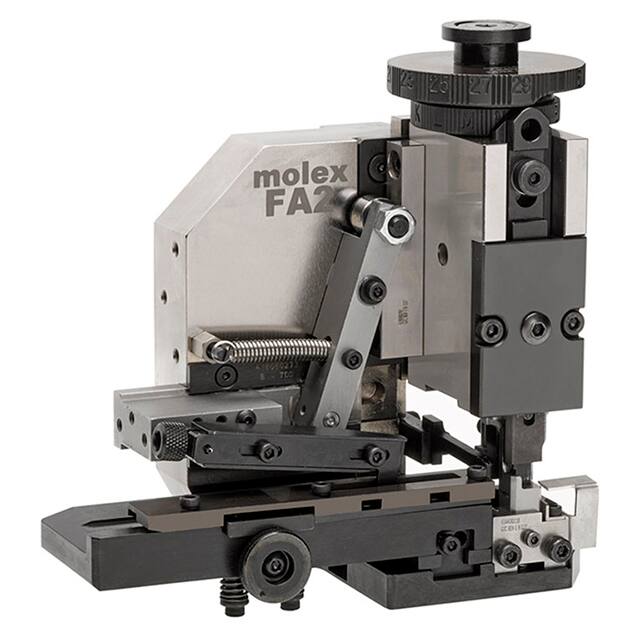

    # FA2 Crimp Applicator for CTX150 (L) 1.50mm2 Wire Seal

    产品简介


    FA2 Crimp Applicator是一款专为CTX150 (L) 1.50mm²线封设计的高品质工具。主要用于自动电线处理机上,能够实现高效的电线端子压接。它适用于需要高精度压接的应用领域,如通信、汽车和工业自动化系统等。

    技术参数


    主要技术规格
    - 适用线径: CTX150 (L) 1.50mm²
    - 适用终端系列:
    - 终端编号: 34806, 502307
    - 线径: 1.50mm²
    - 剥线长度: 4.50-5.00mm
    - 线型及尺寸:
    - T3-ZHID线型: 2.10-2.25mm
    - FLRY-A线型: 2.10-2.25mm
    性能参数
    - 压接高度:
    - 导体压接高度: 1.30-1.40mm (0.051-0.055in)
    - 绝缘压接高度: 3.34-3.44mm (0.131-0.135in)
    - 压接宽度:
    - 导体压接宽度: 2.10-2.20mm (0.083-0.087in)
    - 绝缘压接宽度: 3.20-3.40mm (0.126-0.134in)
    电气特性
    - 拉力测试:
    - T3-ZHID线型: 最小拉力 155N (34.9lb)
    - FLRY-A线型: 最小拉力 200N (45lb)
    工作环境
    - 操作高度: 135.80mm (5.346”)
    - 操作要求: 需在自动电线处理机上使用,不得包含切割装置

    产品特点和优势


    - 快速设置时间: 允许用户通过调整压接高度、轨道和送料,无需移除压接机即可进行快速设置。
    - 精细调整: 可通过调整导体和绝缘压接高度,每步可调0.015mm (.0006”)和0.025mm (.001”)。
    - 独立调整环: 用户可以独立调整导体或绝缘压接高度,不会相互影响。
    - 适应性强: 直接适配大多数自动电线处理机。

    应用案例和使用建议


    应用案例
    FA2 Crimp Applicator常用于各种电线压接任务,特别是在汽车、通信和工业控制设备中。例如,在汽车连接器装配中,它可以确保高精度的导体和绝缘压接,提高连接可靠性。
    使用建议
    - 环境清洁: 使用前确保工作区域无杂物和油污,保持清洁。
    - 定期检查: 每次使用前,用手操作检测压接机和加工机对齐,确保所有螺丝紧固。
    - 安全防护: 在操作过程中必须佩戴安全眼镜,确保操作人员安全。

    兼容性和支持


    - 兼容性: 本产品专为自动电线处理机设计,需与机器配套使用。
    - 支持: Molex提供全面的技术支持,包括电话、电子邮件和网站查询。用户还可以参考FA2手册(TM-638080200)了解推荐的维护流程。

    常见问题与解决方案


    问题与解决方案
    - 问题: 切割插入物导致卡顿。
    - 解决方法: 不得在该工具上安装切割插入物。
    - 问题: 未正确安装压接机,导致工具损坏。
    - 解决方法: 安装时必须保证标准关闭高度为135.80mm (5.346”)。
    - 问题: 未能正确调整刷长,导致功能失效。
    - 解决方法: 必须将刷长持续保持在规范范围内。

    总结和推荐


    FA2 Crimp Applicator是应用于CTX150 (L) 1.50mm²线封的高效工具。它具有快速设置、精细调整和独立调节的优点,特别适合在高精度要求的电线处理环境中使用。鉴于其出色的性能和良好的兼容性,强烈推荐使用此工具。

0638084900参数

参数
零件状态 在售
包装方式 散装
