151670219

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 排线, 6 路
供应商型号: 2193578
供应商: 海外现货
标准整包数: 250

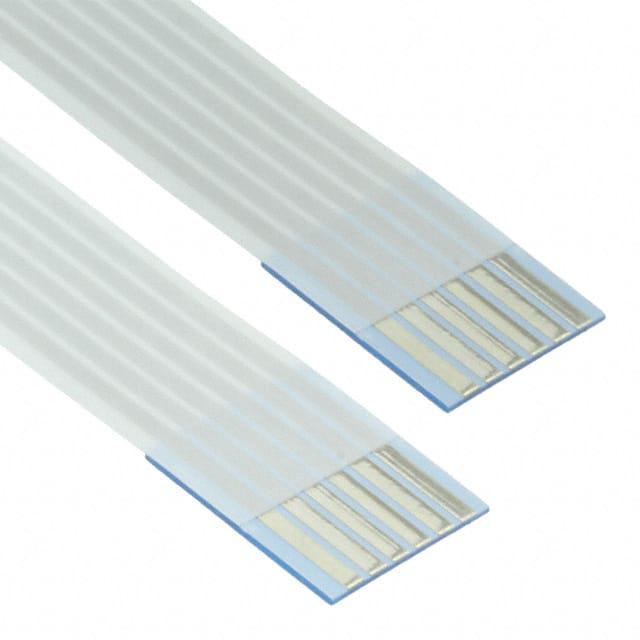

MOLEX 扁平带状线缆 151670219

151670219概述

    Premo-Flex™ FFC Jumpers 技术手册概述

    1. 产品简介


    Premo-Flex™ FFC跳线是专为印刷电路板(PCB)连接而设计的一种灵活且耐用的解决方案。该系列产品具有多种间距、电缆长度和厚度,最高工作温度可达+105°C,适用于几乎所有行业。Premo-Flex™ 系列提供0.50mm、1.00mm和1.25mm间距的扁平柔性电缆(FFC)跳线,以适应各种柔性互连需求。

    2. 技术参数


    - 电缆厚度: 0.12mm, 0.22mm, 0.27mm
    - 导体材料: 镀锡铜、镀金铜
    - 间距: 0.50mm, 1.00mm, 1.25mm
    - 最大工作温度: +105°C
    - 最小订购数量: 1000个
    - 包装方式: 盒装
    - UL认证: UL 758 VW-1防火等级
    - RoHS合规性: 符合RoHS标准
    - 卤素自由: 符合卤素自由要求
    - 电气特性:
    - 最大电压: 60V
    - 最大电流:
    - 0.50mm间距: 0.5A
    - 1.00mm间距: 1.2A
    - 1.25mm间距: 1.4A
    - 导体电阻: 每公里730欧姆
    - 绝缘电阻: 每公里10兆欧
    - 绝缘耐压测试: 200V AC, 1分钟

    3. 产品特点和优势


    - 多样化电路尺寸和定制长度: 支持从4到60的电路尺寸和自定义长度,适应不同应用场景。
    - 灵活性: 提供超柔性0.12mm电缆选项,适合复杂板对板互连。
    - 高可靠性: 能承受高达105°C的工作温度。
    - 易于组装: 简单的组装过程使其在难以触及的应用中也易于安装。
    - 长寿命: 电缆可经受900,000次弯曲循环,远高于普通跳线的6,000次。
    - 广泛适用性: 满足行业标准的ZIF连接器要求,符合REACH注册、评估、授权和限制化学物质的要求。

    4. 应用案例和使用建议


    应用案例:
    - 汽车: 汽车音响、GPS设备、LCD显示器、键盘等。
    - 消费电子: 数字电视顶盒、摄像机、等离子显示屏。
    - 计算机: 笔记本电脑、打印机、扫描仪、键盘、液晶面板。
    - 工业: 工业设备。
    - 医疗: 医疗器械。
    - 军事: 军事设备。
    - 家用电器: 控制面板。
    使用建议:
    - 在进行PCB连接时,优先考虑选用Premo-Flex™ FFC跳线,以确保信号传输的稳定性和系统的可靠性。
    - 对于复杂的空间环境,建议使用超柔性0.12mm电缆选项,以适应复杂的板对板互连需求。
    - 定制长度和电路尺寸能够更好地满足特定应用场景的需求,提高系统效率和可靠性。

    5. 兼容性和支持


    Premo-Flex™ FFC跳线可与Molex公司的多种FFC连接器兼容,包括零插入力(ZIF)、非ZIF和低插入力(LIF)连接器。此外,Molex公司还提供针对特定客户要求的定制化FFC连接器设计服务。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - Q: 电缆的最大电流是多少?
    - A: 0.50mm间距的最大电流为0.5A,1.00mm间距为1.2A,1.25mm间距为1.4A。
    - Q: 如何确定正确的电缆厚度?
    - A: 根据具体应用环境选择合适的电缆厚度,例如对于复杂空间环境,建议选择0.12mm超柔性电缆。
    - Q: 是否可以定制电缆长度?
    - A: 是的,Molex可以提供超过305mm的定制电缆长度,只需大约一周的时间即可完成原型制作。

    7. 总结和推荐



    总结

    :
    Premo-Flex™ FFC跳线凭借其多样化的产品规格、超高的灵活性、出色的可靠性和广泛的适用性,在众多行业中表现优异。特别是在需要高可靠性、长寿命和高温度应用的场合,如汽车、消费电子、计算机等领域,该产品具备显著的竞争优势。
    推荐:
    鉴于其优良的性能和广泛应用领域,强烈推荐在高可靠性需求的应用场景中使用Premo-Flex™ FFC跳线。通过合理选择合适的电缆厚度和电路尺寸,可以进一步提升系统的整体性能和稳定性。

151670219参数

参数
长*宽*高 254mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

151670219厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

151670219数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 151670219 151670219数据手册

151670219封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 12.1686
1000+ ¥ 11.9253
5000+ ¥ 11.6863
库存: 0
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 0
