638234800

产品分类: 线缆工具
厂牌: MOLEX
产品描述: Hand Crimp Tool For 2mm Pitch Board-In Male Crimp Terminal
供应商型号:
供应商:
标准整包数: 0

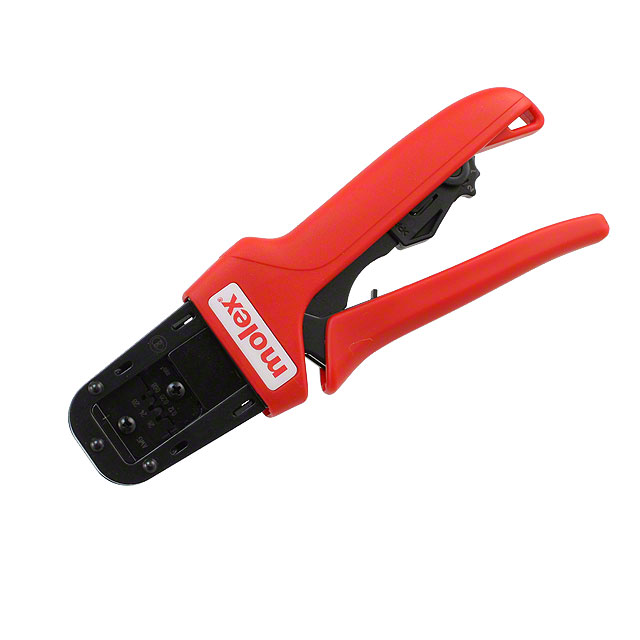

MOLEX 线缆工具 638234800

638234800概述


    产品简介


    产品名称: 手动压接工具(适用于2.00mm(0.079英寸)间距板内公端子)
    型号: 63823-4800
    基本介绍:
    该手动压接工具主要用于连接2.00mm(0.079英寸)间距的板内公端子。端子适用于24至28 AWG的导线,具备可靠的全周期压接功能,适用于各种低量生产或现场维修场景。

    技术参数


    - 端子系列号: 39000030 / 39000029 / 5378 / 39000063
    - 适用导线范围: 24-28 AWG
    - 适用绝缘直径: 0.90-1.50 mm
    - 适用剥离长度: 1.70-2.30 mm
    - 终端位置: 导线末端部分,确保压接质量
    - 压接高度:
    - 24 AWG: 0.62-0.67 mm
    - 26 AWG: 0.57-0.62 mm
    - 28 AWG: 0.54-0.59 mm
    - 绝缘拉力测试:
    - 24 AWG: 最小 29.4 N (6.6 lb)
    - 26 AWG: 最小 19.6 N (4.4 lb)
    - 28 AWG: 最小 9.8 N (2.2 lb)

    产品特点和优势


    - 全周期压接: 确保每次压接都能完成,无遗漏。
    - 人体工程学设计: 采用软握把手柄,提升操作舒适度。
    - 精密终端定位: 终端止停装置有助于准确定位,提升压接精度。
    - 双向操作: 支持右手和左手使用。
    - 合规性: 符合WHMA-IPCA620 Class 2标准和RoHS指令要求。

    应用案例和使用建议


    - 应用场景: 适用于工业自动化设备、通信设备、家用电器等低量生产和现场维修场合。
    - 使用建议: 在压接前确保导线已经正确剥离并放置在指定位置;压接过程中避免过度用力导致损坏工具。

    兼容性和支持


    - 兼容性: 仅适用于Molex品牌的指定端子,其他品牌端子不兼容。
    - 支持: 提供技术支持和保修服务,保修期为30天。如出现缺陷可免费维修或更换。

    常见问题与解决方案


    1. 问题: 工具卡住或卡死。
    - 解决方法: 按下释放杠杆来解锁工具。
    2. 问题: 拉力不足。
    - 解决方法: 调整工具预加载设置,具体步骤参考技术手册中的说明。
    3. 问题: 压接后质量不佳。
    - 解决方法: 确保压接时导线位置准确,适当调整压接高度和拉力测试。

    总结和推荐


    该手动压接工具具备可靠的全周期压接能力,适用于多种低量生产或现场维修场景。其独特的特点和易于操作的优势使其在市场上具有竞争力。然而,由于其专为低量生产和现场维修设计,不适用于大规模生产线使用。总的来说,对于需要精确压接且追求操作便捷性的用户来说,这款工具是一个不错的选择。

638234800参数

参数
零件状态 在售
包装方式 盒装

638234800厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

638234800数据手册

厂牌 PDF简要描述 下载
MOLEX 线缆工具 MOLEX 638234800 638234800数据手册
