0150200213

产品分类: 扁平带状线缆
厂牌: MOLEX

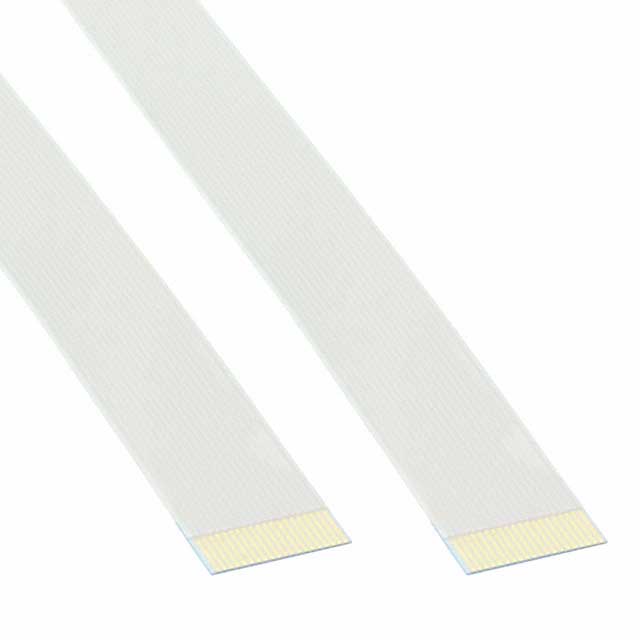

产品描述: Cable Assembly FFC Jumper Cable 20Conductors 60VAC 0.127m
供应商型号: H-0150200213
供应商: Heilind
标准整包数: 1
MOLEX 扁平带状线缆 0150200213

0150200213概述

    Premo-Flex™ Cable Jumpers:高效、可靠的PCB连接解决方案

    产品简介


    Premo-Flex™ Cable Jumpers是专为各种工业领域设计的高效PCB连接解决方案。这些电缆跳线以耐用性和灵活性著称,具有多种不同的间距、电缆长度、厚度和格式,适用于广泛的行业需求。作为电子产品中的关键部件,它们不仅提供板对板的可靠连接,还帮助设计者在有限的空间内最大化电路布局,同时降低成本(例如,通过消除连接器并采用直接到板的版本)。

    技术参数


    Premo-Flex™ Cable Jumpers提供了多种系列的选择,每个系列都有其特定的技术规格。以下是一些核心参数:
    - 系列:15266
    - 间距:0.5 mm
    - 电缆厚度:0.27 mm
    - 最小订单数量:1000
    - 接触布局:A或D
    - 工作温度范围:-10°C至+105°C
    - 电路数:6至60
    - 柔韧性循环次数:10K
    - 系列:98266
    - 间距:0.5 mm
    - 电缆厚度:0.22 mm
    - 最小订单数量:1000
    - 接触布局:A或D
    - 工作温度范围:-10°C至+105°C
    - 电路数:6至50
    - 柔韧性循环次数:100K
    - 系列:15166
    - 间距:0.5 mm
    - 电缆厚度:0.12 mm
    - 最小订单数量:1000
    - 接触布局:A或D
    - 工作温度范围:-10°C至+105°C
    - 电路数:6至60
    - 柔韧性循环次数:2.5M
    - 系列:15020
    - 间距:0.5 mm
    - 电缆厚度:0.12 mm
    - 最小订单数量:1000
    - 接触布局:A或D
    - 工作温度范围:-10°C至+105°C
    - 电路数:4至50
    - 柔韧性循环次数:10K
    - 系列:15015
    - 间距:0.3 mm
    - 电缆厚度:0.12 mm
    - 最小订单数量:1000
    - 接触布局:A或D
    - 工作温度范围:-10°C至+105°C
    - 电路数:6至25
    - 柔韧性循环次数:2.5M

    产品特点和优势


    Premo-Flex™ Cable Jumpers的独特之处在于其高度灵活的设计、出色的机械强度和可靠的电气性能。以下是一些显著的优势:
    - 节省空间和成本:通过直接到板的连接方式,可减少连接器的使用,从而节省PCB空间和降低总体成本。
    - 卓越的可靠性:产品经过严格测试,确保其在不同环境条件下的稳定性和可靠性。
    - 定制化选项:可以根据客户需求提供定制化的屏蔽、打印和折叠选项,满足多样化的应用需求。
    - 广泛的适用性:广泛应用于工业自动化、医疗设备、消费电子、汽车电子等多个领域。

    应用案例和使用建议


    Premo-Flex™ Cable Jumpers在多个领域的实际应用中展现了其优异的性能:
    - 工业自动化:例如,在机器人控制系统中,该产品可用于实现各部件间的高密度数据传输,保证控制系统的可靠运行。
    - 消费电子:在智能手机和平板电脑中,该产品可提供稳定的信号传输,满足日益增长的小型化和多功能化需求。
    使用建议:
    - 在安装过程中要特别注意避免过度弯曲电缆,以防损坏。
    - 确保接触点清洁无尘,以保证良好的电接触性能。

    兼容性和支持


    Premo-Flex™ Cable Jumpers通常与Molex系列连接器兼容,能够轻松集成到现有系统中。厂商提供详尽的技术文档和支持服务,确保客户在使用过程中遇到的问题能够得到及时解决。

    常见问题与解决方案


    以下是一些可能遇到的问题及解决方法:
    - 问题:接触不良
    - 解决办法:检查接触点是否干净,并重新插拔以确保紧密接触。

    - 问题:信号传输不稳定
    - 解决办法:检查是否有电磁干扰,并采取相应屏蔽措施;同时确认电缆和连接器之间的匹配度。

    总结和推荐


    综上所述,Premo-Flex™ Cable Jumpers以其高可靠性、优良的机械特性和多样的定制选项,成为众多电子设备中的理想选择。无论是追求空间效率还是成本效益,这款产品都能满足您的需求。因此,我们强烈推荐在您的项目中使用Premo-Flex™ Cable Jumpers,相信它将为您带来卓越的性能表现。

0150200213参数

参数
长*宽*高 127mm(长度)
应用等级 工业级
零件状态 在售
包装方式 袋装

0150200213厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0150200213数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0150200213 0150200213数据手册
