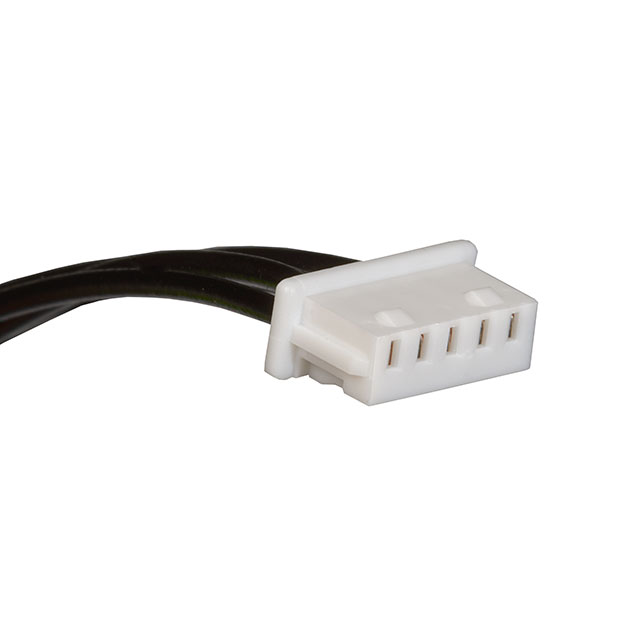

0151340501

产品分类: 矩形线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 PicoBlade系列, 1.25mm节距, 100mm长, PicoBlade转PicoBlade
供应商型号: H-0151340501
供应商: 国内现货
标准整包数: 1500
MOLEX 矩形线缆 0151340501

0151340501概述

    Off-the-Shelf (OTS) PicoBlade Discrete Wire Cable Assemblies

    1. 产品简介


    Off-the-Shelf (OTS) PicoBlade离散线缆组件是一种广泛应用于消费电子、家用电器、游戏机、移动设备以及工业领域的紧凑型连接器。这类组件可以提供从简单原型设计到全球生产的多种用途,其核心优势在于其标准化设计和快速供货能力。PicoBlade系列产品主要包括点对点单排配置的设计,能够立即投入使用,从而减少了开发周期和资源消耗。

    2. 技术参数


    - 包装: 50或100个SPQ(最小包装数量)
    - 电缆UL文件编号: UL1061
    - 匹配系列: 53261, 53047, 53398, 53048
    - 设计单位: 毫米
    - 符合RoHS标准: 是
    - 无卤素: 否
    - 防火等级: 不适用
    - 电压(最大值): 50V
    - 电流(最大值): 1.0A
    - 接触电阻: 20毫欧姆
    - 耐压绝缘电压: 250V AC
    - 绝缘电阻: 100兆欧姆
    - 接触插入力(最大值): 4.9N
    - 接触保持力(最小值): 4.9N
    - 匹配力: 见产品规格
    - 拆卸力: 见产品规格
    - 外壳: 见产品规格
    - 接触: 见产品规格
    - 镀层:
    - 接触区域 - 锡
    - 焊接尾区域 - 锡
    - 底层镀层 - 锡
    - 工作温度范围: -40至+85°C

    3. 产品特点和优势


    - 立即可用的点对点单排配置: 设计可以直接使用,无需额外工程设计时间。
    - 符合RoHS标准: 符合环保要求。
    - 使用UL1061离散线缆: 高质量材料保证稳定性和可靠性。
    - ISO-和TS-16949认证工厂生产: 高品质制造。
    - Pin-to-pin映射配置: 可以快速分配每个信号到引脚上,减少布局设计时间。
    - 小间距和摩擦锁定PicoBlade插座: 减少PCB占用空间,防止意外分离。

    4. 应用案例和使用建议


    - 消费电子: 可用于便携式电子设备的内部连接,如手机、平板电脑。
    - 家用电器: 适合小型家电内部布线,如微波炉、洗衣机。
    - 游戏机: 在游戏手柄和主机之间进行高速数据传输。
    - 工业应用: 适用于自动化控制系统中的信号传输,如PLC和传感器之间的连接。
    使用建议:
    - 确保在组装过程中遵循正确的插拔方法,避免过度用力导致连接器损坏。
    - 在高振动环境中使用时,选择合适的固定方式来确保连接稳定。

    5. 兼容性和支持


    这些PicoBlade离散线缆组件可以与其他指定系列的PicoBlade插座互配,方便用户的系统集成。制造商提供了详细的技术文档和支持服务,确保客户可以顺利使用产品。

    6. 常见问题与解决方案


    - 问题: 如何正确识别线缆的颜色编码?
    - 解答: 查看产品手册中的颜色编码指南。

    - 问题: 如何检查连接器是否安装正确?
    - 解答: 使用万用表测量接触电阻,确保阻值在正常范围内。

    7. 总结和推荐


    总体来说,OTS PicoBlade离散线缆组件以其易于使用、快速供货和高品质的特点,在众多应用领域具有显著的优势。它特别适合需要快速原型设计和大规模生产的场合。推荐给那些追求高效和可靠性的设计工程师。
    如有任何疑问,建议联系官方技术支持获取更详细的指导。

0151340501参数

参数
长*宽*高 100mm(长度)
零件状态 在售
包装方式 袋装

0151340501厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0151340501数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形线缆 MOLEX 0151340501 0151340501数据手册

0151340501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 2.8976 ¥ 23.5414
库存: 1593
起订量: 1500 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 35312.1
