0150160651

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述:
供应商型号: TS-0150160651
供应商: 海外现货
标准整包数: 1
MOLEX 扁平带状线缆 0150160651

0150160651概述

    0.50mm Pitch Premo-Flex One-Touch FFC Jumper 技术手册

    1. 产品简介

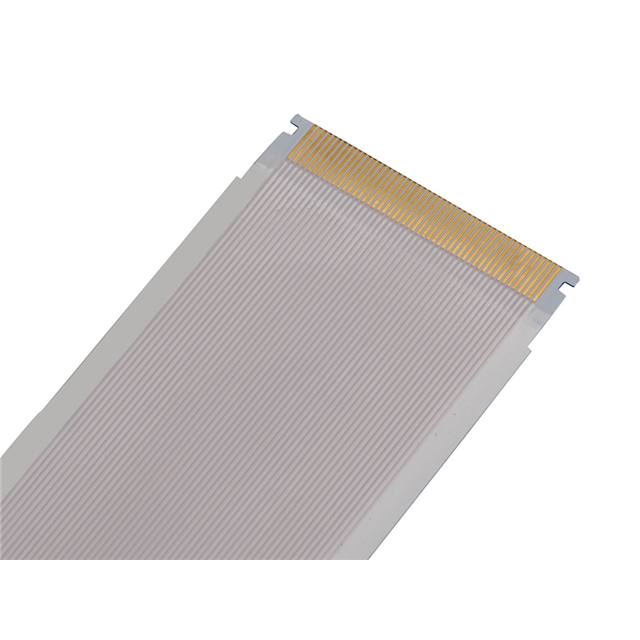

    Premo-Flex FFC Jumper(零件号:150160651)是一款适用于柔性电路板(FPC)的柔性扁平电缆跳线。该产品具有耳片设计,接点位于同一侧(Type A),电缆长度为102.00mm,采用金镀层,共包含60个电路。这款跳线不仅设计坚固,而且操作简便,广泛应用于消费电子、工业自动化、医疗设备等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 产品系列 | 15016 |
    | 产品描述 | 0.50mm Pitch Premo-Flex One-Touch FFC Jumper |
    | 电路数 | 60 |
    | 电缆长度 | 102.00mm |
    | 接触最大电流 | 0.4A |
    | 金镀层 | Yes |
    | 操作温度范围 | -40°C 至 +105°C |
    | 接口间距 | 0.50mm |
    | 接触布局 | Type A (同一侧) |
    | 环境合规性 | 符合RoHS、REACH等标准 |

    3. 产品特点和优势


    - 耳片设计:便于固定,提高连接可靠性。
    - 高密度接口:60个电路可满足大部分需求,适配复杂应用场景。
    - 金镀层:增强耐用性和电气性能。
    - 宽温范围:可在极端环境下稳定工作。
    - 易于安装:设计直观,便于快速部署和维修。

    4. 应用案例和使用建议


    - 消费电子产品:如手机、平板电脑等,用于连接显示屏和主板。
    - 工业自动化:适用于机械设备内部的信号传输,提高系统灵活性。
    - 医疗设备:如便携式医疗器械,要求高可靠性和紧凑设计。
    使用建议:
    - 在高温环境下使用时,建议进行热稳定性测试。
    - 安装过程中注意电缆的弯折半径,避免损坏。

    5. 兼容性和支持


    该跳线兼容多种易安迪(Molex)Easy-On系列连接器,具体型号如2004850460和2004850560。Molex提供详尽的技术支持文档和在线服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题1:接触电阻不稳定
    解决方案:检查金镀层是否有磨损,必要时重新镀金。
    - 问题2:信号传输不稳定
    解决方案:检查电缆是否有物理损伤,更换损坏的电缆。
    - 问题3:连接器松动
    解决方案:确认安装是否牢固,重新固定耳片设计。

    7. 总结和推荐


    总体而言,Premo-Flex FFC Jumper 0.50mm Pitch是一款高性能、高可靠性的柔性电路板跳线,特别适合需要高密度接口和恶劣环境下的应用。它在多个关键领域的表现都十分出色,无论是消费电子、工业自动化还是医疗设备,都能胜任。因此,我们强烈推荐这一产品给广大用户。
    如有更多疑问,欢迎咨询Molex官方技术支持团队。

0150160651参数

参数
长*宽*高 101.6mm(长度)
零件状态 在售
包装方式 袋装

0150160651厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0150160651数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0150160651 0150160651数据手册

0150160651封装设计

查看详情并下载
Symbol
Footprint
3D Model
