982660835

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 排线, 15 路
供应商型号:
供应商:
标准整包数: 0

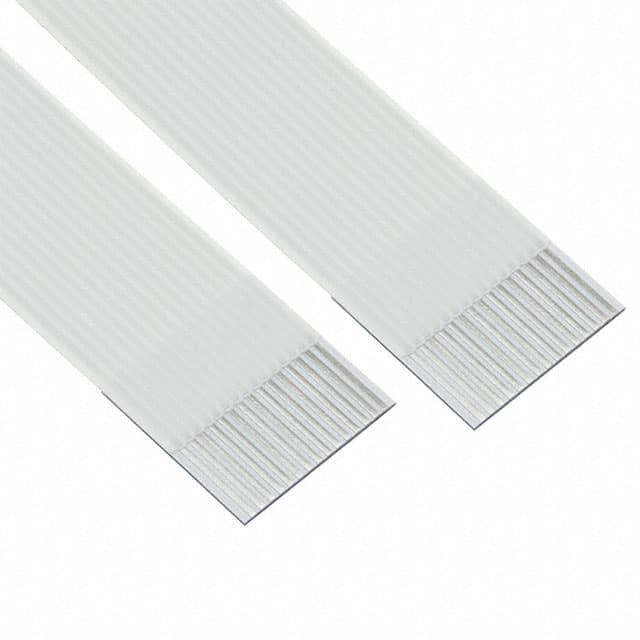

MOLEX 扁平带状线缆 982660835

982660835概述

    Premo-Flex™ Flat Flex Cable Jumpers

    产品简介


    Premo-Flex™ Flat Flex Cable Jumpers(简称FFC跳线)是用于电路板连接的高可靠性、低成本解决方案。该系列产品提供多种不同的间距、电缆长度和厚度选择,适用于从工业到消费电子等多个行业领域。这些跳线采用扁平柔性电缆(FFC),具有超高的柔韧性,且能承受高达+105°C的工作温度,特别适合于需要高度灵活性的应用场景。

    技术参数


    - 电缆厚度:0.12mm, 0.22mm, 0.27mm
    - 间距:0.50mm, 1.00mm, 1.25mm
    - 最大电流:
    - 0.50mm间距:0.5A
    - 1.00mm间距:1.2A
    - 1.25mm间距:1.4A
    - 最大电压:60V
    - 导体电阻:每千米730欧姆
    - 绝缘电阻:每千米至少10兆欧姆
    - 折叠测试:在180度弯曲半径为4.00mm的情况下进行20次手动折叠
    - 温度范围:-40°C至+105°C
    - 耐热性:在+136°C下持续168小时
    - 耐湿性:在+60°C,95%相对湿度条件下持续96小时
    - 认证:符合RoHS标准,无卤素

    产品特点和优势


    - 多样化的电路尺寸:提供4到60个电路的选择,可根据客户需求定制长度。
    - 灵活的接触区域配置:可配置在柔性跳线上相同或相反侧。
    - 高温度耐受性:最高可承受+105°C的工作温度。
    - 易于装配:适用于难以到达的应用场景。
    - 额外的0.12mm电缆选项:更加灵活,适用于紧凑空间内的板对板互连。
    - 长久耐用性:经过900,000次循环测试,远高于普通跳线的使用寿命。
    - 满足行业标准要求:符合各种行业标准的要求,包括ZIF连接器标准。

    应用案例和使用建议


    - 汽车电子:适用于汽车导航系统、液晶显示屏、键盘等。建议根据具体应用选择合适的电缆长度和厚度。
    - 消费电子产品:如机顶盒、摄像机、等离子显示屏等。在复杂环境中使用时,建议选用更厚的电缆以提高耐用性。
    - 计算机:适用于笔记本电脑、打印机、扫描仪等。在高密度布局中,应考虑0.50mm间距的产品以节省空间。
    - 工业与医疗设备:适用于各种工业控制面板和医疗器械。建议选择0.27mm厚度的电缆以增加耐用性。

    兼容性和支持


    - 兼容性:Premo-Flex™ FFC跳线可与Molex提供的Zero Insertion Force (ZIF)、非ZIF和Low Insertion Force (LIF) FFC连接器配合使用。
    - 支持服务:Molex提供定制化设计服务,可根据客户的具体需求设计并生产特殊的FFC连接器。

    常见问题与解决方案


    - Q:如何处理电缆断裂问题?
    - A:定期检查电缆,避免在超出规定极限的环境中使用。
    - Q:如何选择合适的电缆长度?
    - A:根据实际应用场景的布线距离选择合适的电缆长度,过长或过短都可能导致连接不稳定。
    - Q:如何确保正确的安装方式?
    - A:严格按照制造商提供的安装指南进行安装,以避免不必要的损坏。

    总结和推荐


    Premo-Flex™ Flat Flex Cable Jumpers凭借其多样的规格选择、优异的温度耐受性和出色的耐用性,在各种应用场景中表现出色。其易于组装和高度灵活性的特点使得它成为电路板连接的理想选择。总体来看,这是一款非常值得推荐的产品,尤其适用于需要高度灵活性和可靠性的电子设备。

982660835参数

参数
长*宽*高 50.8mm(长度)
零件状态 在售
包装方式 袋装

982660835厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

982660835数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 982660835 982660835数据手册

982660835封装设计

查看详情并下载
Symbol
Footprint
3D Model
