1200720364

产品分类: 圆形线缆
厂牌: MOLEX
产品描述:
供应商型号: N-1200720364
供应商: 云汉优选
标准整包数: 1
MOLEX 圆形线缆 1200720364

1200720364概述

    电子元器件技术手册解析
    本文档旨在详细介绍一款由Molex Incorporated制造的电缆组件(型号:SD-120072-022)的技术参数及应用场景。我们将涵盖产品简介、技术参数、产品特点和优势、应用案例与使用建议、兼容性和支持以及常见问题与解决方案等内容,以帮助用户更好地了解并合理应用该产品。

    产品简介

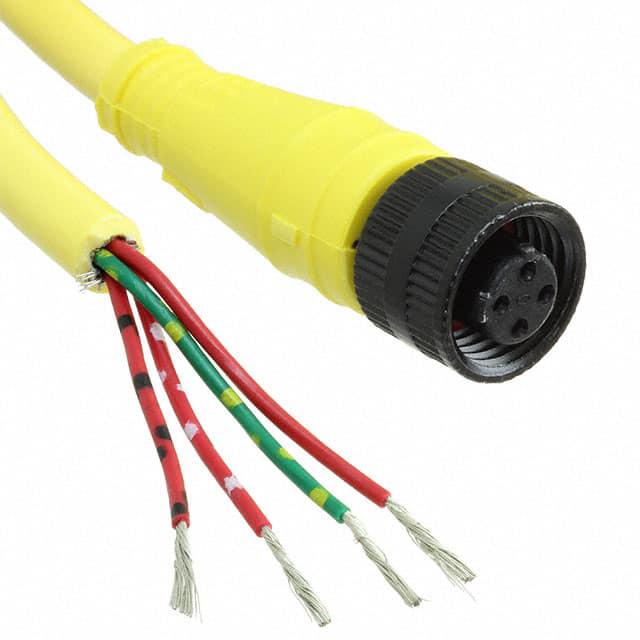

    本产品是一款双键式适配器,用于连接2到6极的电缆组件。采用22 AWG屏蔽PVC材料制作,确保在各种恶劣环境下都能保持稳定的工作状态。产品广泛应用于工业控制、自动化设备、通信设施等领域,尤其适用于需要高防护等级的应用场合。

    技术参数


    1. 长度公差:
    - ≤0.3米(1英尺):+19mm-0 mm(+0.75英寸-0英寸)
    - 0.3 - 0.9米(1 - 3英尺):+44.5mm-0 mm(+1.75英寸-0英寸)
    - 0.9 - 1.8米(3 - 6英尺):+55.6mm-0 mm(+2.19英寸-0英寸)
    - 1.8 - 3.7米(6 - 12英尺):+88.9mm-0 mm(+3.50英寸-0英寸)
    - 3.7 - 7.3米(12 - 24英尺):+165.1mm-0 mm(+6.50英寸-0英寸)
    - 7.3 - 14.6米(24 - 48英尺):+317.5mm-0 mm(+12.50英寸-0英寸)
    - 14.6 - 30.5米(48 - 100英尺):+622.3mm-0 mm(+24.50英寸-0英寸)
    - 超过30米(100英尺):成品长度的±2%
    2. 电气特性:
    - 电压:250伏AC/DC
    - 电流:4安培
    3. 保护等级:IP67(接合时)
    4. 耦合螺纹:1/2-20 UNF
    5. 电缆直径:2芯最小0.20英寸,6芯最大0.25英寸

    产品特点和优势


    1. 高防护等级(IP67),能在潮湿和灰尘环境中正常工作。
    2. 使用双键设计,有效防止误插。
    3. 灵活的电缆长度范围,满足不同安装需求。
    4. 采用22 AWG屏蔽PVC材料,提高抗干扰能力。
    5. 额定电压和电流较大,适合大功率设备使用。

    应用案例和使用建议


    这款电缆组件适用于工业自动化、机器人系统、数据中心等应用场景。例如,在自动化生产线中,可以将多个传感器和执行器通过该电缆连接到控制系统。建议在安装过程中使用正确的工具进行电缆压接,并确保所有连接处稳固,避免松动造成信号传输不稳定。另外,定期检查电缆的物理损坏和防护等级密封圈的状态也是必要的维护步骤。

    兼容性和支持


    根据技术手册中的说明,该产品可与多种标准电气接口兼容。厂商提供全面的技术支持服务,包括但不限于安装指导、故障排查和技术咨询等。如有任何疑问或需要进一步的帮助,请联系Molex Incorporated的客户支持部门。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳固,容易脱落 | 检查耦合螺纹是否正确安装,必要时重新压接。 |
    | 设备无法正常通电 | 确认电压和电流符合要求,检查接线是否正确无误。 |
    | 电缆破损严重 | 及时更换新的电缆组件,避免安全隐患。 |

    总结和推荐


    综上所述,这款由Molex Incorporated制造的电缆组件在技术和应用方面表现出色。它具有高防护等级、灵活的长度选择、可靠的电气性能等特点。无论是在工业自动化还是通信设施领域,该产品都能发挥重要作用。我们强烈推荐对电子元器件有高标准需求的用户选用此产品。同时,结合其优越的性能和广泛的适用性,相信它将成为未来市场上不可或缺的关键配件之一。

1200720364参数

参数
20.0' (6.10m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1200720364厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1200720364数据手册

厂牌 PDF简要描述 下载
MOLEX 圆形线缆 MOLEX 1200720364 1200720364数据手册

1200720364封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.306 ¥ 631.601
3+ $ 70.761 ¥ 601.4685
6+ $ 68.6664 ¥ 583.6644
12+ $ 67.2894 ¥ 571.9599
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 631.6
直接购买
加入购物车
