首页  >  产品百科  >  0982660211

0982660211

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Molex 排线, 20 路
供应商型号: WM20645-ND
供应商: Digi-Key
标准整包数: 1

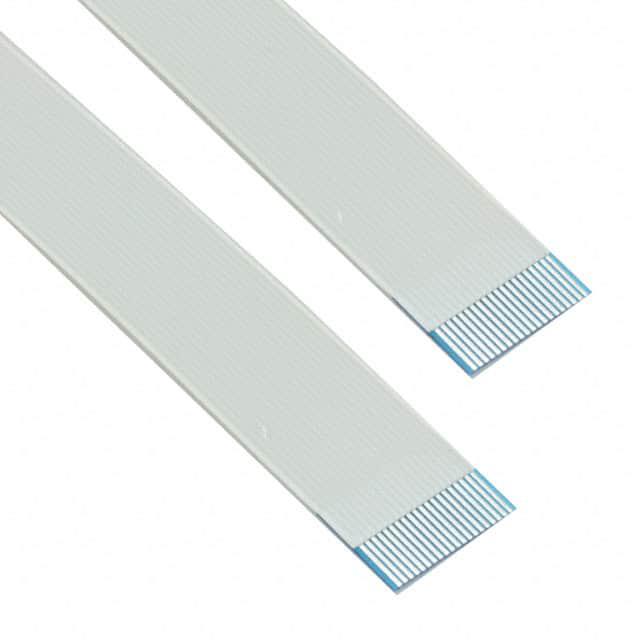

MOLEX 扁平带状线缆 0982660211

0982660211概述

    Premo-Flex™ FFC Jumper 技术手册解读

    产品简介


    Premo-Flex™ FFC(柔性扁平电缆)跳线是一种为电路板连接设计的耐用、超柔性和低成本的解决方案。适用于各类行业,包括汽车、消费电子、计算机、工业、医疗设备、军事和家用电器等领域。该产品提供多种节距(0.50mm、1.00mm 和 1.25mm)、电缆长度和厚度选择,以及高达+105°C的工作温度,能够满足各种复杂环境下的应用需求。

    技术参数


    Premo-Flex™ FFC 跳线的主要技术参数如下:
    - 节距:0.50mm、1.00mm、1.25mm
    - 电缆厚度:0.12mm、0.22mm、0.27mm
    - 镀层:锡(Tin)、金(Gold)
    - 最大电流:
    - 0.50mm 节距:0.5A
    - 1.00mm 节距:1.2A
    - 1.25mm 节距:1.4A
    - 最大电压:60V
    - 最大温度:+105°C
    - 使用寿命:900,000 次循环
    - 阻燃等级:UL 758 VW-1
    - 环保认证:RoHS、无卤素

    产品特点和优势


    Premo-Flex™ FFC 跳线具有以下显著优势:
    - 可配置性强:支持从4到60个电路的多种配置,提供标准和定制长度。
    - 耐高温:能够在-40°C至+105°C的宽温范围内工作。
    - 灵活组装:具备多种电缆终止厚度,易于在狭小空间内进行装配。
    - 抗疲劳性强:折叠测试表明可以在指定条件下经受超过900,000次的弯曲。
    - 环保合规:符合RoHS和无卤素要求,适用于对环境保护要求较高的场合。

    应用案例和使用建议


    Premo-Flex™ FFC 跳线广泛应用于多个领域,例如汽车电子产品中的GPS设备、LCD显示器、键盘;消费电子中的机顶盒、摄像机和等离子显示设备;计算机领域的笔记本电脑、打印机和扫描仪等。对于工业应用,它们同样表现出色,可以用于医疗设备和军事设备中。在使用过程中,应注意合理选择节距、电缆厚度和电路布局以确保最佳性能。例如,在需要高可靠性的情况下,可以选用镀金的产品,而在成本控制更为关键的应用中,可以选择镀锡的产品。

    兼容性和支持


    Premo-Flex™ FFC 跳线可与Molex公司生产的Zero Insertion Force (ZIF)、非ZIF或Low Insertion Force (LIF) FFC连接器配合使用。对于定制需求,Molex公司能够在约一周内提供原型产品,极大缩短客户的开发周期。此外,公司还提供丰富的技术支持和售后服务,确保客户能够快速解决问题并获得满意的使用体验。

    常见问题与解决方案


    1. 问:如何确定所需电缆的正确节距?
    答:根据具体的应用需求选择合适的节距。例如,更精细的信号连接通常需要较小的节距,而电源连接则可以选择较大的节距。
    2. 问:如何确保跳线的长期稳定性和可靠性?
    答:遵循制造商提供的安装指南,并定期检查跳线的磨损情况。如果发现任何异常,及时更换跳线以避免潜在故障。
    3. 问:是否支持自定义长度和电路布局?
    答:是的,Molex公司可以针对特殊需求提供定制化的解决方案。通过联系客服获取更多信息。

    总结和推荐


    Premo-Flex™ FFC 跳线凭借其广泛的适用性、可靠的性能以及灵活的配置选项,成为当前市场上极具竞争力的产品之一。无论是汽车、消费电子还是工业应用领域,它都能展现出色的表现。建议用户根据自身应用的具体需求,选择合适的产品型号,以充分发挥其潜力。

0982660211参数

参数
长*宽*高 101.6mm(长度)
应用等级 工业级
零件状态 在售
包装方式 袋装

0982660211厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0982660211数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0982660211 0982660211数据手册

0982660211封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.078 ¥ 26.0091
10+ $ 2.6158 ¥ 22.1032
25+ $ 2.3608 ¥ 19.7569
50+ $ 2.2479 ¥ 18.8117
100+ $ 2.1404 ¥ 17.9127
250+ $ 2.0064 ¥ 16.7908
500+ $ 1.9106 ¥ 15.9894
1000+ $ 1.8194 ¥ 15.2264
3000+ $ 1.6838 ¥ 14.0917
库存: 193
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26
