151670468

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 30Conductors 60VAC 0.051m
供应商型号:
供应商:
标准整包数: 0
MOLEX 扁平带状线缆 151670468

151670468概述

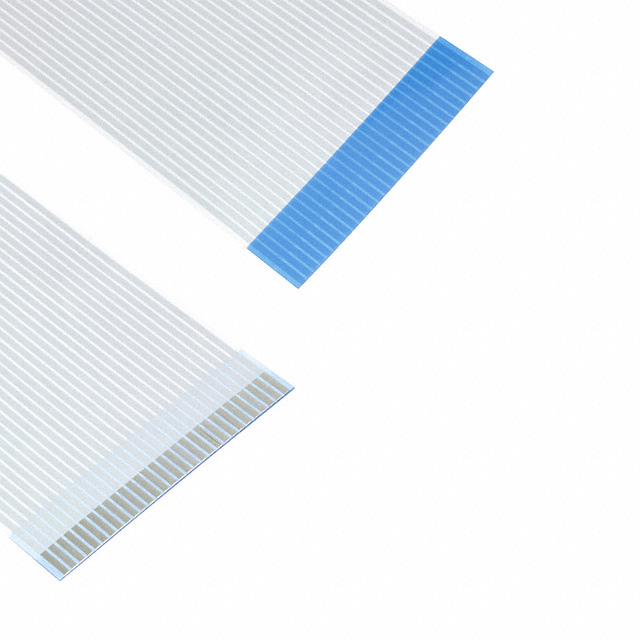

    Premo-Flex™ Flat Flex Cable Jumpers:一款高性能的柔性连接解决方案
    Premo-Flex™ Flat Flex Cable Jumpers是Molex推出的一款适用于多种行业应用的柔性扁平电缆(FFC)跳线。这款产品具备多种规格选项,以满足不同应用场景的需求。无论是标准长度还是定制长度,Premo-Flex™都能提供超柔性的、耐用且成本效益高的解决方案,从而成为电路板连接的理想选择。

    1. 产品简介


    类型: Premo-Flex™ Flat Flex Cable Jumper
    主要功能: 连接两个印刷电路板(PCB),实现信号传输。
    应用领域: 汽车电子、消费电子、计算机、工业设备、医疗设备、军事设备以及家用电器等领域。

    2. 技术参数


    - 连接器类型: 零插入力(ZIF)、非ZIF、低插入力(LIF)
    - 电缆厚度: 0.12mm, 0.22mm, 0.27mm
    - 适用标准: 符合行业标准ZIF连接器要求,RoHS认证,卤素自由
    - 温度范围: -40°C 至 +105°C
    - 电压: 最大60V
    - 电流:
    - 0.50mm 针距:最大0.5A
    - 1.00mm 针距:最大1.2A
    - 1.25mm 针距:最大1.4A
    - 绝缘电阻: 每公里最小10兆欧姆
    - 导体电阻: 每公里最大730欧姆
    - 抗折叠性: 在+180°下弯曲至少20次
    - 寿命: 90万次弯曲周期

    3. 产品特点和优势


    Premo-Flex™ Flat Flex Cable Jumper的独特之处在于其高灵活性、长使用寿命以及广泛的应用范围。具体优势包括:
    - 多样化的规格选项:提供从0.50mm到1.25mm的不同针距,以适应不同的设计需求。
    - 高温耐受性:可在高达105°C的环境中稳定工作。
    - 简便组装:简单快捷的装配过程,尤其适合难以到达的空间。
    - 卓越的抗疲劳性:相较于普通跳线,其寿命可延长至90万次弯曲周期。
    - 广泛的行业适应性:不仅适用于汽车电子、消费电子等领域,还覆盖了医疗、军事和工业等多个领域。

    4. 应用案例和使用建议


    - 汽车电子:用于车载音响系统、导航设备、LCD显示面板和键盘之间信号传输。例如,在汽车仪表盘中,Premo-Flex™可确保各部件间的信号连接稳定可靠。
    - 消费电子:如机顶盒、摄像机和平板显示器等。其中,摄像机内部结构紧凑,Premo-Flex™因其超柔性特征能够完美应对复杂空间内的布线需求。
    - 医疗设备:手术灯中的信号传输,需要长时间保持连接可靠性,Premo-Flex™的长寿命特性使其成为首选。
    使用建议:
    - 为了最大化利用Premo-Flex™的优势,需根据具体应用场景选择合适的针距及电缆厚度。
    - 在进行安装时,注意避免过度弯折或扭曲,以防损坏电缆。

    5. 兼容性和支持


    - 兼容性: Premo-Flex™可与多种类型的FFC连接器兼容,包括ZIF、非ZIF和LIF连接器。这使得该产品易于集成到现有系统中。
    - 支持服务: Molex公司为客户提供全面的技术支持与售后服务,包括原型开发、生产制造和技术咨询等。对于需要定制化解决方案的客户,Molex还可以提供灵活的设计服务,以满足特定需求。

    6. 常见问题与解决方案


    - 问题: Premo-Flex™电缆容易发生断裂。
    - 解决方案: 使用时避免过度弯折电缆,同时考虑增加电缆的最小弯曲半径。
    - 问题: 连接器无法牢固连接。
    - 解决方案: 确保正确安装并检查连接器是否有损坏,必要时请更换新的连接器。

    7. 总结和推荐


    Premo-Flex™ Flat Flex Cable Jumper凭借其卓越的灵活性、高可靠性及广泛的应用范围,在众多行业中表现出色。其出色的温度耐受性和长期使用寿命使其成为连接印刷电路板的理想选择。因此,我们强烈推荐这款产品用于需要高效、可靠连接的应用场景。

151670468参数

参数
长*宽*高 50.8mm(长度)
零件状态 在售
包装方式 袋装

151670468厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

151670468数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 151670468 151670468数据手册

151670468封装设计

查看详情并下载
Symbol
Footprint
3D Model
