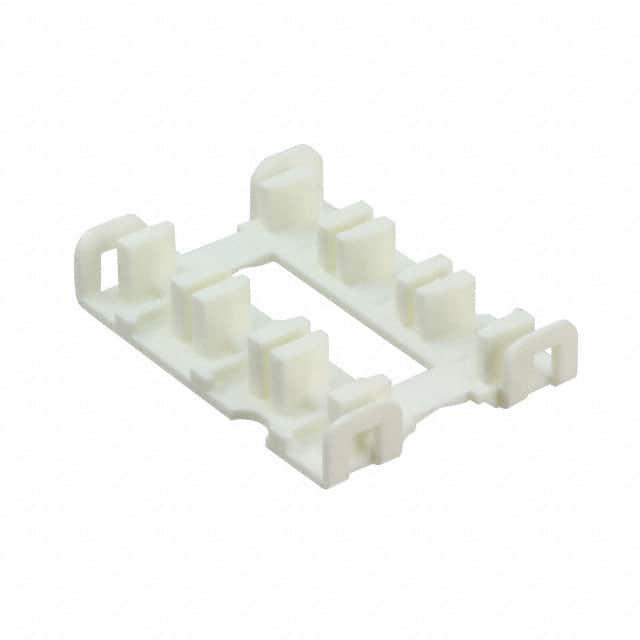

439801001

产品分类: 矩形连接器 - 配件
厂牌: MOLEX
产品描述: 6pin Retention Key Mini-Fit Sr Series 导线安装
供应商型号: Q-439801001
供应商: 期货订购
标准整包数: 2500
MOLEX 矩形连接器 - 配件 439801001

439801001概述

    MINI-FIT SR. CONNECTOR SYSTEM 技术手册

    1. 产品简介


    MINI-FIT SR.连接器系统是一种适用于线对线和线对印刷电路板(PCB)应用的单排和双排版本的产品系列。这些连接器经过专门设计,优化了绞合镀锡导线的端接性能。主要应用领域包括电源、工业自动化、通信设备、汽车电子和医疗设备等。

    2. 技术参数


    电气特性
    - 电压:600V AC/DC(UL/CSE/TUV认证)
    - 电流:最大电流可达43A(取决于线径)
    | 线径 (AWG) | 单排最大电流 (A) | 双排最大电流 (A) |
    |
    | 8 | 45 | 40 |
    | 10 | 33 | 31.5 |
    | 12 | 23 | 23 |
    | 14 | 17 | 17 |
    | 16 | 13 | 13 |
    温度范围
    - 工作温度:-40°C 至 +105°C
    - 非工作温度:-40°C 至 +105°C
    机械性能
    - 插拔力:插入最大为3.0kg/ckt,最小为0.25kg/ckt
    - 端子拉力:16AWG最大14kg,8AWG最大40kg
    - PCB插拔力:插入最大为2kg,拔出最小为1kg
    环境性能
    - 冷阻抗测试:-40°C ± 3°C,96小时
    - 温度冲击测试:-40°C至+105°C,25个周期
    - 湿热测试:相对湿度90%-95%,96小时

    3. 产品特点和优势


    - 高电流承载能力:高达43A的最大电流能力使得该系列产品适用于高电流需求的应用场景。
    - 广泛的温度适应性:能在-40°C至+105°C的温度范围内稳定工作,确保在极端环境下也能可靠运行。
    - 机械耐用性:通过多次插拔试验验证,保证了在频繁操作中的可靠性。
    - 环境耐受性:经过多种环境测试,确保产品在恶劣环境中仍能保持良好性能。

    4. 应用案例和使用建议


    应用案例
    - 在汽车电子系统中用于高压电路连接。
    - 在电力传输系统中作为主电源连接器使用。
    - 在工业自动化设备中实现高速信号传输。
    使用建议
    - 为了提高可靠性,建议在高振动或极端环境条件下使用时添加润滑剂(如Nyogel 760G)。
    - 根据具体应用需求选择合适的线径和连接器配置,以达到最佳性能。

    5. 兼容性和支持


    兼容性
    - 本产品仅支持相同金属镀层间的连接(例如:银对银,金对金,锡对锡)。
    支持
    - 供应商提供详细的技术文档和支持服务,帮助用户正确安装和维护该系列产品。

    6. 常见问题与解决方案


    问题1:如何防止接触电阻增加?
    - 解决办法:定期清洁连接器并根据需要重新涂润滑油。
    问题2:如何处理插拔力过高?
    - 解决办法:检查插头和插座是否匹配正确,并确保安装过程中无误。
    问题3:如何确保连接器在高温环境下的稳定性?
    - 解决办法:选择合适的金属镀层,并遵循供应商提供的温度范围指导。

    7. 总结和推荐


    综上所述,MINI-FIT SR.连接器系统以其高电流承载能力、广泛的工作温度范围和优良的机械耐用性,使其成为众多应用场景中的理想选择。尤其是对于需要高性能、高可靠性的场合,强烈推荐使用此系列产品。

439801001参数

参数
针脚数 6pin
配件类型 Retention Key
配套使用/相关产品 Mini-Fit Sr Series
安装方式 导线安装
零件状态 在售
包装方式 散装,袋装

439801001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

439801001数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 配件 MOLEX 439801001 439801001数据手册

439801001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 3.4253
库存: 250000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 8563.25
